Вертикальная мельница для измельчения руды: принцип работы и преимущества

Вертикальная мельница для измельчения руды: принцип работы и преимущества

В современной горнодобывающей и перерабатывающей промышленности эффективное измельчение руды является ключевым этапом, определяющим экономическую эффективность всего процесса. Среди разнообразия помольного оборудования вертикальные мельницы занимают особое место благодаря своей высокой производительности и энергоэффективности.

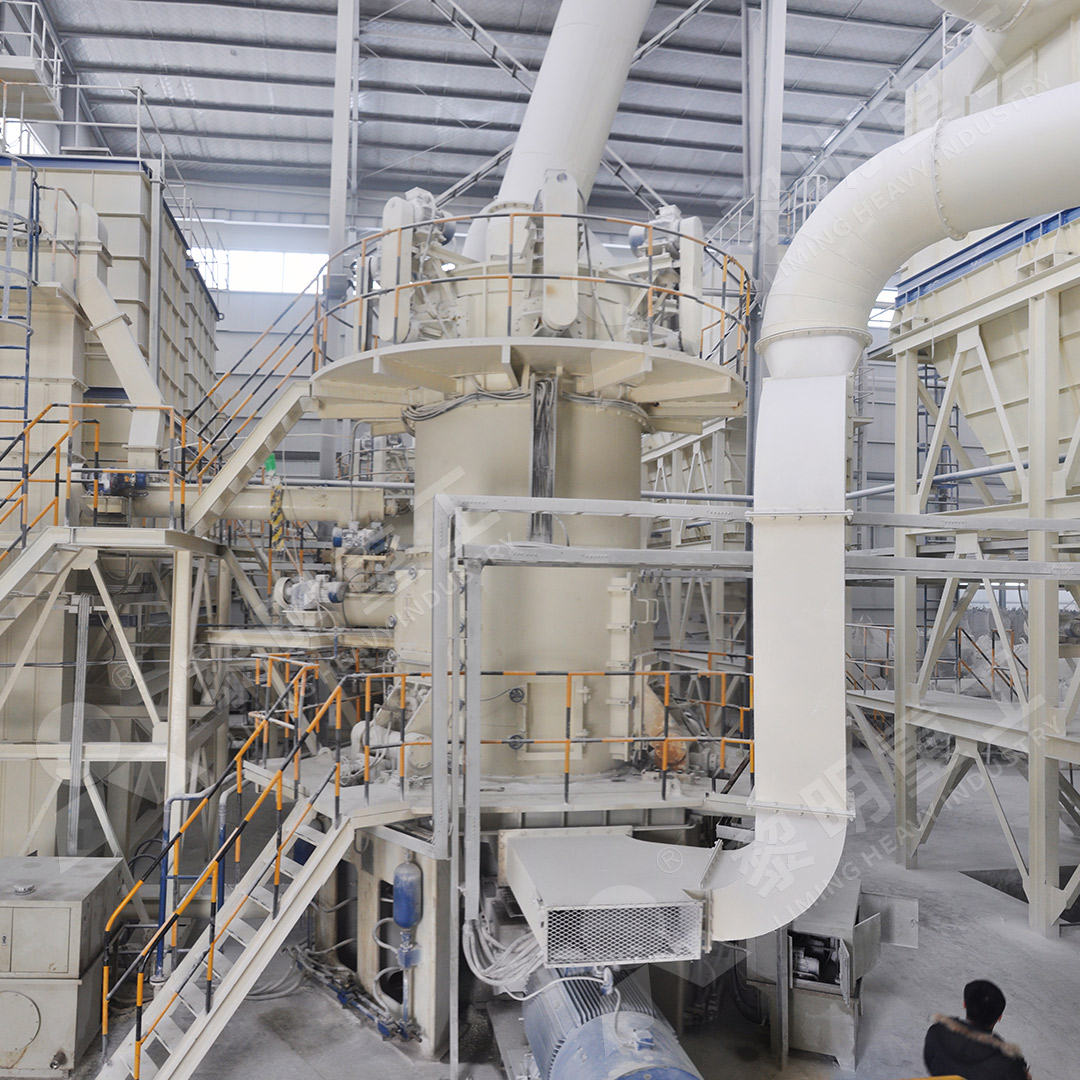

Принцип работы вертикальной мельницы

Основной принцип работы вертикальной мельницы (вертикальной валковой мельницы) основан на комбинации сил давления, сдвига и истирания. Исходный материал, предварительно дробленый до размера 0–70 мм, подается на вращающийся помольный стол. Под действием центробежной силы материал перемещается к периферии стола, где попадает в зону действия помольных роликов (валков).

Ролики, прижимаемые к слою материала гидравлической или пневматической системой, раздавливают и перетирают частицы. Одновременно через специальные сопла (сопловое кольцо) в камеру помола подается горячий газ (воздух или дымовые газы), который выполняет две функции: сушит материал и транспортирует измельченный продукт вверх, к сепаратору.

В верхней части мельницы расположен динамический сепаратор. Здесь воздушный поток с частицами попадает на вращающийся ротор. Крупные частицы отбрасываются центробежной силой обратно на помольный стол для доизмельчения, а мелкий, соответствующий заданной тонкости, порошок уносится потоком газа в систему аспирации (циклоны, рукавные фильтры), где отделяется. Таким образом, в одном агрегате совмещаются процессы сушки, измельчения, классификации и транспортировки.

Ключевые преимущества технологии

Переход от традиционных шаровых мельниц к вертикальным принес предприятиям ряд существенных конкурентных преимуществ:

• Высокая энергоэффективность. Вертикальная мельница потребляет на 30–50% меньше электроэнергии по сравнению с шаровой мельницей аналогичной производительности. Это связано с более эффективным механизмом измельчения (раздавливание вместо удара) и отсутствием необходимости вращать тяжелый барабан с мелющими телами.

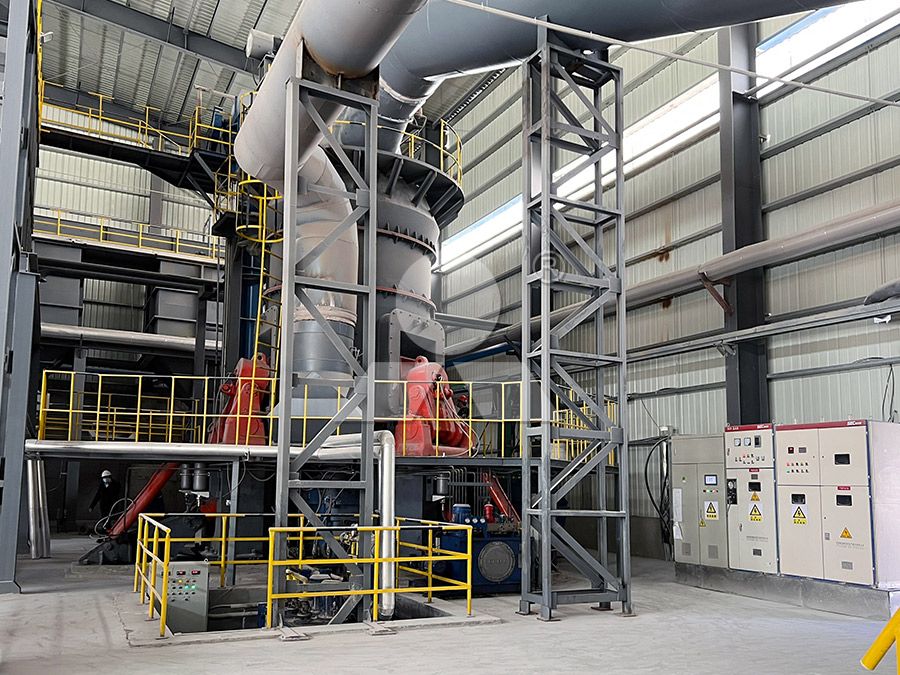

• Компактность и меньшие капитальные затраты. Благодаря вертикальной компоновке и объединению нескольких операций в одном аппарате, площадь, занимаемая мельницей, может быть на 50% меньше. Это снижает затраты на строительство фундаментов и зданий.
• Возможность одновременной сушки. Интенсивный поток горячего газа через корпус позволяет эффективно сушить сырье с влажностью до 15–20% прямо в процессе помола, устраняя необходимость в отдельной сушильной установке.
• Точный контроль качества продукта. Современные динамические сепараторы позволяют гибко и точно регулировать тонкость помола (обычно в диапазоне от 4000 до 6000 см²/г по Блейну). Короткое время пребывания материала в мельнице обеспечивает быстрый отклик на изменение настроек.
• Низкий уровень шума и экологичность. Работа в замкнутом цикле под разрежением практически исключает пылевыделение. Уровень шума вертикальной мельницы также значительно ниже, чем у шаровой.

Рекомендуемые решения для сверхтонкого помола

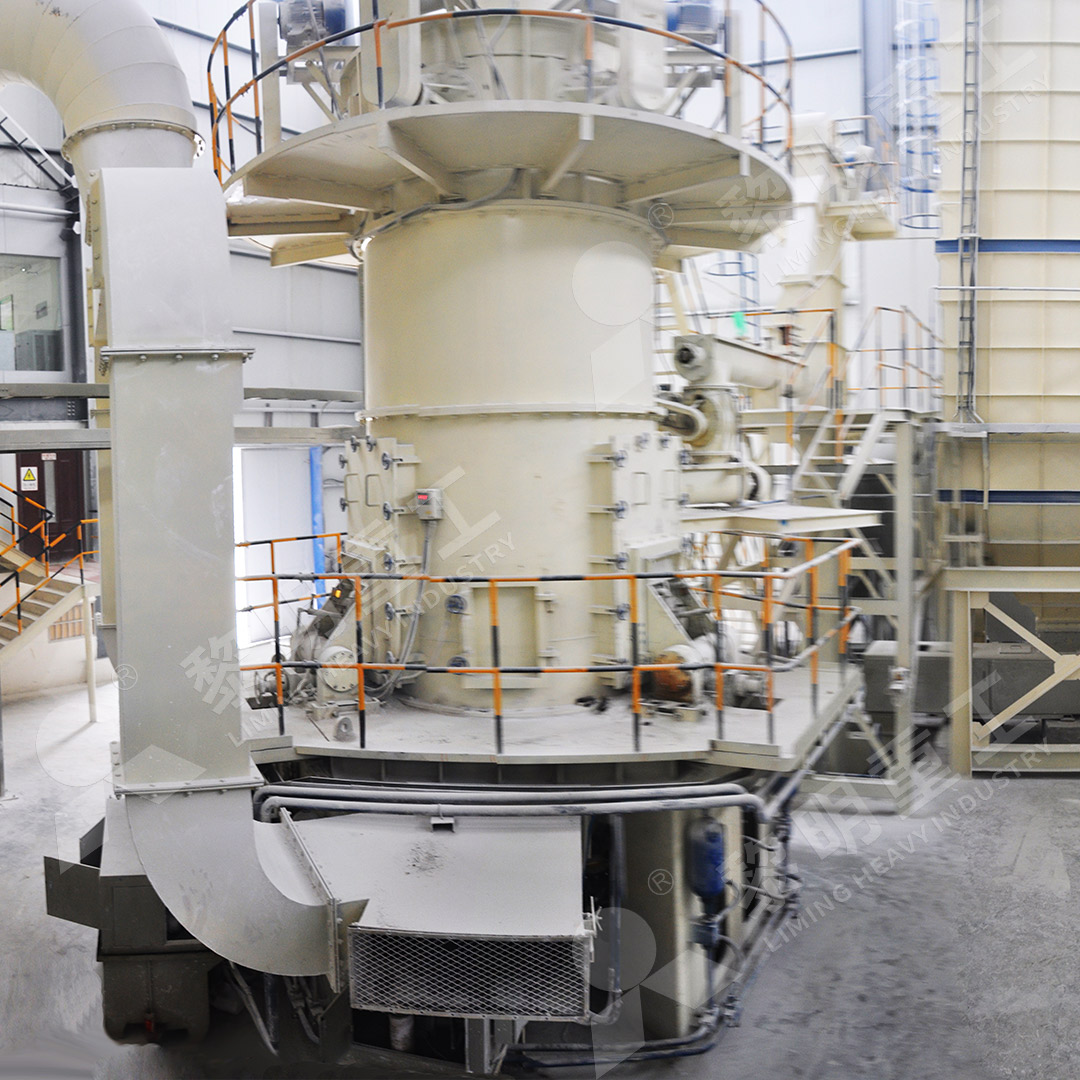

Для задач, требующих получения сверхтонких порошков с высокой степенью однородности, мы рекомендуем обратить внимание на наши специализированные разработки. Например, MW Ультратонкая мельница идеально подходит для клиентов, которым необходим продукт тонкостью от 325 до 2500 меш. Ее ключевые особенности включают новую конструкцию кривых помола ролика и кольца, повышающую эффективность на 40% по сравнению с некоторыми альтернативными технологиями, а также отсутствие подшипников и винтов в самой помольной камере, что радикально повышает надежность и позволяет осуществлять непрерывную работу.

Для еще более требовательных процессов, где критически важны стабильность и точность классификации, отличным выбором станет LUM Ультратонкая вертикальная мельница. Эта мельница, созданная на основе передовых немецких и тайваньских технологий, оснащена системой многоступенчатой классификации с PLC-управлением и уникальной технологией двойного ограничения для защиты от вибраций. Ее обратимая конструкция с гидравлической системой значительно упрощает обслуживание.

FAQ – Часто задаваемые вопросы

1. Каков типичный срок службы помольных роликов и стола?
   Срок службы зависит от абразивности материала. Для средних условий (помол цементного клинкера, шлака) ресурс составляет от 6000 до 10000 часов работы. Ролики и столы выполняются из высокопрочных износостойких материалов и часто имеют сегментированную конструкцию для замены только изношенных частей.
2. Можно ли использовать вертикальную мельницу для мокрого помола?
   Нет, классические вертикальные валковые мельницы рассчитаны исключительно на сухой помол с одновременной сушкой. Для мокрого помола применяются другие типы оборудования, например, шаровые или стержневые мельницы.
3. Как мельница справляется с попаданием металлических включений?
   Конструкция предусматривает защиту. Тяжелые металлические включения (например, куски арматуры) не подхватываются воздушным потоком и скапливаются в нижней части корпуса, откуда периодически удаляются через специальный шлаковый выпуск.
4. Какая максимальная влажность сырья допустима?
   Способность к сушке зависит от температуры подаваемого газа и конструкции мельницы. Обычно допустимая влажность составляет до 15-20%. Для более влажных материалов может потребоваться предварительная подсушка.
5. В чем главное отличие MW и LUM мельниц от стандартной вертикальной мельницы LM?
   MW и LUM – это мельницы, оптимизированные specifically для сверхтонкого помола (d97 ≤ 5 мкм). В них используются более совершенные сепараторы (клеточные, многоступенчатые), специальные профили роликов и стола для формирования стабильного слоя материала, а также повышенная точность изготовления. Стандартная LM мельница обладает большей универсальностью и производительностью для более грубых продуктов.
