Вертикальная мельница для измельчения каменного угля

Вертикальная мельница для измельчения каменного угля

Помол каменного угля является критически важным процессом в таких отраслях, как энергетика, металлургия и производство цемента. Эффективное измельчение угля напрямую влияет на полноту сгорания, КПД котлов и общие эксплуатационные расходы. Среди всего разнообразия помольного оборудования вертикальные валковые мельницы (ВВМ) зарекомендовали себя как наиболее производительное и экономичное решение для подготовки угольной пыли.

Ключевые требования к оборудованию для помола угля

Уголь, как сырье, обладает рядом специфических характеристик: абразивность, переменная влажность, склонность к самовозгоранию. Поэтому оборудование для его переработки должно сочетать высокую производительность с надежностью, безопасностью и способностью работать с материалами разной влажности. Идеальная мельница должна интегрировать в одном корпусе функции сушки, измельчения, сепарации и транспортировки готового продукта, минимизируя тем самым общие капиталовложения и занимаемую площадь.

Vertical coal grinding mill in industrial plant

Технологические преимущества вертикальных мельниц

Вертикальные мельницы, в отличие от традиционных шаровых, используют принцип помола между вращающимся помольным столом и катящимися по нему валками. Такая схема обеспечивает непосредственное дробление материала, что значительно снижает энергопотребление. Кроме того, через корпус мельницы пропускаются горячие газы, которые одновременно с измельчением осуществляют сушку угля, даже при его повышенной исходной влажности.

Рекомендуемое оборудование: LM Угольная Валковая Мельница

Наша компания предлагает современное решение для помола угля – вертикальную валковую мельницу серии LM. Эта мельница специально разработана для работы с каменным углем и сочетает в себе последние технологические достижения.

Ключевые характеристики LM Угольной Мельницы:

  • Диапазон помола: 0.84 — 0.037 мм (20 — 400 mesh)
  • Производительность: 4 — 100 т/ч
  • Функции: Сушка, измельчение, сепарация и транспортировка в едином агрегате.
  • Область применения: Идеально подходит для систем пылеугольного топлива (ПУТ) на электростанциях, цементных заводах и в металлургии.

Преимущества для потребителя:

  • Низкие капитальные затраты: Компактная конструкция и возможность открытой установки сокращают инвестиции.
  • Высокая эффективность сушки: Прямой контакт горячих газов с материалом позволяет работать с углем повышенной влажности.
  • Простота обслуживания: Гидравлическая система откидывания валков наружу обеспечивает легкий доступ для замены футеровки и валков.
  • Надежность и безопасность: Конструкция включает ограничители хода валков, предотвращающие вибрации при потере подачи, и современные системы уплотнений.
  • Экологичность: Полная герметичность и работа под отрицательным давлением исключают пыление.

Internal structure of vertical roller mill

Принцип работы

Уголь подается через шлюзовой питатель в центр вращающегося помольного стола. Под действием центробежной силы материал движется к периферии, где попадает под валки и измельчается. Поток горячих газов, поступающих через направляющий аппарат (ваннулу), подхватывает мелкие частицы и направляет их в сепаратор. Крупные частицы возвращаются на стол для доизмельчения, а готовый продукт выносится газами в циклон или рукавный фильтр. Посторонние примеси (металл, камни) сбрасываются через сопловое кольцо в шлаковый бункер.

Альтернативное решение для тонкого помола: MTW Трапециевидная Мельница Европейского Типа

Для задач, требующих более тонкого или менее производительного помола угля и других минералов, мы также предлагаем мельницу серии MTW. Это современная замена устаревшим маятниковым мельницам Раймонда.

Характеристики MTW Мельницы:

  • Диапазон помола: 0.045 — 1.6 мм (325 — 30 mesh)
  • Производительность: 3 — 55 т/ч
  • Особенности: Инновационная система жидкой смазки главного редуктора и подшипников, что увеличивает межсервисные интервалы.

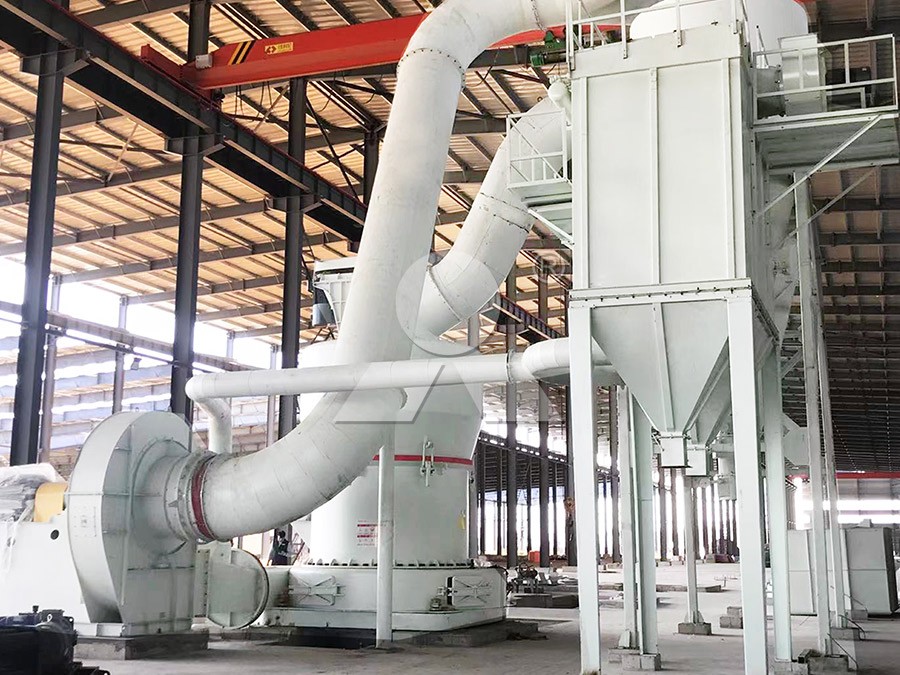

MTW European trapezium grinding mill

Заключение

Выбор вертикальной валковой мельницы для измельчения угля – это стратегическое решение, направленное на снижение эксплуатационных расходов и повышение надежности всего технологического цикла. Наше оборудование серии LM и MTW спроектировано для соответствия самым строгим международным стандартам в области эффективности, безопасности и охраны окружающей среды.

Часто задаваемые вопросы (FAQ)

С какой максимальной влажностью угля может работать LM мельница?

Конструкция мельницы и система подачи горячих газов позволяют эффективно сушить и измельчать уголь с исходной влажностью до 15-20%.

Как часто требуется техническое обслуживание валков и футеровки?

Ресурс помольных элементов сильно зависит от абразивных свойств угля. В среднем, для большинства марок угля интервал между заменой составляет от 6000 до 10000 рабочих часов. Гидравлическая система откидывания валков значительно сокращает время проведения этих работ.

Обеспечивает ли мельница стабильную тонкость помола на выходе?

Да. Сепаратор с динамическим ротором и частотным регулированием оборотов позволяет гибко и точно настраивать тонкость готового продукта в широком диапазоне и поддерживать ее стабильной.

Какие меры пожарной безопасности implemented в мельнице?

Система оборудована датчиками температуры и CO. При переработке углей с высоким выходом летучих веществ может быть предусмотрена система подачи инертного газа (азота) для предотвращения возгорания и взрыва.
