Вертикальная мельница для измельчения руды: принцип работы и преимущества

Вертикальная мельница для измельчения руды: принцип работы и преимущества

В современной горнодобывающей и перерабатывающей промышленности эффективное измельчение руды является ключевым этапом, определяющим как качество конечного продукта, так и общие экономические показатели производства. Среди разнообразия помольного оборудования вертикальные мельницы заслуженно занимают лидирующие позиции благодаря своей высокой эффективности и надёжности.

Принцип работы вертикальной мельницы

Основной принцип работы вертикальной мельницы (валковой мельницы) основан на комбинации сил сжатия, сдвига и истирания. Исходный материал, предварительно дроблёный до размера, как правило, не более 50 мм, подаётся на вращающийся помольный стол через центральный питатель. Под действием центробежной силы материал перемещается к периферии стола, попадая в зону действия помольных роликов (валков).

Vertical mill grinding principle diagram

Ролики, прижимаемые к материалу на столе гидравлической или пружинной системой, раздавливают и перетирают частицы руды. Одновременно через направляющие сопла (сопловое кольцо) в нижнюю часть мельницы подаётся поток горячего газа (воздуха или дымовых газов), который выполняет две функции: сушит материал и транспортирует измельчённый порошок вверх, к сепаратору.

В верхней части мельницы расположен динамический сепаратор. Здесь воздушный поток с частицами попадает на вращающийся ротор. Крупные, недостаточно измельчённые частицы отбрасываются центробежной силой к стенкам и возвращаются на помольный стол для доизмельчения. Тонкий продукт, соответствующий заданной фракции, вместе с воздушным потоком покидает мельницу и направляется в систему пылеулавливания (циклоны, рукавные фильтры). Таким образом, процесс измельчения, сушки и классификации происходит в одном компактном агрегате.

Ключевые преимущества вертикальных мельниц

Переход от традиционных шаровых мельниц к вертикальным приносит предприятиям ряд существенных конкурентных преимуществ:

  • Высокая энергоэффективность: Вертикальные мельницы потребляют на 30-50% меньше электроэнергии по сравнению с шаровыми мельницами аналогичной производительности. Это связано с более эффективным механизмом измельчения (раздавливание вместо удара) и отсутствием необходимости вращать тяжёлый барабан с мелющими телами.
  • Компактность и меньшие капитальные затраты: Благодаря интегрированным функциям (сушка, помол, классификация) технологическая линия упрощается. Занимаемая площадь может быть меньше на 50%, а строительный объём здания — значительно сокращён.
  • Точный контроль гранулометрического состава: Динамические сепараторы последнего поколения позволяют с высокой точностью регулировать тонкость помола и кривую распределения частиц, что критически важно для последующих процессов, например, флотации.
  • Низкий уровень шума и экологичность: Вся система является закрытой и работает под разрежением, что полностью исключает пылевыделение в цех. Уровень шума от вертикальной мельницы также существенно ниже.
  • Быстрый отклик на изменение режимов: Благодаря малой массе помольного стола и роликов по сравнению с загрузкой шаровой мельницы, вертикальные мельницы быстрее выходят на рабочий режим и позволяют оперативно менять параметры.

Compact layout of a vertical mill plant

Рекомендуемое оборудование: LUM Ультратонкая Вертикальная Мельница

Для задач, требующих получения сверхтонких порошков с высокой степенью чистоты и однородности, мы настоятельно рекомендуем нашу флагманскую разработку — LUM Ультратонкую Вертикальную Мельницу. Эта мельница воплотила в себе многолетний опыт компании LIMING и передовые мировые технологии.

LUM мельница специально сконструирована для сверхтонкого помола неметаллических руд (кальцит, мрамор, известняк, тальк, барит и др.) до тонины 325-2500 меш. Её ключевые особенности делают её идеальным выбором:

  • Технология многоступенчатой классификации: Интегрированная система с PLC управлением обеспечивает высочайшую точность сепарации и быструю перенастройку под разные задачи, снижая энергопотребление на 30-50%.
  • Уникальная кривая помола: Спроектированная форма ролика и помольного стола формирует стабильный слой материала, максимизируя выход готового продукта за один проход и улучшая его белизну.
  • Технология двойного ограничения: Электронная и механическая системы защиты предотвращают прямой контакт роликов со столом, гарантируя бесперебойную работу даже в условиях внешних вибраций.
  • Обратимая конструкция для обслуживания: Гидравлическая система позволяет быстро вывести ролик из корпуса для осмотра или замены изнашиваемых частей, минимизируя время простоя.

С производительностью от 5 до 18 т/ч и возможностью обработки материала с входным размером до 10 мм, LUM мельница является оптимальным решением для современных высокотехнологичных производств в химической, лакокрасочной, косметической и других отраслях промышленности.

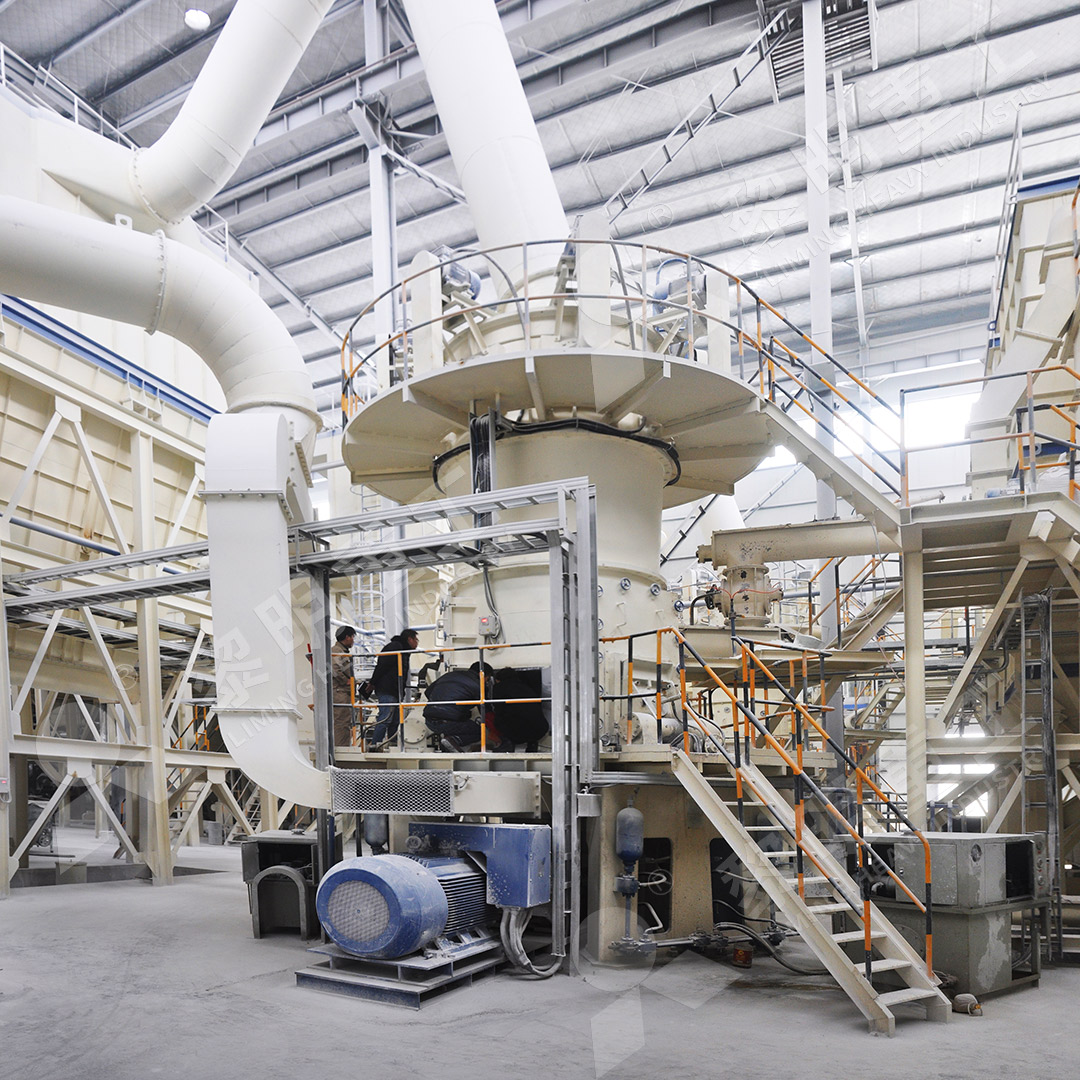

LUM Ultrafine Vertical Mill installation

Заключение

Вертикальные мельницы представляют собой технологически зрелое и экономически обоснованное решение для измельчения руд и минералов. Их преимущества в энергосбережении, экологичности, гибкости и качестве продукта делают их предпочтительным выбором для новых проектов и модернизации существующих производств. Выбор конкретной модели, такой как высокоэффективная LUM Ультратонкая Мельница, должен основываться на детальном анализе технологических задач и характеристик перерабатываемого материала.

FAQ (Часто задаваемые вопросы)

Вопрос: Каковы основные отличия вертикальной мельницы от шаровой?

Ответ: Ключевые отличия: принцип измельчения (раздавливание/истирание vs удар), энергопотребление (ниже на 30-50%), габариты (компактнее), наличие встроенной сушки и классификации, скорость отклика на изменение настроек.

Вопрос: Можно ли в вертикальной мельнице измельчать влажное сырьё?

Ответ: Да, это одно из значимых преимуществ. Подаваемый в мельницу горячий газ (до 450°C) эффективно сушит материал с влажностью обычно до 10-15% непосредственно в процессе помола.

Вопрос: Насколько сложно обслуживание вертикальных мельниц, например, модели LUM?

Ответ: Конструкция современных мельниц, таких как LUM, предусматривает удобное обслуживание. Обратимая конструкция роликов с гидравлическим выводом, внешняя система смазки и модульная конструкция ключевых узлов значительно упрощают процедуры осмотра и замены изнашиваемых частей по сравнению с традиционным оборудованием.

Вопрос: Как регулируется тонкость помола в вертикальной мельнице?

Ответ: Тонкость регулируется primarily изменением скорости вращения ротора динамического сепаратора. Увеличение скорости приводит к получению более тонкого продукта, уменьшение — к более грубому. Также влияют скорость воздушного потока и давление помольных роликов.
