Вертикальная мельница для переработки угольных отходов: производственная линия и принцип работы
Вертикальная мельница для переработки угольных отходов: производственная линия и принцип работы
Переработка угольных отходов в ценный продукт, такой как пылевидное топливо или сырье для других отраслей, является ключевой задачей для повышения экономической эффективности и снижения экологической нагрузки. В этом процессе центральное место занимает специализированное помольное оборудование – вертикальная мельница.

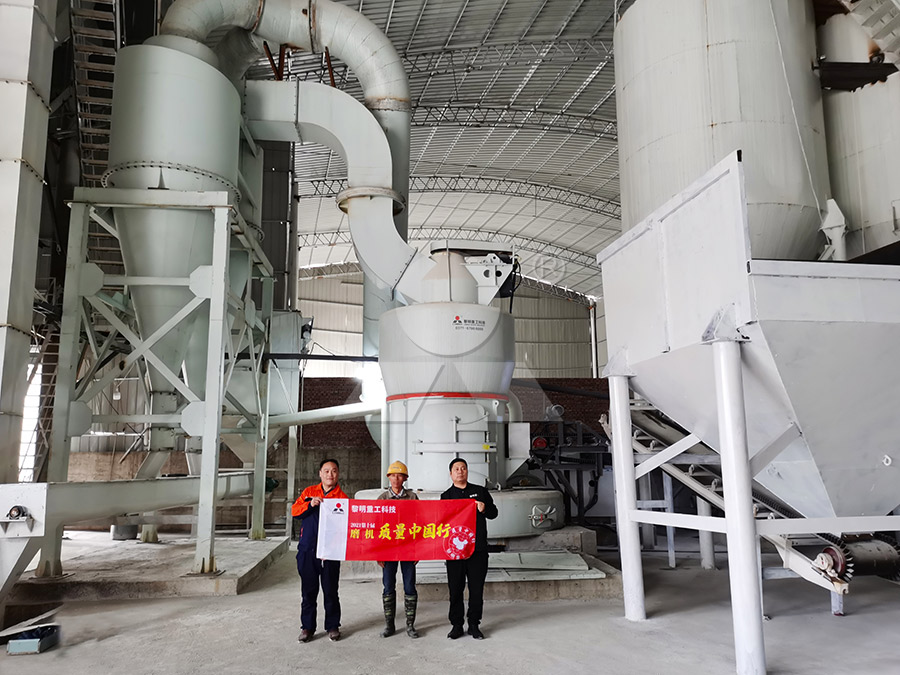

Производственная линия на базе вертикальной мельницы
Современная линия по переработке угольных отходов представляет собой комплексную систему. Исходный материал (угольная мелочь, шлам, отсевы) с размером куска, как правило, до 50 мм, сначала подается в систему предварительной сушки, если его влажность превышает допустимый предел. Затем с помощью ленточного или пластинчатого питателя он направляется в бункер-накопитель.
Из бункера материал через дозирующее устройство (например, весовой питатель) равномерно поступает в вертикальную мельницу – сердце всей технологической линии. Здесь происходит его одновременная сушка, измельчение и классификация. Горячий воздух или дымовые газы, подаваемые в мельницу, выполняют функцию сушильного агента и транспортирующей среды для порошка.
После помола воздушно-порошковая смесь поднимается в сепаратор, встроенный в верхнюю часть мельницы. Здесь происходит разделение: частицы требуемой тонкости (например, с остатком на сите 90 мкм менее 10%) уносятся потоком воздуха в систему аспирации, а более крупные частицы возвращаются на помольный стол для доизмельчения. Готовый угольный порошок осаждается в циклонах и рукавных фильтрах, а затем отправляется в силос для хранения. Очищенный воздух может быть рециркулирован или выброшен в атмосферу через дымовую трубу, соответствуя строгим экологическим нормам.
Принцип работы вертикальной мельницы
Принцип действия вертикальной валковой мельницы основан на комбинации раздавливания, истирания и сдвига. Основными рабочими органами являются вращающийся помольный стол и прижимаемые к нему пружинными или гидравлическими системами помольные валки (ролики).
Материал подается в центр стола. Под действием центробежной силы, возникающей при вращении стола, он перемещается к периферии и попадает в зону между валками и столом. Здесь происходит его измельчение. Одновременно через сопловое кольцо в корпус мельницы подается горячий газовый поток. Он сушит материал и подхватывает измельченные частицы, унося их вверх, к сепаратору.
Ключевым преимуществом такой схемы является возможность тонкой регулировки параметров конечного продукта. Изменяя скорость вращения сепаратора, можно контролировать тонкость помола. Регулируя давление в гидросистеме валков и скорость подачи сырья, можно управлять производительностью и нагрузкой на оборудование.
Ключевое оборудование: Рекомендация от компании LIMING

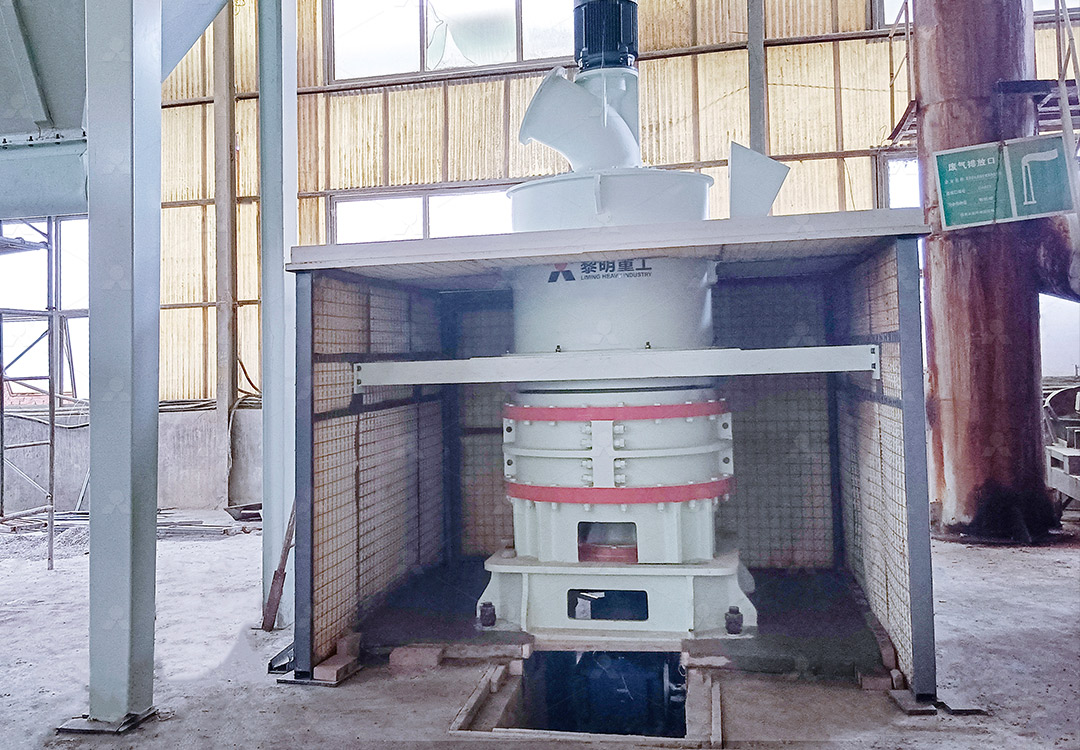

Для эффективной и экономичной переработки угольных отходов в сверхтонкий порошок компания LIMING рекомендует рассмотреть MW Ультратонкую мельницу. Это оборудование специально разработано для получения порошков высокой тонкости (регулируемая в диапазоне 325–2500 меш) с высокой производительностью и низкими удельными энергозатратами.
Особенностью MW мельницы является ее конструкция, исключающая наличие подшипников и винтовых соединений непосредственно в помольной камере. Это устраняет риск поломки из-за ослабления крепежа или попадания пыли в узлы трения. Высокоэффективный импульсный пылеуловитель обеспечивает экологичность процесса, а система смазки главного вала снаружи позволяет проводить обслуживание без остановки производства. Для задач, где требуется переработка материала с входным размером до 10 мм и производительностью до 18 т/ч, отличным выбором станет LUM Ультратонкая вертикальная мельница, сочетающая в себе передовые технологии роликового измельчения и многоступенчатой классификации.
Преимущества вертикальных мельниц для переработки отходов
- Высокая энергоэффективность: Потребление энергии на 30-50% ниже, чем у традиционных шаровых мельниц, так как энергия расходуется непосредственно на измельчение, а не на вращение тяжелого барабана с мелющими телами.
- Компактность: Вертикальная компоновка и объединение нескольких операций в одном агрегате значительно сокращают площадь, занимаемую установкой.
- Возможность совмещения с сушкой: Прямой нагрев материала в процессе помола позволяет эффективно сушить сырье с влажностью до 15-20%.
- Точный контроль качества: Быстрая регулировка сепаратора обеспечивает стабильную тонкость готового продукта.
- Низкий уровень шума и пыли: Герметичная конструкция и работа под разрежением минимизируют воздействие на окружающую среду.
FAQ (Часто задаваемые вопросы)
Вопрос: Какая максимальная влажность угольных отходов допустима для переработки в вертикальной мельнице?
Ответ: Большинство современных вертикальных мельниц, включая MW и LUM от LIMING, способны эффективно сушить и измельчать материал с влажностью до 15-20% за счет подачи горячих газов. Для более влажного сырья может потребоваться предварительная сушка.
Вопрос: Как регулируется тонкость помола угольного порошка на выходе?
Ответ: Тонкость регулируется главным образом изменением скорости вращения динамического сепаратора, расположенного в верхней части мельницы. Увеличение скорости приводит к получению более тонкого продукта, уменьшение – к более грубому.
Вопрос: Насколько экологичен процесс помола в вертикальной мельнице?
Ответ: Процесс является высокоэкологичным. Система работает под разрежением, что исключает пыление. Оборудование, такое как MW мельница, комплектуется высокоэффективными импульсными пылеуловителями и глушителями, что позволяет улавливать более 99.9% пыли и снижать уровень шума до норм, установленных санитарными стандартами.
Вопрос: Каков типичный срок службы изнашиваемых частей (роликов, стола) при работе на угольных отходах?
Ответ: Срок службы зависит от абразивности конкретных отходов и материала исполнения. В мельницах LIMING изнашиваемые детали изготавливаются из высокопрочных износостойких сплавов. При правильной эксплуатации ресурс помольных элементов может составлять от 6000 до 10000 часов работы.
