Вертикальная мельница: устройство и принцип работы роликов
Вертикальная мельница: устройство и принцип работы роликов
В современной промышленности вертикальные мельницы занимают важное место в процессах измельчения различных материалов. Эти установки сочетают в себе высокую эффективность, экономичность и экологичность, что делает их незаменимыми в цементной, горнодобывающей и химической отраслях.
Конструктивные особенности вертикальных мельниц

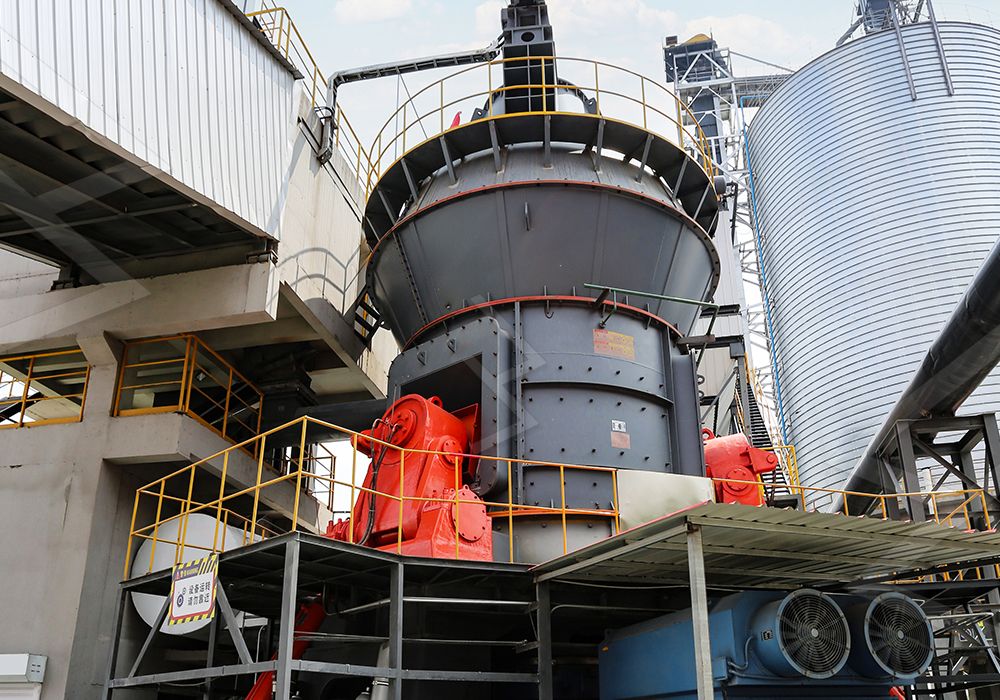

Основными компонентами вертикальной мельницы являются: помольный стол, роликовая система, редуктор, двигатель, сепаратор и система подачи материала. Роликовая система представляет собой ключевой элемент, непосредственно отвечающий за процесс измельчения.
Ролики в вертикальных мельницах располагаются симметрично относительно вертикальной оси и оказывают давление на материал, находящийся на вращающемся помольном столе. Конструкция роликов предусматривает возможность их гидравлического прижима с регулируемым усилием, что позволяет оптимизировать процесс помола в зависимости от характеристик материала.
Принцип работы роликовой системы
Процесс измельчения в вертикальной мельнице основан на комбинации давления, сдвига и истирания. Материал подается в центральную часть помольного стола и под действием центробежной силы перемещается к периферии, проходя через зону контакта с роликами.
Ролики, приводимые в движение через редуктор от главного двигателя, оказывают давление на слой материала. При этом возникают силы сжатия и сдвига, которые разрушают частицы материала. Важной особенностью является то, что ролики могут свободно колебаться, обеспечивая равномерное распределение давления даже при неравномерной подаче материала.
Преимущества роликовой системы измельчения
По сравнению с традиционными шаровыми мельницами, роликовые системы обладают рядом существенных преимуществ:
- Более высокая энергоэффективность (экономия электроэнергии до 40-50%)
- Компактность и меньшая занимаемая площадь
- Возможность одновременного выполнения операций сушки и помола
- Более точный контроль гранулометрического состава продукта
- Снижение уровня шума и вибрации
Современные решения в вертикальных мельницах
Среди инновационных разработок в области вертикального измельчения особого внимания заслуживает MW Ультратонкая мельница. Это оборудование предназначено для клиентов, которым необходимо получать сверхтонкий порошок с регулируемой тонкостью помола от 325 до 2500 меш.
Ключевой особенностью MW мельницы является новая конструкция кривых помола ролика и кольца, которая значительно повышает эффективность измельчения. При одинаковой мощности и тонкости помола производительность на 40% выше, чем у струйных и мешалочных мельниц, а энергопотребление системы составляет лишь 30% от струйной мельницы.
Еще одной перспективной разработкой является LUM Ультратонкая вертикальная мельница с входным размером материала 0–10 мм и производительностью 5–18 т/ч. В этой мельнице применены новейшие технологии роликового измельчения и классификации порошка, что делает ее оптимальным выбором для задач сверхтонкого помола.
Техническое обслуживание роликовой системы
Современные вертикальные мельницы спроектированы с учетом удобства обслуживания. Обратимая конструкция в сочетании с гидравлической системой регулировки позволяет быстро выводить ролики из корпуса для проверки или замены. Это значительно сокращает время простоя оборудования и снижает затраты на техническое обслуживание.
FAQ
Каков срок службы роликов в вертикальной мельнице?
Срок службы роликов зависит от обрабатываемого материала и условий эксплуатации. В среднем, ролики из износостойких сплавов служат в 1,7–2,5 раза дольше, чем традиционные элементы из высокомарганцевой стали.
Можно ли регулировать тонкость помола в процессе работы?
Да, современные вертикальные мельницы позволяют регулировать тонкость помола в диапазоне от 325 до 2500 меш путем изменения скорости вращения ротора классификатора и давления роликов.
Какие материалы можно измельчать в вертикальных мельницах?
Вертикальные мельницы предназначены для измельчения известняка, кальцита, доломита, нефтяного кокса, гипса, барита, мрамора, талька, угольного порошка и многих других материалов.
Как обеспечивается экологичность работы вертикальных мельниц?
Оборудование оснащено высокоэффективными импульсными пылеуловителями и системами шумоподавления, что позволяет снизить запылённость и уровень шума до соответствия национальным экологическим стандартам.
