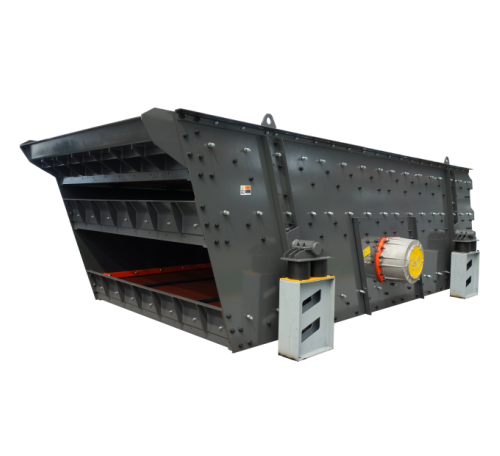

Вибрационный грохот по серии S5X

Область применения:

Он применяется для сортировки инертных материалов для бетонов, различных руд, угля, а также в химической промышленности и для утилизации возобновляемых ресурсов.

Производительность: 40-2250 т / ч

Размер разряда: 2-150 мм

Вибрационный грохот S5X — это новое оборудование, произведенное ЗАО «Лиминг», предназначенное для сортировки различных материалов, включая тяжелые, средние и мелкие фракции. Устройство оснащено супер вибратором SV, что значительно повышает эффективность процесса сортировки.

Преимущества производительности

1. Высокая интенсивность вибрации
Модернизированный дизайн и производственный процесс обеспечивают высокую интенсивность вибрации (G-force), что значительно увеличивает производительность устройства.

2. Супер возбудитель SV
Эффективный, надежный и удобный супер возбудитель SV используется в качестве сердца устройства, обеспечивая высокую производительность и соответствие различным условиям работы. Предлагаются четыре модели возбудителей — SV1-SV4, с возможностью регулирования массы для удовлетворения разных требований к силе возбуждения грохота. Взаимозаменяемость деталей, высокая универсальность и модульность обеспечивают удобство эксплуатации.

3. Динамический анализ с использованием метода конечных элементов
Корпус экрана подвергается динамическому анализу методом конечных элементов, что гарантирует прочность конструкции, правильный баланс веса и контроль усталостных нагрузок в пределах безопасного диапазона.

4. Надежная работа
Соединение между пусковым устройством и возбуждающим датчиком использует гибкую передачу для повышения надежности работы.

5. Долгий срок службы
Отсутствие сварных соединений на боковых панелях грохота, а также использование каучуковой рессоры в опоре грохота, а также стандартное оборудование, включая 400 мм длинный входной бункер, 25 мм резиновую плиту и 5 мм защитную обшивку поперечной балки, способствует значительному увеличению срока службы оборудования.

Принцип работы

Вибрационный грохот серии S5X состоит из корпуса, пружинных элементов, подушки, вибратора, приводного механизма, двигателя и других компонентов. Это устройство, в котором корпус грохота движется по окружности, а с помощью пружинных элементов и эксцентричного блока вибратор создает вибрацию, заставляя материалы двигаться по наклонной сетке. Материалы, размеры которых меньше отверстий сетки, проходят через нее, в то время как более крупные частицы остаются на сетке. Таким образом, происходит сортировка материалов по фракциям.

Спецификация — Технические параметры
