Как подобрать вентилятор для мельницы Раймонда

Введение в систему вентиляции мельницы Раймонда

Мельница Раймонда, являющаяся ключевым оборудованием для тонкого помола негорючих и невзрывоопасных материалов с твердостью по Моосу ниже 7 и влажностью менее 6%, требует тщательно сбалансированной системы вентиляции. Вентилятор в этой системе выполняет две критически важные функции: транспортировку готового порошка и обеспечение необходимой воздушной тяги для классификации материала в сепараторе. Неправильный подбор вентилятора может привести к снижению производительности, повышенному энергопотреблению, быстрому износу деталей и нестабильному качеству продукта.

Ключевые параметры для выбора вентилятора

При выборе вентилятора для мельницы Раймонда необходимо учитывать несколько фундаментальных параметров:

• Производительность (м³/ч): Объем воздушного потока, который должен создавать вентилятор, напрямую зависит от desired productivity мельницы и тонкости помола. Недостаточный объем воздуха приведет к плохой транспортировке порошка и перегреву мельницы.
• Полное давление (Па): Вентилятор должен преодолевать сопротивление всей системы, включая сопротивление корпуса мельницы, трубопроводов, циклона или рукавного фильтра. Требуемое давление обычно находится в диапазоне от 5000 до 9000 Па.
• Температура воздуха: Если мельница работает с подогревом воздуха для сушки материала, вентилятор должен быть рассчитан на работу с горячим воздухом (обычно до 120-150°C) и изготовлен из соответствующих материалов.
• Концентрация пыли: Воздух в системе является абразивной пылевоздушной смесью. Лопасти и корпус вентилятора должны быть устойчивы к абразивному износу. В некоторых случаях предпочтительны конструкции с износостойким покрытием или лопатками с возможностью замены.
• Эффективность: Высокий КПД вентилятора напрямую влияет на общее энергопотребление помольного комплекса.

Совместимость с современным помольным оборудованием

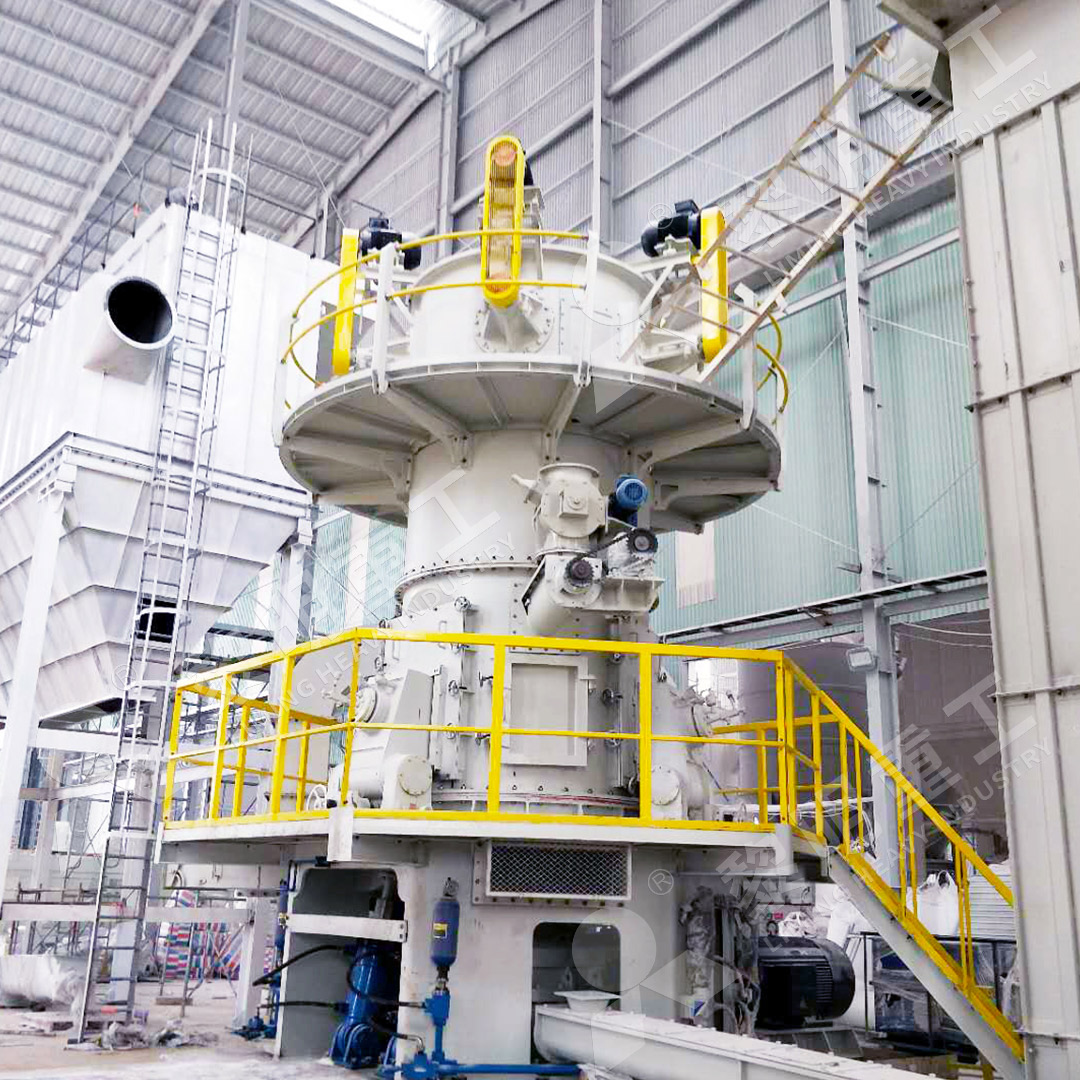

Современные разработки в области помольного оборудования, такие как наша LM вертикальная валковая мельница, предлагают интегрированные и высокоэффективные решения. Наша LM мельница, с тонкостью помола от 0.84 до 0.037 мм (20-400 mesh) и производительностью от 10 до 400 т/ч, представляет собой комплексную систему, объединяющую сушку, помол, сепарацию и транспортировку. Ее ключевые преимущества, включая низкие эксплуатационные расходы, высокую эффективность сушки и стабильное качество продукта, делают ее идеальным выбором для обработки неметаллических полезных ископаемых, угольной пыли и гранулированного доменного шлака. При интеграции с такой мельницей вентилятор должен быть подобран в строгом соответствии с ее аэродинамическими характеристиками, обеспечивая оптимальные условия для работы высокоточного сепаратора и эффективной транспортировки продукта.

Для операторов, ищущих более традиционное, но модернизированное решение, наша компания также предлагает MTW Европейская трапециевидная мельница – современную замену классическим мельницам Раймонда. Ее производительность составляет от 3 до 55 т/ч при тонкости помола от 0.045 до 1.6 мм. Ее система вентиляции и сепарации, включая запатентованный подвесной клеточный классификатор и система смазки жидким маслом, предъявляет специфические требования к производительности и стабильности работы главного вентилятора.

Практические рекомендации по подбору

1. Проведите точный расчет аэродинамического сопротивления всей технологической цепи (мельница, воздуховоды, циклон, фильтр) при проектной производительности.
2. Выберите вентилятор с рабочей точкой на характеристической кривой, находящейся в зоне максимального КПД.
3. Убедитесь, что материал и конструкция вентилятора рассчитаны на работу с абразивной средой. Рассмотрите вариант с регулируемой частотой вращения (частотным преобразователем) для гибкого управления производительностью системы.
4. Для мельниц, работающих по замкнутому циклу (с возвратом крупки), учитывайте дополнительную нагрузку на вентилятор.
5. Всегда предусматривайте возможность легкого доступа для технического обслуживания и ремонта вентилятора.

Часто задаваемые вопросы (FAQ)

Что произойдет, если производительность вентилятора будет слишком высокой?

Избыточный воздушный поток унесет из мельницы недостаточно измельченные частицы, что приведет к снижению качества готового продукта и повышенному износу классификатора и циклонов. Также это приведет к неоправданному росту энергопотребления.

Можно ли использовать обычный промышленный вентилятор?

Нет, стандартные вентиляторы общего назначения не рассчитаны на высокое абразивное воздействие пылевоздушной смеси. Необходимо применять специальные вентиляторы пылевого типа с усиленной конструкцией и износостойкими элементами.

Как часто требуется обслуживание вентилятора в такой системе?

Периодичность обслуживания (проверка балансировки, износа лопаток) зависит от абразивности материала, но в среднем рекомендуется проводить осмотр каждые 500-1000 рабочих часов.

Важна ли форма лопаток?

Да, форма лопаток (радиальные, загнутые вперед/назад) определяет характеристику вентилятора. Для систем с высоким абразивным износом часто рекомендуются радиальные лопатки как более прочные и ремонтопригодные.
