Основные компоненты мельницы Раймонд: устройство и принцип работы
Основные компоненты мельницы Раймонд: устройство и принцип работы
Мельница Раймонд представляет собой ключевое оборудование для тонкого помола различных материалов с твердостью не более 7 по шкале Мооса и влажностью до 6%. Данное оборудование широко применяется в горнодобывающей, строительной, химической и металлургической отраслях.

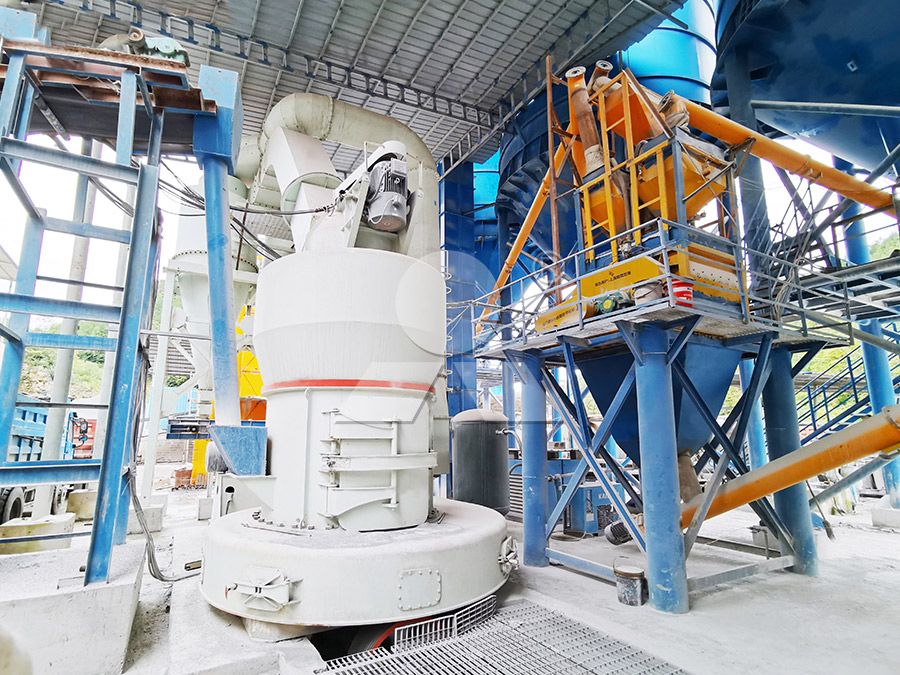

Основные компоненты мельницы Раймонд
Конструкция мельницы Раймонд включает несколько основных узлов:
- Помольная камера – центральный узел, где происходит измельчение материала
- Помольные ролики и кольцо – основные рабочие органы, осуществляющие непосредственное измельчение
- Классификатор – устройство для сепарации частиц по размеру
- Воздуходувка – создает воздушный поток для транспортировки материала
- Система пылеулавливания – обеспечивает экологичность процесса
- Редуктор и привод – передают вращение от двигателя к рабочим органам

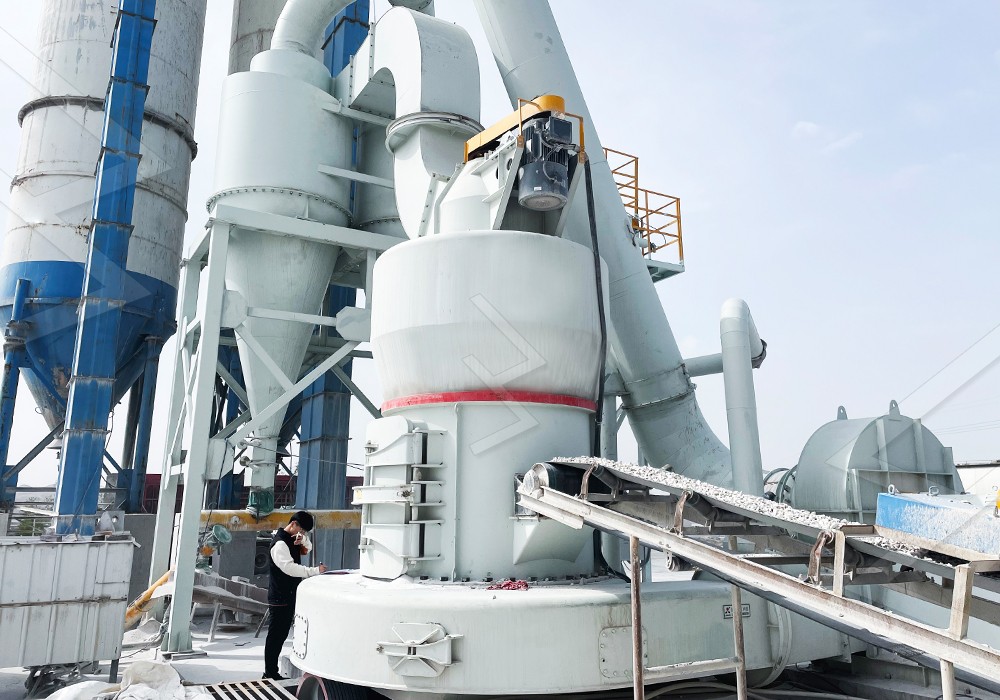

Принцип работы
Процесс измельчения в мельнице Раймонд осуществляется по следующей схеме:
- Исходный материал с размером частиц менее 25 мм подается в помольную камеру через питательное устройство
- Под действием центробежной силы ролики прижимаются к кольцу, образуя помольную зону
- Материал захватывается лопатками и подается в зону между роликами и кольцом, где происходит его измельчение
- Измельченный материал подхватывается воздушным потоком от вентилятора и поступает в классификатор
- Частицы, соответствующие требуемой тонкости, проходят через классификатор и направляются в циклонный коллектор
- Крупные частицы возвращаются в помольную камеру для повторного измельчения
Преимущества современных мельниц Раймонд
Современные модификации мельниц Раймонд обладают рядом существенных преимуществ:
- Низкое энергопотребление по сравнению с шаровыми мельницами
- Компактные габариты и простота монтажа
- Высокая степень автоматизации процесса
- Экологичность благодаря герметичной системе пылеулавливания
- Возможность регулировки тонкости помола в широком диапазоне

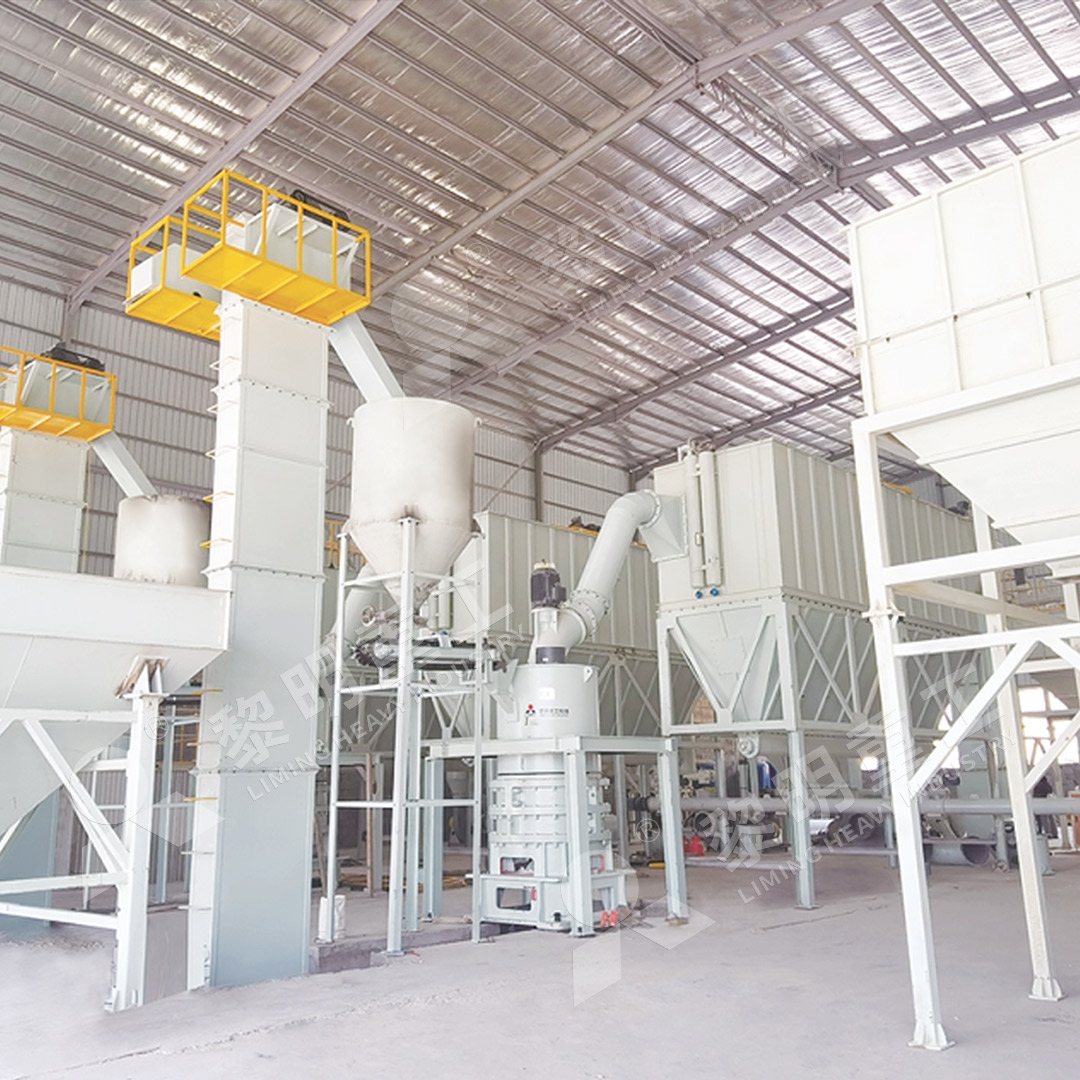

Современные альтернативы: MW Ультратонкая мельница
Для задач, требующих получения сверхтонкого порошка с высокой эффективностью, компания LIMING предлагает MW Ультратонкую мельницу. Данное оборудование характеризуется следующими преимуществами:
- Производительность от 0,5 до 25 т/ч при входном размере материала 0–20 мм
- Регулируемая тонкость помола от 325 до 2500 меш
- Энергопотребление системы составляет лишь 30% от струйной мельницы
- Отсутствие подшипников и винтов в помольной камере повышает надежность
- Высокоэффективный импульсный пылеуловитель обеспечивает экологичность
MW Ультратонкая мельница особенно эффективна для измельчения известняка, кальцита, доломита, гипса, барита, талька и других материалов.
Области применения
Мельницы Раймонд и их современные аналоги находят применение в различных отраслях:
- Цементная промышленность и производство строительных материалов
- Угольная энергетика и установки десульфурации
- Металлургия и химическая промышленность
- Производство керамики и огнеупорных материалов
- Переработка неметаллических полезных ископаемых
FAQ
Каков типичный срок службы мельницы Раймонд?
При правильной эксплуатации и своевременном техническом обслуживании срок службы мельницы Раймонд составляет 15-20 лет. Изнашиваемые детали (ролики, кольца) требуют замены в среднем каждые 1-2 года в зависимости от абразивности перерабатываемого материала.
Как регулируется тонкость помола?
Тонкость помола регулируется изменением скорости вращения ротора классификатора. Современные модели оснащены системами PLC-управления, позволяющими точно настраивать параметры процесса.
Какие материалы можно измельчать в мельнице Раймонд?
Мельница Раймонд предназначена для материалов с твердостью не более 7 по шкале Мооса и влажностью до 6%. Типичные материалы: известняк, кальцит, доломит, гипс, тальк, барит, мрамор, угольный порошок и другие.
В чем преимущество MW Ультратонкой мельницы перед традиционной мельницей Раймонд?
MW Ультратонкая мельница обеспечивает более высокую производительность (на 40% выше при одинаковой мощности), более широкий диапазон регулировки тонкости помола (до 2500 меш), а также сниженное энергопотребление. Отсутствие подшипников в помольной камере повышает надежность оборудования.
