Полный комплект оборудования для производственной линии измельчения угольного пылевидного топлива
Полный комплект оборудования для производственной линии измельчения угольного пылевидного топлива
Создание эффективной и надёжной производственной линии для получения угольного пылевидного топлива (УПТ) требует тщательного подбора оборудования, обеспечивающего весь технологический цикл: от подготовки сырья до получения готового продукта заданной тонкости. Современные линии должны соответствовать строгим требованиям по производительности, энергоэффективности, экологичности и автоматизации процессов.
Ключевые компоненты технологической линии
Типичная линия по производству УПТ включает несколько основных узлов:
- Система подготовки и подачи сырья: Приёмные бункеры, пластинчатые или вибрационные питатели, ленточные конвейеры, системы предварительного дробления (например, щековые или молотковые дробилки) для получения фракции, пригодной для загрузки в мельницу.
- Основное помольное оборудование: Сердце линии – мельница, обеспечивающая тонкий помол угля. Выбор конкретного типа мельницы зависит от требуемой производительности, тонкости помола, влажности исходного угля и экономических показателей.
- Система классификации и сепарации: Классификаторы (сепараторы), которые отделяют частицы требуемой тонкости от более крупных, возвращаемых на доизмельчение.
- Система пневмотранспорта и аспирации: Вентиляторы, циклоны, трубопроводы, обеспечивающие движение угольной пыли по технологической цепи и создание необходимого разрежения в системе.
- Система обеспыливания и очистки газов: Высокоэффективные фильтры (рукавные, электрофильтры) для улавливания тонкой пыли, обеспечивающие соответствие экологическим нормативам.
- Система хранения и отгрузки готового продукта: Силосы, шнековые транспортеры, загрузчики.
- Система автоматического управления (АСУ ТП): Контроллеры, датчики, шкафы управления для координации работы всего комплекса.
Выбор основного помольного агрегата: фокус на эффективность
Критически важным решением является выбор мельницы. Для производства УПТ наиболее распространены вертикальные валковые мельницы (ВВМ) и среднескоростные мельницы. Они совмещают в себе процессы сушки (горячим газом из горелочного устройства) и помола, что делает их исключительно эффективными.

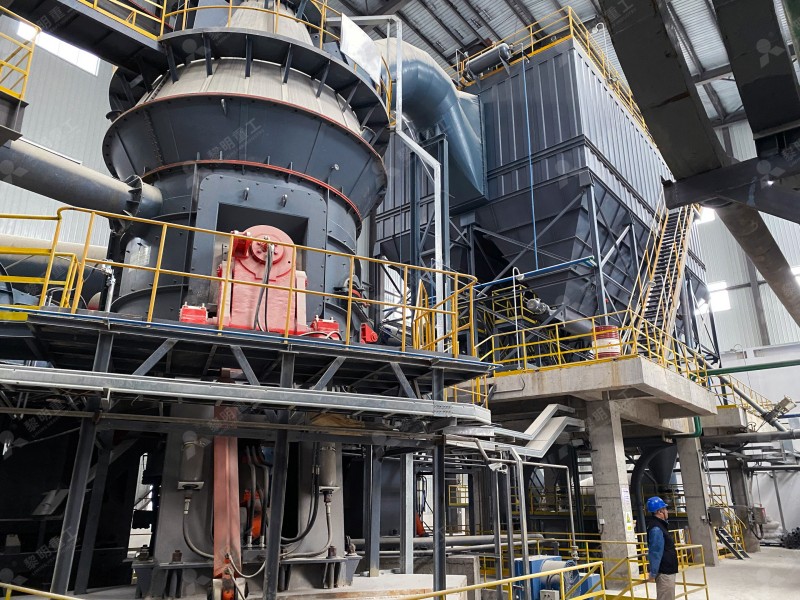

В этом контексте вертикальная угольная мельница LM (LM Vertical Coal Mill) представляет собой оптимальное решение для крупных и средних проектов. Её ключевые преимущества для производства УПТ:
- Высокая энергоэффективность: Потребление электроэнергии на 40–50% ниже, чем у традиционной шаровой мельницы, за счёт принципа измельчения материала между вращающимся столом и катящимися по нему валками.
- Компактность: Объединение сушки, помола и сепарации в одном корпусе значительно сокращает площадь размещения оборудования.
- Стабильное качество продукта: Короткое время пребывания материала в мельнице (2–3 минуты) позволяет быстро корректировать параметры и обеспечивает однородность гранулометрического состава.
- Надёжность и удобство обслуживания: Гидравлическая система выдвижения валков позволяет быстро выводить их из рабочей зоны для осмотра или замены изнашиваемых деталей без сложной разборки корпуса.
- Экологичность: Работа под разрежением полностью исключает выбросы пыли, а низкий уровень шума соответствует жёстким стандартам.
Интеграция и автоматизация
Современная линия – это не просто набор машин, а единый технологический комплекс. Успех проекта зависит от грамотной интеграции всех компонентов, обеспечения правильного баланса воздушных потоков и надёжной работы системы пылеулавливания. Автоматизация играет ключевую роль, позволяя поддерживать оптимальные параметры помола (такие как температура, расход сырья и газа, тонкость), минимизировать участие оператора и предотвращать аварийные ситуации.
Для проектов, где требуется особая тонкость помола или переработка других материалов наряду с углём, также стоит рассмотреть LUM Ультратонкую вертикальную мельницу. Она сочетает передовые технологии роликового измельчения и многоступенчатой классификации, обеспечивая прецизионный контроль тонкости продукта в диапазоне от 325 до 2500 меш, что может быть востребовано в некоторых специфических применениях.
Заключение
Проектирование и поставка полного комплекта оборудования для линии измельчения угля требуют глубоких инженерных знаний и практического опыта. Правильный выбор, основанный на детальном анализе исходных данных, гарантирует не только достижение проектных показателей, но и долгосрочную экономическую эффективность, надёжность и безопасность эксплуатации всего производства.
Часто задаваемые вопросы (FAQ)
Какой основной критерий выбора типа мельницы для УПТ?
Ключевыми критериями являются требуемая производительность (т/ч), влажность исходного угля и необходимая тонкость помола (обычно характеризуемая остатком на сите 90 мкм или 200 мкм). Для больших ТЭС стандартом де-факто являются вертикальные валковые мельницы (типа LM) из-за их высокой энергоэффективности и производительности.
Можно ли использовать одну линию для помола разных марок угля?
Да, современные мельницы, такие как LM Vertical Coal Mill, обладают достаточной адаптивностью. Однако при значительном изменении характеристик угля (например, теплота сгорания, влажность, абразивность) требуется перенастройка режимов работы (скорость подачи, температура сушки, давление валков) через систему автоматического управления.
Как решается проблема взрывобезопасности на линии?
Линия проектируется в соответствии с строгими нормами ПБ. Применяются инертные газы (например, дымовые) для сушки, системы взрывозащиты на бункерах и фильтрах, взрывные клапаны, контроль содержания кислорода и температуры. Оборудование, такое как мельница LM, благодаря работе под разрежением и контролируемым условиям, минимизирует риски.
Какова типичная гарантия на основное оборудование?
Производители, совмещающие производство и инжиниринг, обычно предоставляют гарантию 12-18 месяцев на основное оборудование (мельницу, редуктор) с момента ввода в эксплуатацию, при условии соблюдения правил транспортировки, монтажа и эксплуатации.
