Принципиальная схема работы мельницы Раймонда
Принципиальная схема работы мельницы Раймонда
Мельница Раймонда представляет собой классическое оборудование для тонкого помола различных материалов с твердостью не более 7 по шкале Мооса и влажностью до 6%. Данное оборудование широко применяется в горнодобывающей, химической, строительной и других отраслях промышленности для обработки известняка, кальцита, доломита, барита и других неметаллических минералов.
Ключевые компоненты системы
Типичная мельница Раймонда состоит из следующих основных узлов: главный двигатель, редуктор, помольная камера с роликами и кольцом, классификатор, воздуходувка, циклонный коллектор, система фильтрации и питающее устройство. Каждый компонент играет crucial роль в обеспечении эффективного процесса измельчения.
Детальный процесс измельчения
Процесс начинается с подготовки сырья, которое дробится до размера частиц менее 25 мм. Подготовленный материал подается через вибропитатель в центральную часть верхней поворотной плиты помольной камеры. Под действием центробежной силы материал равномерно распределяется по помольному кольцу.
Ролики, приводимые в движение через редукторную систему, вращаются вокруг своей оси и одновременно катятся по поверхности помольного кольца. За счет прижимного усилия, создаваемого пружинной системой, материал подвергается раздавливанию и истиранию между роликами и кольцом. Этот процесс обеспечивает эффективное измельчение до требуемой тонкости.
Система классификации и сепарации
После первичного измельчения воздушный поток, создаваемый воздуходувкой, подхватывает измельченные частицы и направляет их в классификатор. Классификатор, оснащенный регулируемыми лопатками, отделяет частицы, достигшие требуемой тонкости, от более крупных фракций.
Крупные частицы под действием центробежной силы возвращаются в помольную камеру для доизмельчения, в то время как合格ный продукт вместе с воздушным потоком поступает в циклонный коллектор. В циклоне происходит отделение порошка от воздушной среды за счет центробежных сил.
Система очистки воздуха
Воздух, выходящий из циклона, содержит небольшое количество тонкой пыли, которая улавливается системой фильтрации. Современные мельницы Раймонда оснащаются импульсными пылеуловителями, обеспечивающими эффективность очистки до 99.9%. Очищенный воздух может либо возвращаться в систему, либо выбрасываться в атмосферу, что делает процесс экологически безопасным.
Преимущества и ограничения
Мельницы Раймонда отличаются простотой конструкции, надежностью в эксплуатации и низкими эксплуатационными расходами. Они обеспечивают стабильный качественный продукт с тонкостью помола в диапазоне 80-325 меш. Однако для получения более тонких продуктов (свыше 400 меш) рекомендуется использовать более современное оборудование.

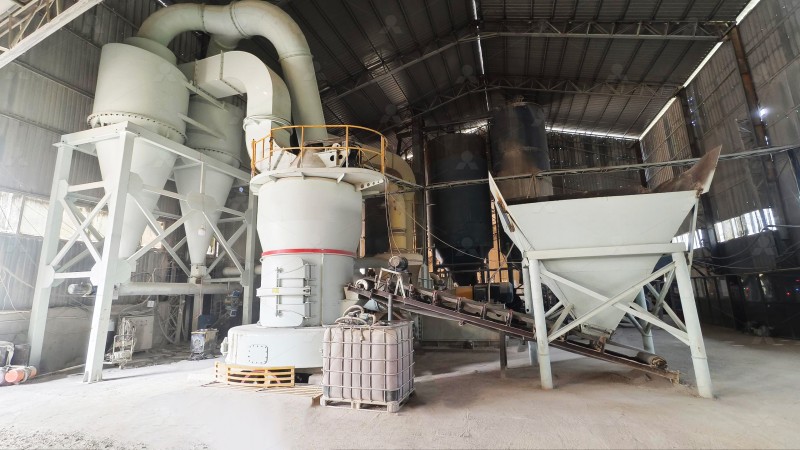

Современные альтернативы
Для задач, требующих более тонкого помола и повышенной производительности, компания LIMING предлагает современные решения. MW Ультратонкая мельница обеспечивает тонкость помола от 325 до 2500 меш при производительности 0,5–25 т/ч. Оборудование оснащено высокоэффективным импульсным пылеуловителем и системой шумоподавления, что делает процесс экологически безопасным.

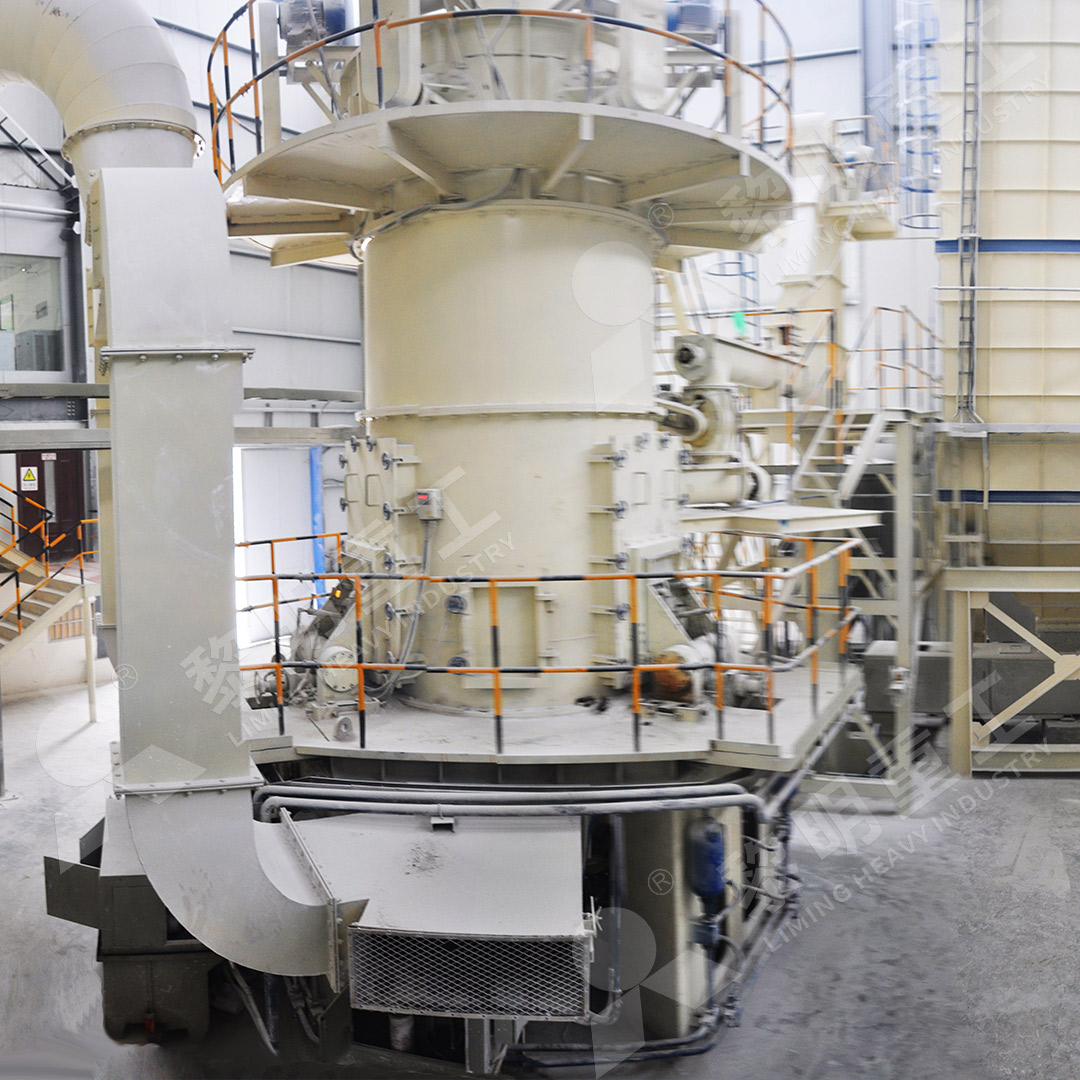

Для особо требовательных производств рекомендуем LUM Ультратонкую вертикальную мельницу, которая сочетает передовые технологии роликового измельчения и классификации порошка. Ее производительность составляет 5–18 т/ч при входном размере материала до 10 мм.
FAQ
Каков типичный срок службы мельницы Раймонда?
При правильной эксплуатации и регулярном техническом обслуживании мельница Раймонда может служить более 15 лет. Наиболее изнашиваемые части — ролики и помольное кольцо — требуют замены в среднем каждые 1-2 года в зависимости от абразивности перерабатываемого материала.
Можно ли регулировать тонкость помола в процессе работы?
Да, тонкость помола регулируется изменением скорости вращения классификатора и угла наклона лопаток. Это позволяет оперативно адаптировать параметры процесса к требованиям к конечному продукту.
Какие материалы нельзя обрабатывать в мельнице Раймонда?
Не рекомендуется обрабатывать материалы с твердостью выше 7 по шкале Мооса, взрывоопасные, легковоспламеняющиеся и липкие материалы, которые могут привести к забиванию системы.
Каково типичное энергопотребление мельницы Раймонда?
Энергопотребление зависит от производительности и тонкости помола, но в среднем составляет 20-50% от энергозатрат шаровых мельниц аналогичной производительности благодаря более эффективному принципу измельчения.
