Принцип работы мельницы Раймонда

Принцип работы мельницы Раймонда

Мельница Раймонда, также известная как кольцевая роликовая мельница, представляет собой ключевое оборудование для тонкого помола различных негорючих и невзрывоопасных материалов с твердостью по Моосу менее 7 и влажностью ниже 6%. Её рабочий механизм сочетает в себе измельчение, классификацию и транспортировку в единой системе.

Основные компоненты и процесс измельчения

Основными компонентами традиционной мельницы Раймонда являются шлифовальный ролик, шлифовальное кольцо, лопастной нож, главный двигатель, редуктор, классификатор, циклонный коллектор и вентилятор. Материал равномерно подается в grinding chamber через питающее устройство. Под действием центробежной силы, создаваемой вращением главного вала, ролики прижимаются к шлифовальному кольцу, измельчая материал до мелкого порошка.

Классификация и сбор продукта

Измельченный материал поднимается воздушным потоком, создаваемым вентилятором, к классификатору. Классификатор, оснащенный регулируемыми лопатками или ротором, отделяет частицы требуемой тонкости. Крупные частицы возвращаются в зону измельчения для повторной обработки, а符合要求的细粉通过气流进入旋风分离器 для сбора. Готовый продукт выгружается через шлюзовой затвор.

Современные модификации и технологические улучшения

Современные версии мельниц, такие как наша MTW Европейская трапециевидная мельница, incorporate advanced features like цельная коническая зубчатая передача, система смазки жидким маслом и криволинейный воздуховод. Эти усовершенствования значительно повышают эффективность помола, увеличивают производительность и снижают эксплуатационные расходы. MTW мельница является идеальной заменой традиционных мельниц Раймонда и摆式磨, особенно для крупномасштабного производства в таких областях, как десульфурация на электростанциях, производство порошков из неметаллических полезных ископаемых и в строительной индустрии.

Ключевые преимущества современных решений

Современные мельницы, разработанные нами, предлагают значительные преимущества:

• Энергоэффективность: Технология измельчения в слое материала и оптимизированная аэродинамика снижают потребление энергии.
• Стабильное качество продукта: Точный контроль классификации обеспечивает однородность гранулометрического состава готового порошка.
• Низкие эксплуатационные расходы: Прочная конструкция, системы жидкой смазки (как в MTW) и легкодоступные компоненты уменьшают простои и затраты на техническое обслуживание.
• Экологичность: Полная герметизация системы и эффективные рукавные фильтры или импульсные пылеуловители обеспечивают чистоту производства и соответствие экологическим нормам.

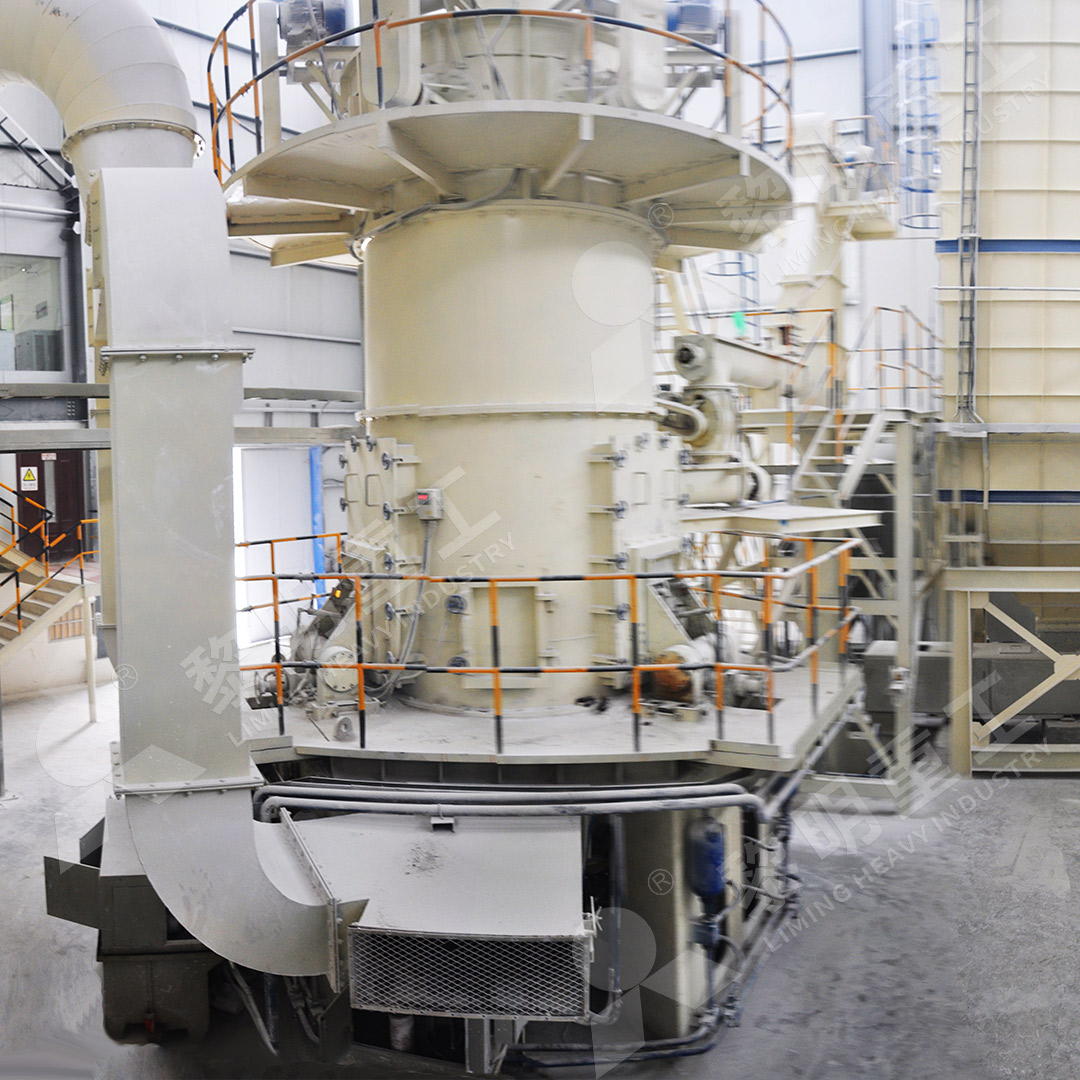

Для задач, требующих особо тонкого помола (до 3250 меш), мы рекомендуем нашу LUM Сверхтонкая Вертикальная Мельница. Это оборудование оснащено несколькими шлифовальными роликами и многооборотным классификатором, что позволяет достигать беспрецедентных показателей тонкости и производительности в производстве ультратонких порошков, сохраняя при этом высокую энергоэффективность и надежность.

Заключение

Принцип работы мельницы Раймонда, основанный на комбинации роликового измельчения и воздушной классификации, остается актуальным и сегодня. Благодаря постоянным инновациям, таким как внедрение систем жидкой смазки, частотного регулирования классификаторов и улучшенных систем уплотнения, современное оборудование этого типа предлагает непревзойденную эффективность, надежность и экологичность для широкого спектра применений в горнодобывающей, строительной и химической промышленности.
