Принцип работы мельницы Раймонда: схема и описание процесса
Принцип работы мельницы Раймонда: схема и описание процесса
Мельница Раймонда представляет собой первое поколение помольного оборудования компании Liming Heavy Industry. Данное оборудование отличается компактными габаритами, низкими инвестиционными затратами и малым энергопотреблением. Благодаря этим преимуществам мельница Раймонда широко применяется в различных отраслях промышленности, включая десульфуризацию, металлургию и измельчение неметаллических руд.

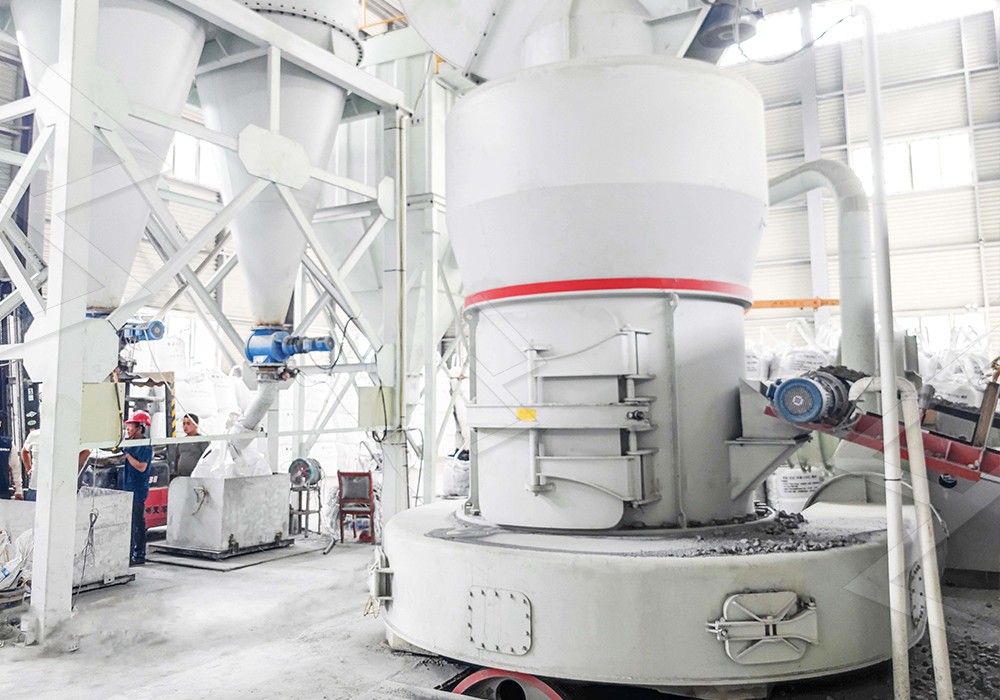

Основные компоненты и технологическая схема
Технологический процесс начинается с подготовки сырья. Крупные куски материала предварительно дробятся щековой дробилкой до размера менее 25 мм. Измельчённые материалы подаются в бункер, из которого они равномерно и непрерывно поступают через электромагнитный вибрационный питатель в помольную камеру для переработки в порошок.
Ключевыми компонентами мельницы Раймонда являются:
- Помольная камера с роликами и кольцом
- Главный двигатель и редуктор
- Сепаратор для классификации порошка
- Воздуходувка и система циркуляции воздуха
- Циклонный коллектор и система пылеулавливания

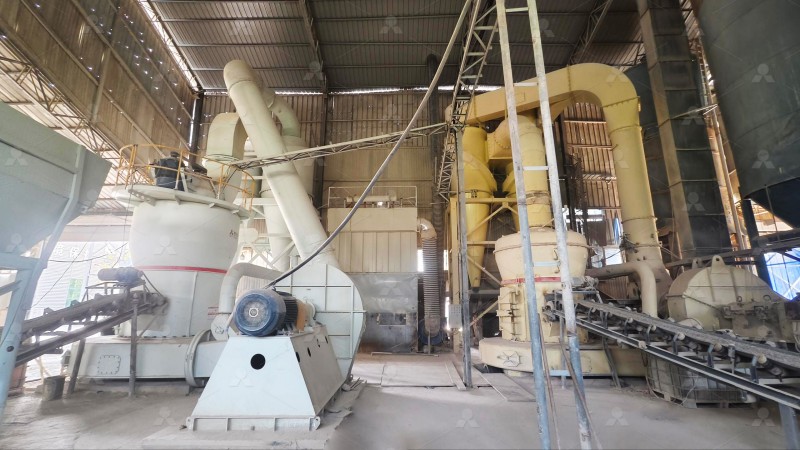

Процесс измельчения
В помольной камере происходит основной процесс измельчения. Главный двигатель через редуктор приводит в движение центральный вал с подвесными роликами. Под действием центробежной силы ролики отклоняются наружу и прижимаются к помольному кольцу. Лопатка захватывает материал и подаёт его в зону между роликом и кольцом, где происходит его измельчение.
После измельчения материал подхватывается воздушным потоком от вентилятора и поступает в сепаратор для классификации. Сепаратор выполняет важную функцию разделения частиц по размеру. Готовый мелкий порошок, соответствующий требуемой тонкости, направляется в циклонный коллектор и выгружается через разгрузочный клапан как готовая продукция.
Система рециркуляции и контроль качества
Крупные частицы, не прошедшие через сепаратор, возвращаются обратно в помольную камеру для повторного измельчения. Эта система рециркуляции обеспечивает высокую эффективность процесса и позволяет достичь требуемой тонкости продукта.
Система воздушного потока полностью герметична и работает в условиях чередования отрицательного и положительного давления, что предотвращает выброс пыли в окружающую среду и обеспечивает экологическую безопасность производства.
Современные альтернативы: MW Ультратонкая мельница
Для клиентов, которым необходимо получать сверхтонкий порошок с регулируемой тонкостью помола от 325 до 2500 меш, компания LIMING предлагает современное решение – MW Ультратонкая мельница. Это оборудование оснащено высокоэффективным импульсным пылеуловителем и глушителем, что позволяет снизить запылённость и уровень шума до соответствия национальным экологическим стандартам.
MW Ультратонкая мельница демонстрирует исключительные показатели эффективности: при одинаковой мощности и тонкости помола производительность на 40% выше, чем у струйных и мешалочных мельниц, а выход в 2 раза больше, чем у шаровой мельницы. При этом энергопотребление системы составляет лишь 30% от струйной мельницы.
Уникальной особенностью MW мельницы является отсутствие подшипников и винтов в помольной камере, что исключает риск повреждения уплотнительных частей и выхода оборудования из строя из-за ослабления крепежа. Смазочное устройство установлено снаружи главного вала, что позволяет производить смазку без остановки оборудования, обеспечивая непрерывное производство в течение 24 часов.
Области применения
Оборудование эффективно перерабатывает широкий спектр материалов: известняк, кальцит, доломит, нефтяной кокс, гипс, барит, мрамор, тальк, угольный порошок и другие материалы. Благодаря высокой точности обработки основных узлов, достигаемой использованием станков с ЧПУ, обеспечивается стабильное качество готовой продукции.
Часто задаваемые вопросы (FAQ)
Каков максимальный размер подачи для мельницы Раймонда?
Максимальный размер подачи для мельницы Раймонда составляет менее 25 мм. Материал предварительно дробится щековой дробилкой до требуемого размера.
Как регулируется тонкость помола в мельнице Раймонда?
Тонкость помола регулируется изменением скорости вращения ротора классификатора и давления роликов на материал в помольной зоне.
Какие преимущества имеет MW Ультратонкая мельница по сравнению с традиционной мельницей Раймонда?
MW Ультратонкая мельница обеспечивает более высокую производительность (на 40% выше при одинаковой мощности), более широкий диапазон регулировки тонкости помола (325-2500 меш), а также более низкое энергопотребление и улучшенные экологические показатели.
Как обеспечивается экологическая безопасность работы мельницы?
Система полностью герметична и работает под отрицательным давлением, что исключает выброс пыли. Дополнительно устанавливаются импульсные пылеуловители и глушители, снижающие уровень шума.
Каков срок службы основных изнашиваемых частей?
Износостойкие детали из специальных сплавов имеют срок службы в 1,7-2,5 раза превышающий ресурс традиционных элементов из высокомарганцевой стали.
