Принцип работы угольной мельницы: как работает мельница для помола угля?

Принцип работы угольной мельницы: как работает мельница для помола угля?

Угольная мельница представляет собой ключевое оборудование для измельчения угля в порошок, который используется в качестве топлива в различных отраслях промышленности, таких как энергетика, металлургия, цементная и химическая промышленность. Понимание принципа ее работы необходимо для обеспечения эффективного и стабильного производственного процесса.

Основные компоненты и процесс измельчения

Типичная угольная мельница состоит из нескольких ключевых компонентов: размольного стола (помольного стола), помольных валков (роликов), сепаратора, редуктора, двигателя и системы подачи горячего воздуха. Процесс начинается с подачи сырого угля из бункера через весовой дозатор в центр размольного стола. Одновременно в мельницу подается горячий воздух из системы горячего дутья или от отдельной топки, который выполняет функцию сушки угля в процессе помола.

Под действием центробежной силы, создаваемой вращающимся размольным столом, уголь перемещается от центра к периферии. На своем пути он проходит через зону помола, где подвергается раздавливанию и истиранию вращающимися помольными валками. Валки, прижимаемые к слою материала пружинным или гидравлическим механизмом, измельчают уголь до требуемой тонкости. Горячий воздух, подаваемый через направляющий аппарат (ветровое кольцо) у периферии стола, подхватывает измельченные частицы и несет их вверх, в сепаратор.

Сепарация и классификация

Сепаратор, расположенный в верхней части мельницы, является критически важным узлом для контроля тонкости помола. Он представляет собой ротор с регулируемыми лопатками или статический классификатор. Поток воздушно-угольной смеси, поднимающийся от размольного стола, попадает в сепаратор. Здесь более крупные и тяжелые частицы угля отделяются от потока под действием центробежной силы или гравитации и возвращаются обратно на размольный стол для дальнейшего измельчения.

Тонкие, соответствующие заданным параметрам частицы угольной пыли, продолжают движение с потоком воздуха и выводятся из мельницы через выходной патрубок. Далее эта смесь направляется в циклонные сепараторы или рукавные фильтры, где готовая угольная пыль отделяется от транспортного воздуха и собирается в бункер готовой продукции. Воздух после очистки может частично рециркулироваться обратно в мельницу или выбрасываться в атмосферу через дымовую трубу, если используется система прямого вдувания.

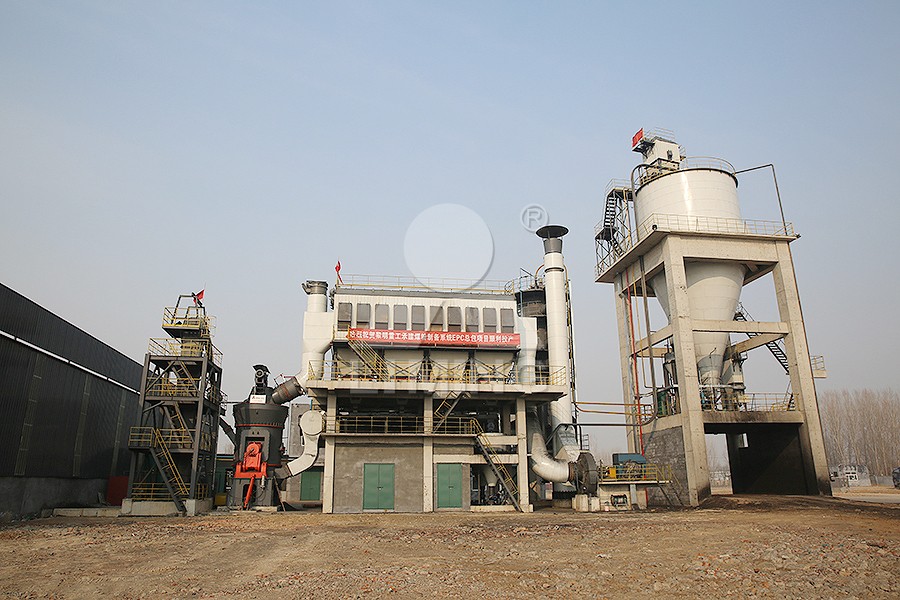

Рекомендуемое оборудование: LM Угольная Мельница (LM Vertical Roller Mill for Coal)

Для эффективного и надежного помола угля наша компания рекомендует использовать вертикальную роликовую мельницу серии LM. Наша мельница LM специально разработана для обработки угля и сочетает в себе функции дробления, сушки, помола, сепарации и транспортировки в едином компактном агрегате.

Ключевые преимущества LM Угольной Мельницы:

• Высокая эффективность помола и сушки: Горячий воздух многократно и напрямую контактирует с материалом внутри мельницы, обеспечивая эффективную сушку даже угля с повышенной влажностью.
• Низкие эксплуатационные расходы: Помол осуществляется путем раздавливания материала валками на вращающемся столе, что значительно энергоэффективнее по сравнению с шаровыми мельницами. Износостойкие детали (ролики и помольный стол) имеют длительный срок службы.
• Компактность и простота монтажа: Интегрированная конструкция позволяет устанавливать мельницу на открытой площадке, экономя капитальные затраты на строительство здания.
• Стабильное качество продукта и простота регулировки: Время пребывания материала в мельнице короткое, что облегчает контроль тонкости помола. Тонкость готового продукта легко регулируется изменением скорости ротора сепаратора.
• Экологичность и надежность: Вся система работает под разрежением, что исключает пыление. Уровень шума и вибраций низкий, что соответствует строгим экологическим нормам.

Технические характеристики нашей LM мельницы для угля: тонкость помола 0.84-0.037mm (R0.09), производительность 10-400 т/ч. Она идеально подходит для крупных предприятий энергетической и металлургической отраслей.

Заключение

Принцип работы угольной мельницы основан на комбинации механического измельчения и пневматической транспортировки и классификации. Правильный выбор современного оборудования, такого как вертикальная роликовая мельница LM, позволяет достичь высокой производительности, значительной экономии энергии и обеспечения стабильного качества угольной пыли для последующего сжигания.

FAQ (Часто задаваемые вопросы)

1. Как регулируется тонкость помола угольной пыли на мельнице LM?
   Тонкость помола регулируется primarily путем изменения скорости вращения динамического сепаратора. Увеличение скорости приводит к получению более тонкого продукта, уменьшение – к более грубому.
2. Как мельница справляется с влажным углем?
   Конструкция мельницы LM позволяет подавать горячий воздух (до 350°C) непосредственно в зону помола, что обеспечивает эффективную сушку угля с влажностью до 15% и более в процессе его измельчения.
3. Каковы меры взрывобезопасности в угольной мельнице?
   Система работает под разрежением, предотвращая утечки пыли. Важными элементами защиты являются система инертизации (подача азота или CO2), взрывные клапаны, датчики температуры и CO/O2, а также система аварийного останова.
4. Как часто требуется техническое обслуживание помольных валков и стола?
   Ресурс износостойких элементов зависит от абразивности угля, но благодаря конструкции с возможностью реверса роликов и их гидравлического откидывания для замены, техническое обслуживание проводится быстро и с минимальными простоями.
