Раймондская мельница HNYBFT: принцип работы и технические характеристики

Раймондская мельница HNYBFT: принцип работы и технические характеристики

Раймондская мельница (мельница Раймонда) на протяжении десятилетий остается одним из фундаментальных решений для тонкого помола невоспламеняющихся и невзрывоопасных материалов с твердостью до 7 по шкале Мооса. Модель HNYBFT представляет собой современную эволюцию этой классической конструкции, объединяющую проверенную надежность с рядом технических усовершенствований.

Принцип работы

Работа мельницы HNYBFT основана на методе кольцево-роликового измельчения. Технологический процесс начинается с подготовки сырья: крупные куски материала дробятся до размера менее 25 мм. Затем измельченный материал через бункер и вибропитатель равномерно подается в помольную камеру.

Raymond mill grinding principle diagram

В камере вращающиеся на центральном валу ролики под действием центробежной силы прижимаются к внутренней поверхности неподвижного кольца (футеровки). Подаваемый материал попадает в зону между роликами и кольцом, где происходит его раздавливание и истирание. Лопатки, установленные на вращающейся части мельницы, непрерывно подхватывают материал и направляют его в зону помола.

Измельченный порошок увлекается воздушным потоком, создаваемым вентилятором, и поступает в сепаратор (классификатор). Здесь происходит разделение: частицы, достигшие требуемой тонкости, проходят через классификатор и направляются в циклонный коллектор для осаждения и последующей выгрузки как готовый продукт. Более крупные частицы, отсеянные классификатором, возвращаются в помольную камеру для повторного измельчения. Воздушная система является замкнутой и работает под регулируемым давлением.

Ключевые технические характеристики

Мельница HNYBFT характеризуется следующими основными параметрами:

  • Производительность: от 0,6 до 5 тонн в час, в зависимости от свойств материала и требуемой тонкости помола.
  • Входной размер материала: не более 25 мм.
  • Регулируемая тонкость помола: позволяет получать продукт с различной дисперсностью.
  • Низкое энергопотребление: оптимизированная конструкция привода и воздушного тракта снижает эксплуатационные затраты.
  • Компактность: целостная конструкция занимает минимальную площадь, что снижает капитальные затраты на размещение.
  • Экологичность: система оснащена эффективными циклонами и рукавными фильтрами, минимизирующими выбросы пыли.

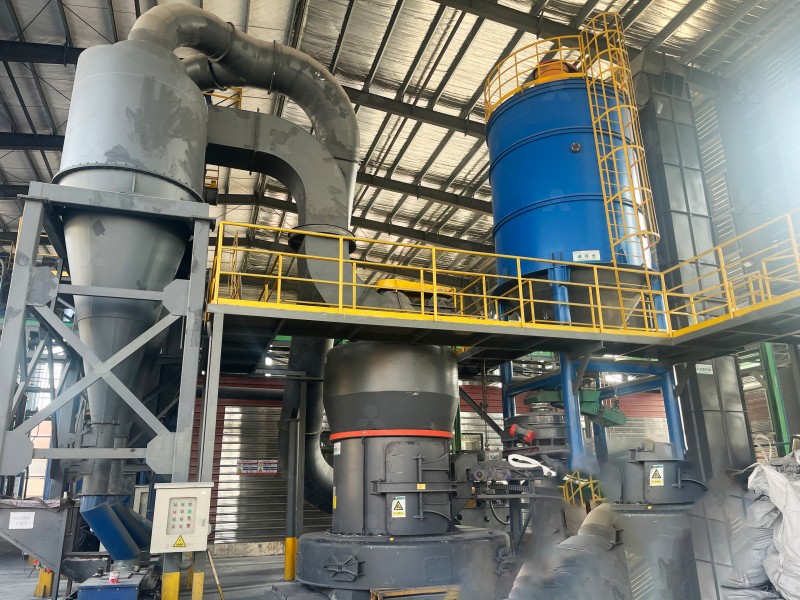

Raymond mill in industrial plant

Области применения

Мельница HNYBFT широко используется для переработки более 280 видов материалов в горнодобывающей, строительной, химической и металлургической отраслях. Типичные материалы для помола включают барит, кальцит, полевой шпат, тальк, мрамор, известняк, доломит, каолин, гипс и бентонит. Оборудование также активно применяется в системах десульфурации на тепловых электростанциях.

Эволюция технологий помола: от классики к инновациям

В то время как Раймондская мельница остается отличным выбором для многих задач среднего тонкого помола, развитие технологий привело к созданию оборудования для более специфичных и требовательных процессов. Например, для клиентов, которым критически необходимы сверхтонкие порошки с высокой степенью однородности частиц, наша компания разработала современное решение – MW Ультратонкую мельницу.

Это оборудование нового поколения преодолевает ограничения классических схем. MW Ультратонкая мельница способна достигать тонкости помола в диапазоне от 325 до 2500 меш (d97 ≤5 мкм) за один проход благодаря высокоточному клеточному классификатору немецкой технологии. Ее ключевые преимущества включают повышение производительности на 40% по сравнению с некоторыми типами мельниц при одновременном снижении энергопотребления системы до 30%. Конструкция с отсутствием подшипников и винтов в помольной камере значительно повышает надежность и позволяет осуществлять непрерывную круглосуточную работу.

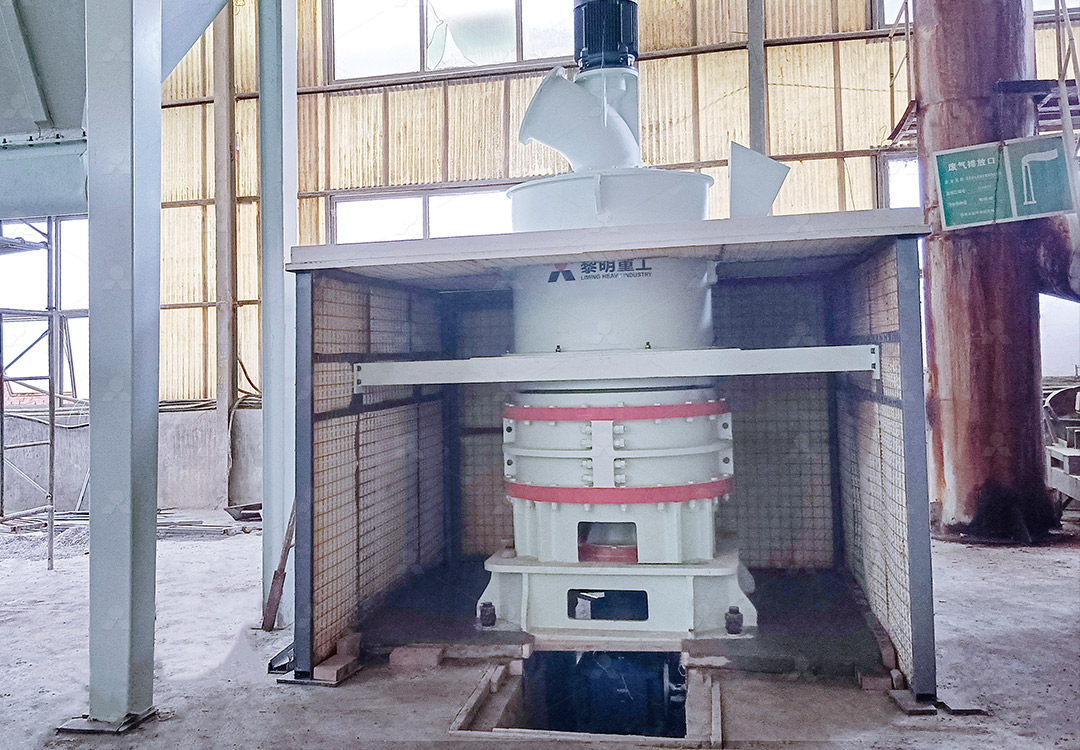

MW Series Ultrafine Grinding Mill

Для проектов, где требуется обработка более широкой номенклатуры материалов с высочайшей стабильностью параметров, мы также рекомендуем рассмотреть LUM Ультратонкую вертикальную мельницу. Она интегрирует сверхтонкое измельчение, классификацию и транспортировку, обладая уникальной обратимой конструкцией роликов для упрощения обслуживания и технологией двойного ограничения для максимальной стабильности работы.

Часто задаваемые вопросы (FAQ)

В чем основное отличие мельницы HNYBFT от шаровой мельницы?

Раймондская мельница HNYBFT работает по принципу раздавливания материала роликами о неподвижное кольцо с последующей воздушной сепарацией. Она обычно более энергоэффективна для тонкого помола (до 0.044 мм), занимает меньше места и обладает более высокой сушильной способностью за счет проходящего горячего воздуха по сравнению с шаровой мельницей, где помол происходит за счет удара и истирания мелющими телами.

Какие факторы влияют на производительность мельницы?

Ключевые факторы: твердость, влажность и размер входного материала; требуемая тонкость конечного продукта; износ роликов и футеровки кольца; производительность вспомогательного оборудования (питатель, вентилятор).

Требуется ли специальный фундамент для установки?

Да, мельница HNYBFT поставляется в виде целостного блока, но для ее установки необходим прочный железобетонный фундамент, рассчитанный с учетом веса оборудования и динамических нагрузок. Наши инженеры предоставляют необходимые чертежи фундамента.

Как часто требуется техническое обслуживание?

Рекомендуется ежесменная проверка смазки основных подшипников и натяжения приводных ремней. Плановый осмотр и замена изнашиваемых частей (ролики, кольцо, лопатки) проводятся в зависимости от абразивности перерабатываемого материала, обычно через несколько сотен часов работы.
