Реймондская мельница для горнодобывающей промышленности: принцип работы и преимущества

Реймондская мельница для горнодобывающей промышленности: принцип работы и преимущества

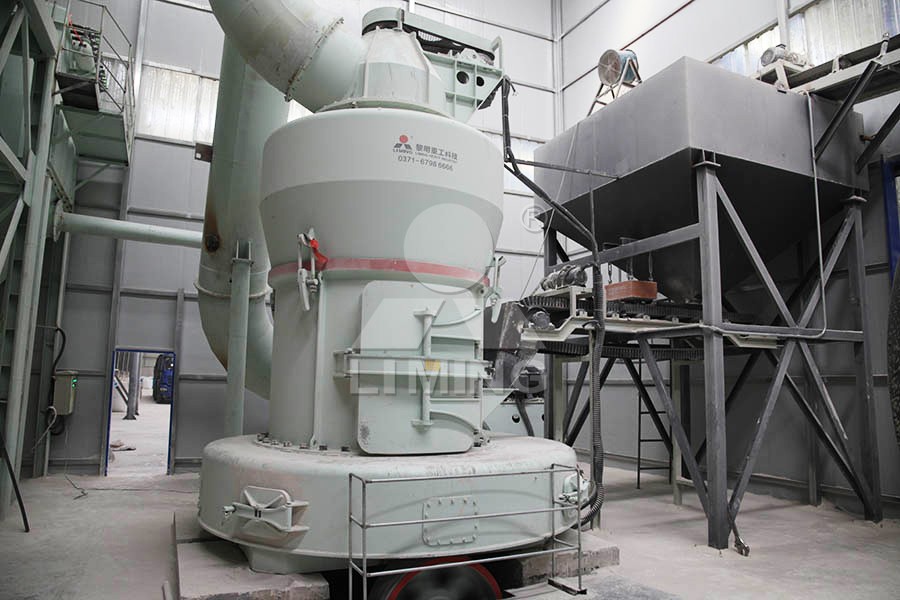

Реймондская мельница (также известная как маятниковая мельница) представляет собой ключевое оборудование для тонкого помола различных горных пород и материалов в горнодобывающей, строительной, химической и других отраслях промышленности. Она предназначена для измельчения невзрывоопасных и негорючих материалов с твердостью по Моосу менее 7 и влажностью менее 6%, таких как известняк, кальцит, доломит, барит, тальк, мрамор и другие.

Принцип работы

Рабочий процесс мельницы Реймонда представляет собой замкнутую циркуляционную систему. Подготовленное сырье, прошедшее первичное дробление, равномерно подается в мельничную камеру с помощью вибропитателя. Вращающиеся жернова (мелющие валки), подвешенные на крестовине, под действием центробежной силы прижимаются к внутренней поверхности неподвижного кольца (мелющего кольца). Лопатки, установленные на крестовине, поднимают материал и подают его в зону между жерновами и кольцом, где происходит его измельчение за счет раздавливания и истирания.

Измельченный материал уносится потоком воздуха, создаваемым всасывающим вентилятором, в сепаратор (анализатор), установленный над мельничной камерой. В сепараторе происходит классификация частиц по крупности: достаточно мелкие частицы (готовый продукт) проходят через лопатки сепаратора и по аспирационным трубам направляются в циклон-сборник, где осаждаются и выводятся через шлюзовой затвор. Более крупные частицы отбрасываются лопатками сепаратора обратно в мельничную камеру для повторного измельчения. Воздух после циклона возвращается вентилятором обратно в мельницу, создавая замкнутый цикл. Для поддержания чистоты воздуха и соблюдения экологических норм система оснащается рукавным фильтром или другим типом пылеуловителя.

Ключевые преимущества

Современные реймондские мельницы, такие как модель LM Vertical Roller Mill от нашей компании, предлагают ряд существенных преимуществ:

• Компактность и интегрированность: Конструкция объединяет функции дробления, сушки, помола, классификации и транспортировки в одной установке. Это позволяет значительно сократить занимаемую площадь и снизить капитальные затраты на строительство фундаментов и вспомогательных сооружений.
• Низкие эксплуатационные расходы: Принцип помола в слое (раздавливание материала между жерновами и помольным столом) является более энергоэффективным по сравнению с шаровыми мельницами. Кроме того, износостойкие детали (жернова, кольца) имеют длительный срок службы.
• Высокая эффективность сушки: Подаваемый в мельницу горячий воздух (от отдельной топки или как отходящий газ из другой технологической установки) напрямую контактирует с измельчаемым материалом, обеспечивая эффективную одновременную сушку и помол.
• Стабильное качество продукта: Высокоточный сепаратор с возможностью регулировки скорости вращения лопаток позволяет точно контролировать тонкость помола и гранулометрический состав готового продукта. Время нахождения материала в мельнице короткое, что минимизирует переизмельчение.
• Простота обслуживания и автоматизация: Конструкция предусматривает легкий доступ к ключевым узлам для осмотра и замены изнашиваемых частей. Например, жернова могут откидываться наружу с помощью гидравлической системы. Современная система автоматического управления (ПЛК) позволяет контролировать все параметры работы мельницы дистанционно, обеспечивая стабильность процесса и сокращая потребность в операторах.
• Экологичность: Вся система работает под разряжением, что полностью исключает пыление и выбросы пыли в атмосферу. Низкий уровень шума и вибраций соответствует строгим экологическим стандартам.

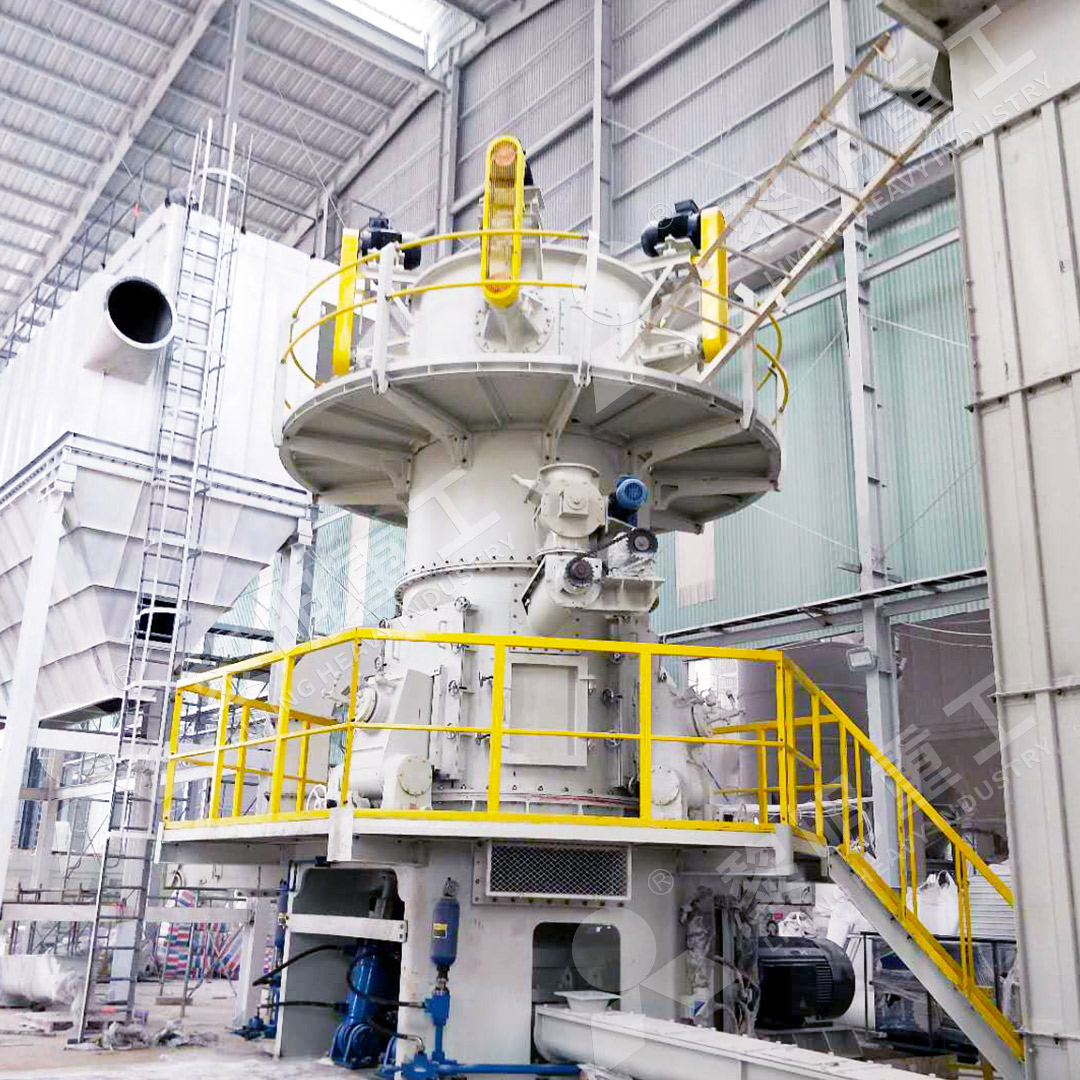

Наша компания предлагает современные решения на базе вертикальных валковых мельниц серии LM, которые являются эволюционным развитием классической схемы Реймонда. Они обеспечивают производительность от 10 до 400 тонн в час при тонкости помола от 0.84 до 0.037 мм (от 20 до 400 меш) и идеально подходят для помола неметаллических полезных ископаемых, угольной пыли и гранулированного доменного шлака.

Для задач, требующих особо тонкого помола (до 3250 меш), мы рекомендуем обратить внимание на нашу модель LUM Ultrafine Vertical Mill. Этот агрегат сочетает в себе преимущества вертикальной мельницы с передовой многоголовочной технологией сепарации, что позволяет достигать беспрецедентных показателей тонкости при сохранении высокой производительности и энергоэффективности.

Часто задаваемые вопросы (FAQ)

Какие материалы можно измельчать на реймондской мельнице?

Мельница предназначена для материалов с твердостью до 7 по шкале Мооса и влажностью до 6%. Это различные неметаллические руды: известняк, кальцит, доломит, каолин, бентонит, тальк, слюда, магнезит и др.

Как регулируется тонкость помола?

Тонкость регулируется изменением частоты вращения ротора сепаратора (классификатора) и/или угла наклона его лопаток. Более высокая скорость приводит к получению более тонкого продукта.

Как часто требуется техническое обслуживание?

Периодичность зависит от абразивности материала. Износ жерновов и колец может составлять от нескольких месяцев до нескольких лет. Современные мельницы, такие как LM, спроектированы для быстрого и легкого обслуживания с минимальным временем простоя.

В чем основное отличие вертикальной валковой мельницы (LM) от классической мельницы Реймонда?

Основное отличие заключается в конструкции помольного узла: в LM измельчение происходит путем раздавливания материала вращающимися валками на вращающемся помольном столе, в то время как в классической схеме Реймонда используются катящиеся по неподвижному кольцу жернова. Это обеспечивает LM бóльшую энергоэффективность, производительность и лучшие возможности для сушки материала.
