Реймондская мельница: принцип работы, характеристики и применение

Реймондская мельница: принцип работы, характеристики и применение

Реймондская мельница, также известная как маятниковая мельница, представляет собой оборудование для тонкого помола различных негорючих и невзрывоопасных материалов с твердостью по Моосу менее 7 и влажностью ниже 6%. Благодаря своей надежности, высокой производительности и энергоэффективности, она нашла широкое применение в горнодобывающей, строительной, химической и металлургической отраслях промышленности.

Принцип работы

Основными компонентами реймондской мельницы являются главный двигатель, редуктор, помольный стол, помольные валки, сепаратор, вентилятор и система подачи материала. Материал подается через питатель в центр помольного стола. Под действием центробежной силы вращающегося стола материал перемещается к периферии, где попадает под валки. Валки, прижимаемые пружинами или гидравлической системой, измельчают материал путем раздавливания и истирания.

raymond mill grinding process

Измельченный материал подхватывается потоком воздуха, создаваемым вентилятором, и направляется в сепаратор. В сепараторе происходит разделение частиц по размеру: крупные частицы возвращаются на додрабливание, а мелкие, соответствующие заданной тонкости помола, выводятся из мельницы и улавливаются в циклоне или рукавном фильтре. Готовый продукт транспортируется в бункер.

Ключевые характеристики

Современные реймондские мельницы характеризуются рядом важных параметров:

  • Тонкость помола: Диапазон регулировки тонкости готового продукта typically составляет от 44 до 613 микрон (от 325 до 30 меш).
  • Производительность: В зависимости от модели и свойств материала, производительность может варьироваться от 0.8 до 9.5 тонн в час.
  • Автоматизация: Современные модели оснащены системами автоматического управления, что позволяет минимизировать участие оператора и стабилизировать качество продукта.
  • Надежность: Ключевые компоненты, такие как помольные валки и кольцо, изготавливаются из высокопрочных износостойких материалов, что значительно увеличивает межсервисный интервал.
  • Энергоэффективность: Конструкция мельницы оптимизирована для снижения энергопотребления на тонну готовой продукции.

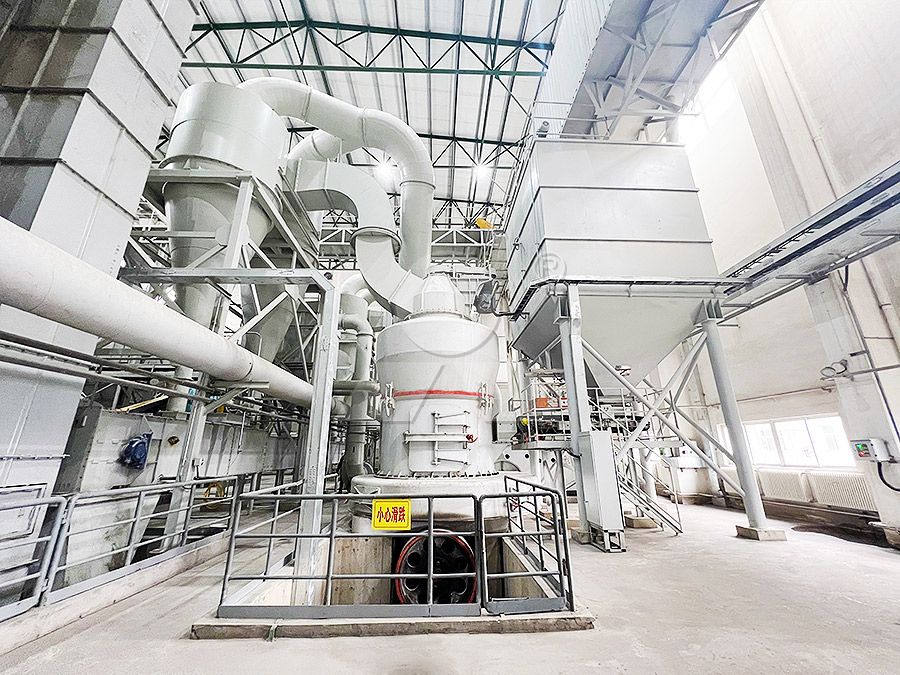

raymond mill internal structure

Области применения

Реймондские мельницы универсальны и применяются для помола более 280 видов материалов, включая:

  • Карбонат кальция (мрамор, известняк, кальцит)
  • Полевой шпат, тальк, барит
  • Гипс, каолин, бентонит
  • Фосфориты, уголь, кокс
  • Оксиды металлов и другие минералы

Полученные порошки используются в производстве красок, пластмасс, резины, бумаги, строительных материалов, удобрений и многих других продуктов.

Современные решения: MTW Европейская Трапециевидная Мельница

В настоящее время классическая реймондская мельница эволюционировала в более совершенное оборудование. Ярким примером является MTW Европейская Трапециевидная Мельница – современная замена традиционным моделям.

Это оборудование воплощает в себе последние достижения в технологии помола. К его отличительным особенностям относятся:

  • Инновационная система привода: Использование конической зубчатой передачи обеспечивает более мощную и плавную передачу крутящего момента.
  • Система смазки жидким маслом: Критические узлы, такие как главный подшипник и подшипники вентилятора, смазываются жидким маслом, что значительно увеличивает срок службы и интервалы между техническим обслуживанием (до 4 месяцев).
  • Высокоточный сепаратор: Подвесной клеточный сепаратор с частотным регулированием позволяет точно контролировать тонкость помола в широком диапазоне (0.045-1.6 мм).
  • Энергоэффективность и экологичность: Конструкция мельницы и система аспирации минимизируют потребление энергии и обеспечивают соответствие строгим экологическим нормам.

MTW European trapezium grinding mill

Производительность MTW мельницы достигает 3–55 тонн в час, что делает ее идеальным выбором для крупных производств, таких как обессеривание на электростанциях, переработка нерудных полезных ископаемых и производство строительных материалов.

Заключение

Реймондская мельница остается одним из фундаментальных аппаратов в технологии измельчения. Ее современные модификации, такие как MTW Европейская Трапециевидная Мельница, предлагают улучшенные показатели эффективности, надежности и экологичности, отвечая растущим demands промышленности. Правильный выбор модели и ее конфигурации позволяет оптимизировать технологический процесс и получить высококачественный продукт при минимальных эксплуатационных затратах.
