Ремонт и замена подшипников центрального вала для мельницы Raymond 4R

Ремонт и замена подшипников центрального вала для мельницы Raymond 4R

Центральный вал является ключевым узлом мельницы Raymond 4R, обеспечивающим передачу вращающего момента и поддержку всех помольных роликов. Подшипники центрального вала работают в условиях высоких нагрузок, вибраций и температур, что со временем приводит к их естественному износу. Своевременная диагностика, ремонт и квалифицированная замена этих подшипников критически важны для поддержания бесперебойной работы оборудования, качества помола и предотвращения катастрофических поломок.

Признаки износа подшипников центрального вала

Следующие симптомы указывают на необходимость проверки подшипникового узла:

• Повышенный уровень вибрации и шума, исходящий от корпуса мельницы.
• Локальный нагрев корпуса в зоне установки подшипников.
• Падение производительности или нестабильность тонкости готового продукта.
• Появление люфта или нехарактерных стуков при ручном проворачивании вала (при отключенном питании).
• Утечка смазочного материала из уплотнений.

Процедура замены подшипников: ключевые этапы

Замена подшипников центрального вала – комплексная операция, требующая подготовки и строгого соблюдения технологии.

1. Подготовка и демонтаж: Полная остановка мельницы, отключение от электросети и блокировка. Демонтаж защитных кожухов, приводных ремней (или муфт), разгрузка помольных роликов и рычажной системы. Аккуратный демонтаж верхней крышки и сепаратора для обеспечения доступа к валу.
2. Извлечение вала: Центральный вал с опорными подшипниками извлекается в сборе в вертикальном положении с помощью грузоподъёмного оборудования. Крайне важно избегать ударов и перекосов.
3. Демонтаж изношенных подшипников: Используются специализированные съёмники с гидравлическим или механическим приводом. Нагрев индукционным методом может применяться для облегчения снятия внутренних обойм. Не допускается нагрев открытым пламенем и ударные воздействия на кольца подшипников и вал.
4. Подготовка посадочных мест и монтаж новых подшипников: Тщательная очистка и дефектоскопия вала и посадочных мест в корпусе. Новые подшипники (как правило, сферические роликоподшипники, способные воспринимать радиальные и осевые нагрузки) нагреваются в масляной ванне до температуры 80-90°C для последующей запрессовки на вал. Монтаж осуществляется с приложением усилия к запрессовываемому кольцу.
5. Сборка, центровка и запуск: Узел вала с новыми подшипниками устанавливается на место с точной центровкой. Восстанавливается система смазки (часто принудительная циркуляционная), монтируются новые лабиринтные уплотнения. После сборки всех узлов производится ручная прокрутка для проверки лёгкости хода, а затем пробный запуск на холостом ходу с контролем вибрации и температуры.

Профилактика и рекомендации по модернизации

Для продления межремонтного интервала подшипниковых узлов необходимо:

• Использовать только рекомендованные марки смазочных материалов и соблюдать регламент смазки.
• Регулярно контролировать температуру и вибрацию с помощью портативных или стационарных систем мониторинга.
• Обеспечивать чистоту в зоне уплотнений, предотвращая попадание абразивной пыли.

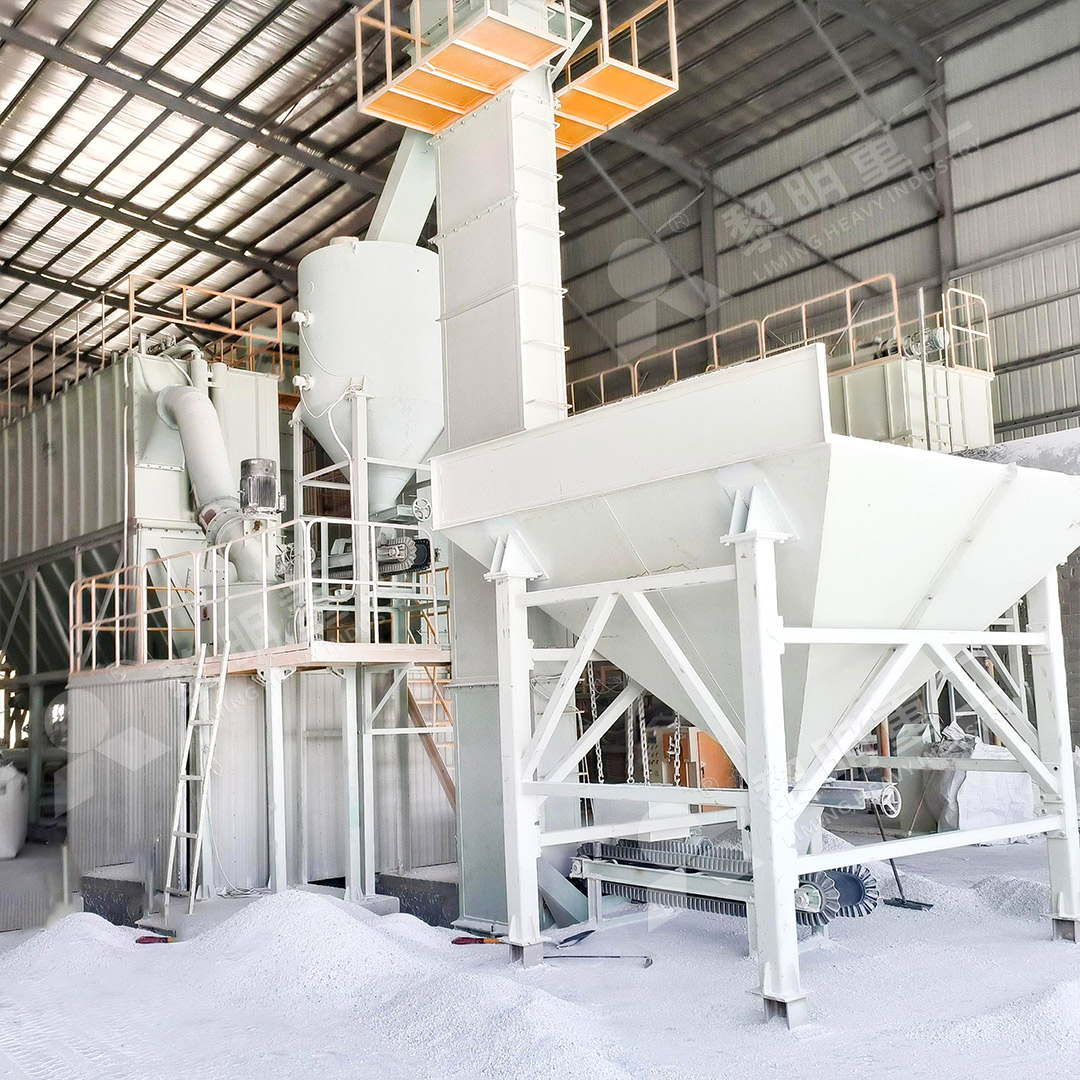

Для предприятий, рассматривающих возможность модернизации парка оборудования, стоит обратить внимание на современные решения, лишённые некоторых уязвимых узлов традиционных мельниц. Например, MW Ультратонкая мельница от компании LIMING обладает принципиально важным преимуществом: в её рабочей камере полностью отсутствуют подшипники и винты. Это радикально устраняет риски выхода из строя оборудования из-за износа подшипников в зоне помола, попадания смазки в продукт и ослабления крепежа от вибрации. Смазочное устройство главного вала вынесено наружу, что позволяет проводить обслуживание без остановки производства.

Ещё одним передовым решением для сверхтонкого помола является LUM Ультратонкая вертикальная мельница. Её конструкция также минимизирует количество критичных точек износа, а обратимая конструкция роликов в сочетании с гидравлической системой регулировки значительно упрощает техническое обслуживание, сокращая время и затраты на ремонт.

FAQ (Часто задаваемые вопросы)

Как часто нужно менять подшипники центрального вала на мельнице Raymond 4R?

Ресурс зависит от режима работы, качества смазки и исходного материала. При нормальных условиях и правильном обслуживании срок службы может составлять 2-5 лет. Основной критерий – мониторинг состояния, а не календарный срок.

Можно ли заменить подшипник самостоятельно, без привлечения специалистов?

Самостоятельная замена возможна только при наличии у персонала специальных знаний, инструментов (съёмники, динамометрические ключи, индукционные нагреватели) и грузоподъёмного оборудования. Ошибки при монтаже (перекос, повреждение, неправильная посадка) приведут к мгновенному выходу дорогостоящего узла из строя. Рекомендуется привлекать сертифицированных инженеров или заключать сервисный контракт с производителем оборудования.

Какие подшипники следует использовать для замены?

Необходимо использовать подшипники, строго соответствующие оригинальным по типу, классу точности, размерам и грузоподъёмности. Рекомендуется приобретать оригинальные запасные части или продукцию брендов премиум-класса (SKF, FAG, TIMKEN и т.д.) у официальных дистрибьюторов. Установка несертифицированных аналогов – основная причина преждевременных поломок.

Существуют ли современные аналоги мельницы Raymond, более надёжные в обслуживании?

Да. Современные мельницы, такие как MW Ультратонкая мельница или LUM Ультратонкая вертикальная мельница, проектируются с учётом опыта эксплуатации предыдущих поколений. Их ключевые преимущества – отсутствие подшипников в абразивной зоне, вынесенные узлы смазки, гидравлические системы регулировки и цифровое управление. Это значительно повышает надёжность, снижает эксплуатационные расходы и упрощает процесс обслуживания.
