Схема системы мельницы Раймонда для промышленного помола

Схема системы мельницы Раймонда для промышленного помола

Мельница Раймонда, или маятниковая мельница, представляет собой классическое оборудование для тонкого помола неметаллических минералов с твёрдостью до 7 по Моосу. Её принцип действия основан на центробежном качении роликов по неподвижному помольному кольцу. Система в целом включает в себя не только саму мельницу, но и комплекс вспомогательного оборудования, обеспечивающий непрерывный и эффективный цикл измельчения, классификации и транспортировки продукта.

Ключевые компоненты системы

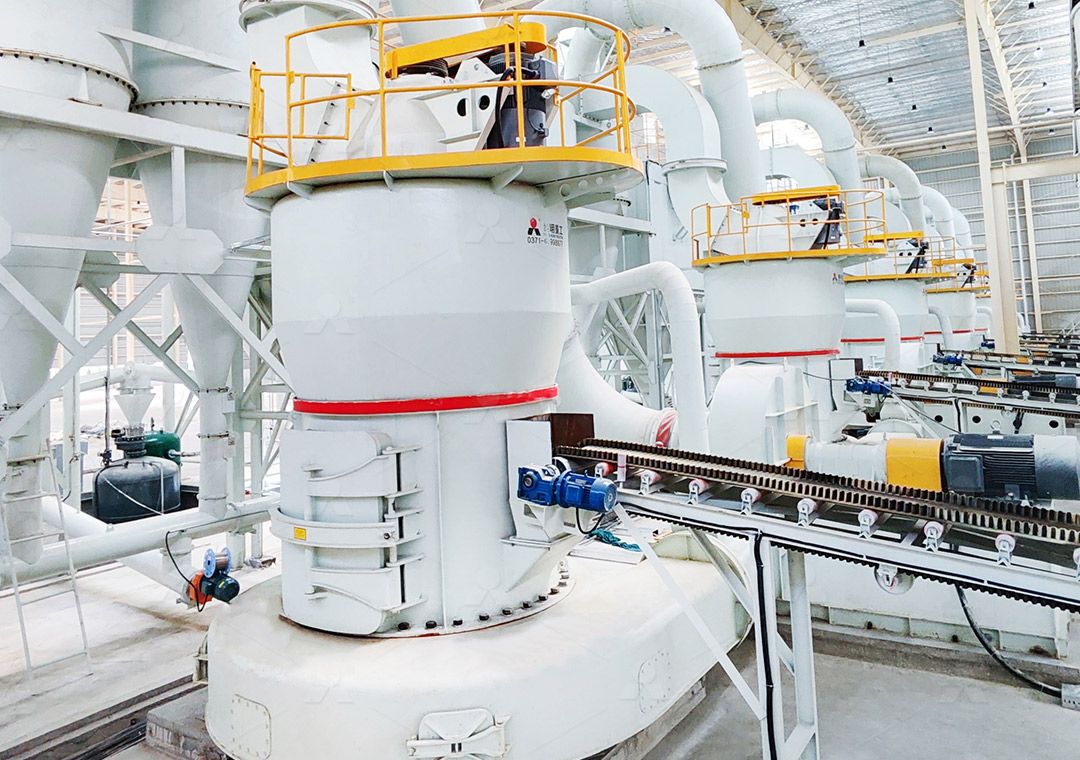

Типовая технологическая схема системы на базе мельницы Раймонда состоит из следующих основных узлов:

1. Узел подготовки сырья: Щековая или молотковая дробилка для предварительного дробления материала до размера менее 25 мм, ковшовый элеватор, бункер-накопитель с вибропитателем для равномерной подачи.
2. Помольный узел: Сердце системы – мельница Раймонда. В её камере вращающиеся ролики прижимаются центробежной силой к помольному кольцу, раздавливая и истирая подаваемый материал.
3. Система классификации: Сепаратор (классификатор), расположенный над помольной камерой. Он отделяет частицы, достигшие требуемой тонкости, от крупной фракции, которая возвращается на домол.

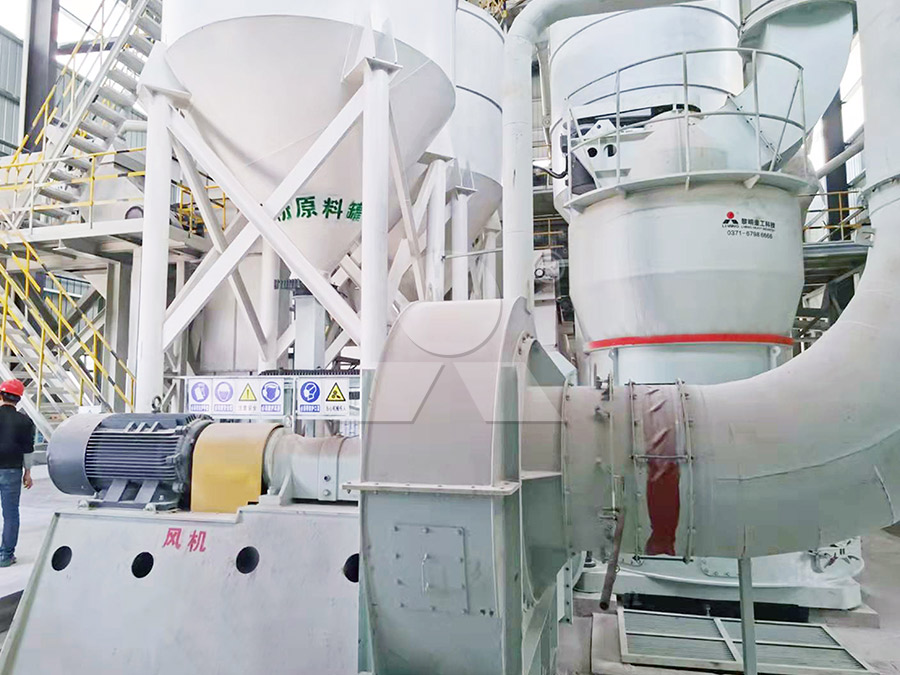

4. Пневмотранспорт и аспирация: Центробежный вентилятор создаёт замкнутый воздушный поток, который подхватывает измельчённый материал и транспортирует его к сепаратору и далее к циклонам.
5. Система пылеулавливания и очистки воздуха: Циклонный коллектор для сбора основного продукта и высокоэффективный импульсный рукавный фильтр (пылеуловитель) для тонкой очистки воздуха перед его возвратом в систему или выбросом в атмосферу. Это ключевой элемент экологичности.
6. Система управления: Электрический шкаф управления для контроля и регулировки параметров работы.

Принцип работы замкнутого цикла

Подготовленное сырьё непрерывно подаётся в центр вращающегося помольного стола (или под ролики, в зависимости от конструкции). Измельчённый материал увлекается восходящим воздушным потоком, создаваемым вентилятором, в сепаратор. Здесь крупные частицы отбрасываются лопатками ротора и возвращаются в помольную зону. Мелкодисперсный продукт, соответствующий заданной тонкости, вместе с воздухом поступает в циклон, где осаждается и выгружается через шлюзовой затвор. Воздух, очищенный от основной массы порошка, направляется в пылеуловитель для окончательной очистки, после чего большая его часть рециркулирует обратно в мельницу, а небольшая часть, для поддержания разрежения, выбрасывается через глушитель.

Эволюция технологии: от классики к современным решениям

Классическая мельница Раймонда доказала свою надёжность, однако современные требования к тонкости (до 2500 меш и выше), энергоэффективности и экологичности стимулировали развитие технологий. На смену традиционным схемам приходят более совершенные агрегаты, такие как вертикальные роликовые мельницы и мельницы сверхтонкого помола.

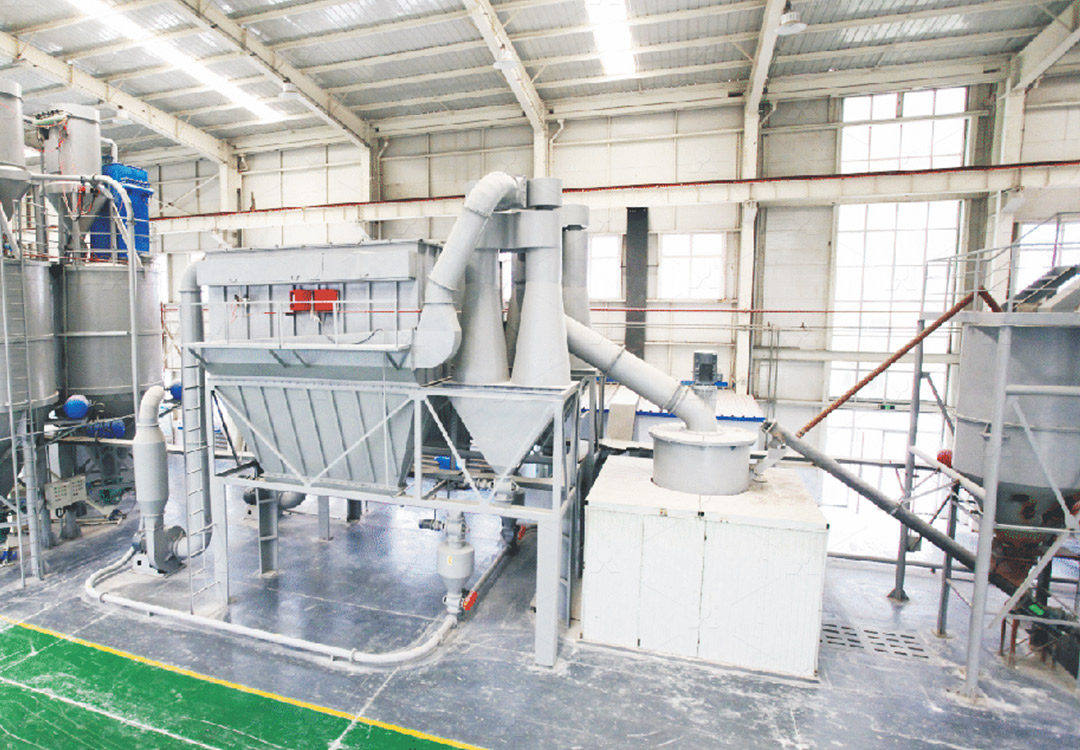

Для задач, где требуется выход за рамки возможностей стандартного оборудования Раймонда, например, получение порошка с тонкостью d97 ≤ 5 мкм, мы рекомендуем рассмотреть современное решение – MW Ультратонкую мельницу. Это оборудование следующего поколения, в котором устранены ключевые недостатки классических схем: внутри помольной камеры отсутствуют подшипники и винты, что повышает надёжность, а применение импульсного пылеуловителя и клеточного классификатора немецкой технологии обеспечивает экологичность и высокую точность сепарации. Производительность MW мельницы при одинаковой мощности может быть на 40% выше, чем у струйных мельниц, при этом энергопотребление системы ниже.

Критерии выбора и оптимизация системы

Выбор между классической мельницей Раймонда и более современными аналогами зависит от требований к продукту и экономических факторов. Мельница Раймонда остаётся оптимальным выбором для помола до 325-400 меш с минимальными капитальными затратами. Для более тонких продуктов и больших объёмов производства эффективнее рассматривать вертикальные мельницы (например, серии LM или LUM) или специализированные ультратонкие мельницы (MW). Ключевыми параметрами для расчёта являются: твёрдость материала, начальная и требуемая тонкость, влажность, производительность и требования к чистоте продукта.

FAQ (Часто задаваемые вопросы)

1. Каков максимальный размер частиц на входе в мельницу Раймонда?
   Рекомендуемый размер подаваемого материала обычно не превышает 25-30 мм. Для более крупных кусков требуется обязательное предварительное дробление.
2. Можно ли регулировать тонкость помола в процессе работы?
   Да, тонкость регулируется изменением скорости вращения классификатора (сепаратора) и/или интенсивности воздушного потока.
3. Какие материалы можно измельчать?
   Оборудование предназначено для невзрывоопасных и негорючих материалов: известняк, кальцит, доломит, тальк, барит, гипс, каолин, бентонит и т.д.
4. В чём основное преимущество MW Ультратонкой мельницы перед классическим Раймондом?
   MW мельница позволяет достигать тонкости до 2500 меш за один проход, обладает более высокой энергоэффективностью и надёжностью за счёт отсутствия подшипников в помольной зоне, а также обеспечивает более высокую экологичность благодаря продвинутой системе аспирации.
5. Является ли система полностью автоматизированной?
   Современные комплексы, включая системы на базе MW или LUM мельниц, оснащаются системами управления на базе PLC, что позволяет автоматизировать основные процессы и контролировать параметры работы дистанционно.
