Технические характеристики и принцип работы мельницы Раймонд
Технические характеристики и принцип работы мельницы Раймонд
Мельница Раймонд, также известная как кольцевая роликовая мельница, представляет собой высокоэффективное оборудование для тонкого помола различных негорючих и невзрывоопасных материалов с твердостью по Моосу менее 7 и влажностью ниже 6%. Традиционные мельницы Раймонд эволюционировали в современные европейские версии, предлагающие улучшенные технические параметры и эксплуатационные характеристики.
Ключевые технические параметры

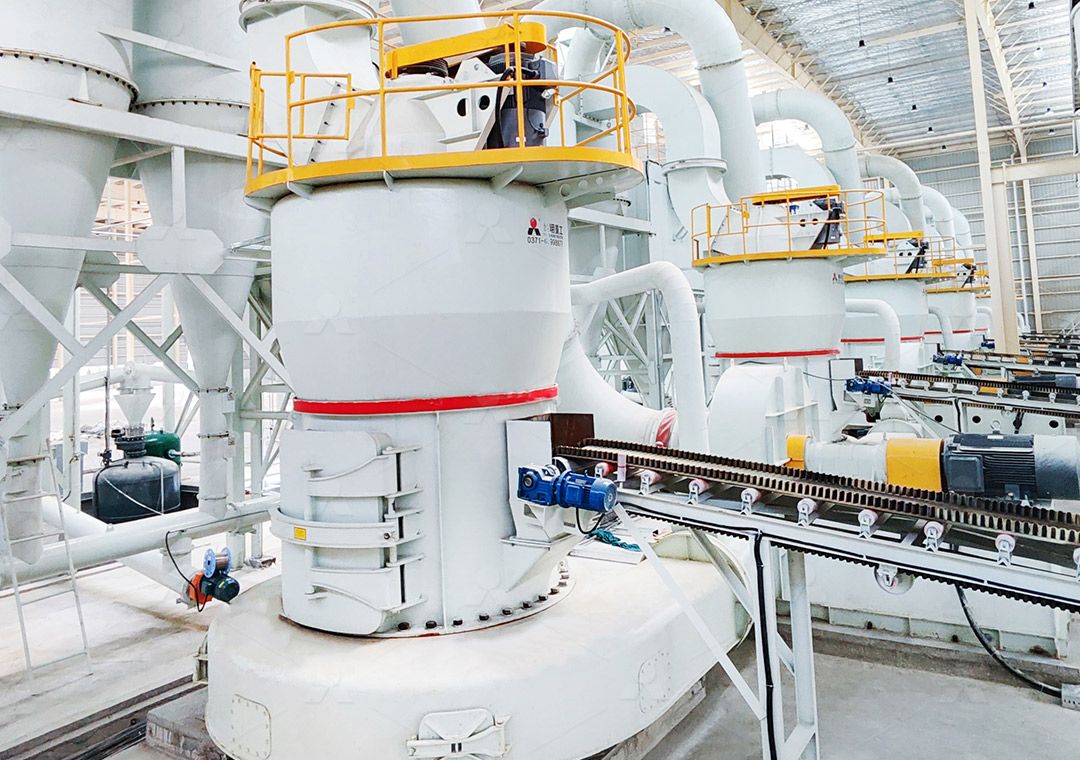

Современные аналоги, такие как наша модель MTW Европейская трапециевидная мельница, демонстрируют выдающиеся показатели. Тонкость помола готового продукта регулируется в диапазоне от 0.045 до 1.6 мм (что соответствует примерно 325-40 мешам), а производительность варьируется от 3 до 55 тонн в час в зависимости от свойств измельчаемого материала и требуемой тонкости.
Принцип работы
Принцип работы мельницы Раймонд основан на измельчении материала между вращающимися шлифовальными валками (роликами) и неподвижным кольцевым помольным столом (размольным кольцом). Подготовленное сырье подается через питатель в центральную часть помольной камеры. Под действием центробежной силы, создаваемой вращающимся размольным столом (приводимым в движение через редуктор от главного двигателя), материал равномерно распределяется к периферии, попадая в зону между валками и размольным кольцом.
Валки, подвешенные на маятниковой системе и прижимаемые центробежной силой или пружинной/гидравлической системой, оказывают давление на материал, раздавливая и истирая его. Одновременно через направляющий короб в нижнюю часть мельницы подается поток горячего воздуха от теплогенератора или системы рекуперации тепла. Этот поток выполняет две ключевые функции: сушку материала (снижение влажности) и транспортировку измельченных частиц.
Мелкие частицы увлекаются воздушным потоком вверх, к сепаратору (классификатору), расположенному в верхней части мельницы. Сепаратор, часто с регулируемой скоростью вращения ротора, отделяет частицы, достигшие требуемой тонкости. Недостаточно измельченные крупные частицы под действием гравитации возвращаются на размольный стол для повторного помола. Готовый продукт (тонкий порошок) вместе с воздухом выносится из мельницы в циклоны-разгрузители и рукавные фильтры для отделения и сбора.
Эволюция технологии: От Раймонда к современным решениям
В то время как классические мельницы Раймонд заложили основу, современные потребности промышленности в более высокой производительности, энергоэффективности, точном контроле крупности и способности перерабатывать более твердые материалы привели к появлению усовершенствованных конструкций.

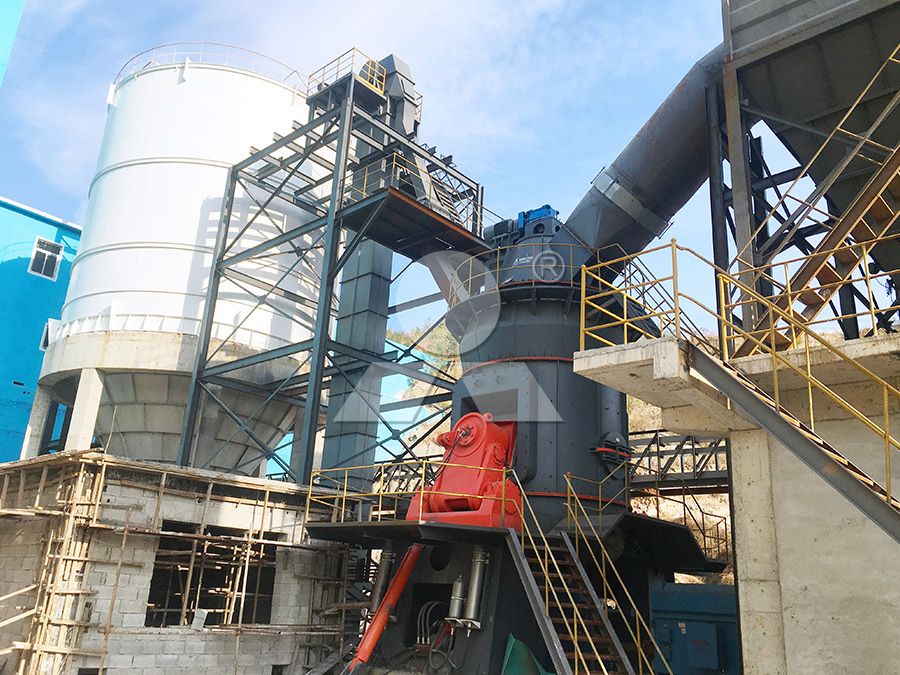

Ярким примером такой эволюции является наша разработка – LM Вертикальная валковая мельница. Это оборудование выводит концепцию помола на новый уровень. Оно интегрирует в себе функции дробления, сушки, помола, сепарации и транспортировки материала в едином компактном корпусе. Производительность LM мельницы достигает впечатляющих 10-400 тонн в час при тонкости помола от 0.84 до 0.037 мм (примерно 20-400 меш).
Ключевые преимущества LM мельницы включают значительное снижение капитальных затрат благодаря компактной layout, простоту эксплуатации и обслуживания (например, гидравлическая система для выволакивания валков), низкие эксплуатационные расходы за счет эффективного помола, высокую эффективность сушки за счет прямого контакта материала с горячим воздухом внутри мельницы, стабильное качество продукта и соответствие строгим экологическим нормам благодаря полностью закрытой системе работы под отрицательным давлением.
Области применения
Современные мельницы, наследующие и улучшающие принцип Раймонда, находят широкое применение в различных отраслях промышленности: переработка неметаллических полезных ископаемых (кальцит, мрамор, полевой шпат, тальк, барит и др.), приготовление угольной пыли для котлов и металлургии, измельчение гранулированного доменного шлака для производства микропорошка, используемого в строительной индустрии, а также в химической, керамической и других отраслях.
Заключение
Принцип работы, заложенный в мельнице Раймонд, доказал свою эффективность и актуальность на протяжении десятилетий. Современные интерпретации этого принципа, такие как MTW Европейская мельница и LM Вертикальная валковая мельница, предлагают промышленности надежные, высокопроизводительные и экономичные решения для задач тонкого и сверхтонкого измельчения, отвечающие самым строгим требованиям к качеству продукта и охране окружающей среды.
