Щековая дробилка

Область применения:
Двойная система регулирования и амортизации используется в металлургии, горнодобывающей, химической, цементной, строительной, огнеупорной, керамической и других отраслях промышленности.
Производительность: 20-800 т / ч
Размер разряда: 60-300 мм

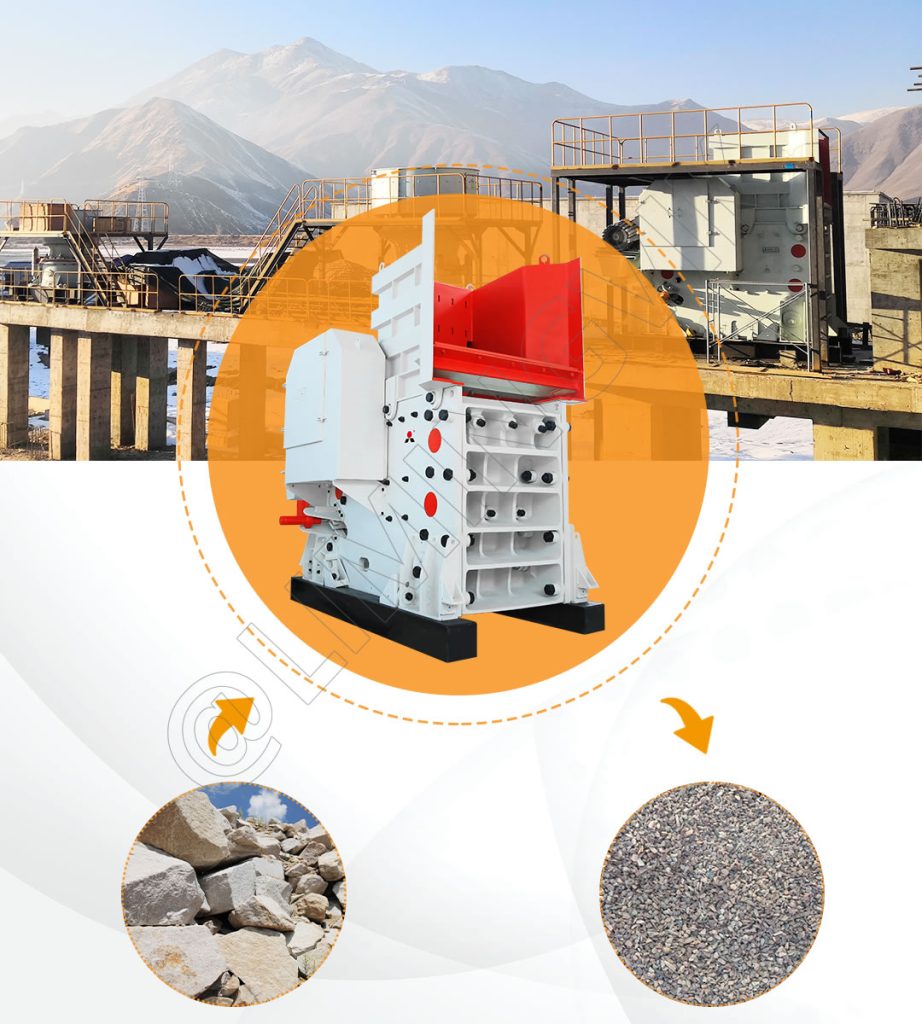

Щековая дробилка C6X — это новое оборудование для грубого дробления, предназначенное для переработки твердых и сильно изнашиваемых руд и камней. Она оснащена сборной бесшовной рамной конструкцией, системой регулирования с двойным клином, амортизатором с упругим ограничением и интегрированным уникальным дизайном, что значительно улучшает её внешний вид и функциональность на рынке.

Преимущества производительности

1. Оптимизация структуры дробильной камеры
Дробильная камера прошла несколько этапов улучшений, что привело к увеличению фактического размера подачи. С учетом большого хода и крутого наклона распорной плиты, ход в нижней части камеры стал больше, что повысило пропускную способность материала и значительно улучшило эффективность дробления.

2. Конструкция рамы без сварки
Рама имеет раздельную конструкцию с боковыми стенками и передней/задней стенками, вместо сварной рамы используются болтовые соединения. Это устраняет проблемы концентрации напряжений, возникающие при сварке, и делает конструкцию более компактной и надежной.

3. Двойная клиновая регулировка
Регулировка клина заменяет систему регулировки с пластинами и может быть оснащена механической или гидравлической регулировкой по мере необходимости. Это упрощает процесс регулировки выпускного отверстия, экономит время и делает его более безопасным.

4. Амортизация с упругим пределом
Вместо жесткого анкерного соединения используются упругие ограничительные блоки и резиновое амортизирующее устройство. Это эффективно поглощает пиковой вибрационный нагрузки, уменьшая воздействие между дробилкой и фундаментом, снижая усталостные повреждения фундамента и увеличивая срок службы оборудования.

5. Интегрированная база двигателя
Основание двигателя интегрировано с корпусом дробилки, что позволяет сэкономить пространство при монтаже. Система натяжения ремня с штифтовым соединением обеспечивает стабильную передачу мощности и облегчает регулировку.

6. Высококачественная отделка материалов
Основные компоненты, такие как передняя и задняя стенки, подвижная щека и подшипниковый узел, изготовлены из легированной стали, а главный вал — из кованого материала для повышения прочности и устойчивости к ударным нагрузкам. Для подшипников и муфт используются высококачественные международные бренды, такие как SKF, FAG и KTR. Большие панели и стенки обрабатываются с использованием ЧПУ-фрезерования для достижения высокой точности.

Принцип работы

Двигатель служит источником энергии, а передача осуществляется через ремень SPC. После того как шкив получает энергию, он передает её на эксцентриковый вал, который приводит в движение подвижную щеку. Щека совершает движения вперед, назад, влево и вправо. Когда подвижная щека приближается к неподвижной, объем дробильной камеры уменьшается, и сырье в камере сжимаются или разрушаются. Когда щека удаляется от неподвижной, объем камеры увеличивается, и мелкое сырье выходит через выпускное отверстие. Таким образом, дробилка работает, выполняя непрерывное циклическое дробление.
