3R мельница Раймонд для измельчения железной руды: принцип работы и преимущества

3R мельница Раймонд для измельчения железной руды: принцип работы и преимущества

В горнодобывающей и перерабатывающей промышленности эффективное измельчение железной руды является критически важным этапом для последующего обогащения и металлургических процессов. Среди разнообразия помольного оборудования 3R мельница Раймонд зарекомендовала себя как надежное и экономичное решение для получения порошка средней тонкости.

Принцип работы 3R мельницы Раймонд

Работа мельницы основана на роликово-кольцевом принципе измельчения. Основными компонентами являются главный вал, поворотная плита (или помольный стол), пружинно нагруженные ролики (в количестве трех – отсюда обозначение 3R) и неподвижное кольцо (футеровка).

Подготовленное сырье (железная руда размером менее 25 мм) подается через питатель в центральную часть вращающейся поворотной плиты. Под действием центробежной силы материал перемещается к периферии и попадает в зону между роликами и помольным кольцом. Ролики, прижимаемые к кольцу пружинами или гидравлической системой, раздавливают и истирают частицы руды.

Raymond mill grinding zone diagram showing rollers and ring

Измельченный материал подхватывается потоком воздуха, создаваемым вентилятором, и направляется в сепаратор (классификатор). Здесь происходит разделение: частицы, достигшие требуемой тонкости, покидают мельницу с воздушным потоком и осаждаются в циклоне или рукавном фильтре, в то время как более крупные фракции возвращаются на додорабливание. Эта замкнутая циркуляция обеспечивает высокую эффективность и контроль над гранулометрическим составом продукта.

Ключевые преимущества для переработки железной руды

Использование 3R мельницы Раймонд для железной руды предлагает ряд существенных выгод:

  • Энергоэффективность: Конструкция обеспечивает высокий выход продукта при относительно низком удельном энергопотреблении по сравнению с некоторыми другими типами мельниц.
  • Компактность и надежность: Простая и проверенная конструкция с малым количеством изнашиваемых узлов в зоне помола обеспечивает долгий срок службы и простоту обслуживания.
  • Стабильность качества продукта: Встроенный классификатор позволяет точно контролировать тонкость помола, что важно для последующих процессов обогащения.
  • Низкие капитальные и эксплуатационные затраты: Мельница отличается простотой монтажа и не требует сложной инфраструктуры.

Complete Raymond mill system layout with cyclone and dust collector

Эволюция технологий помола: от Раймонд к сверхтонкому измельчению

В то время как 3R мельница Раймонд отлично справляется с задачами измельчения до средних фракций, современные требования к тонкости и чистоте минеральных порошков часто выходят за ее рамки. Для получения сверхтонких порошков железной руды с тониной до 2500 меш и более компания LIMING рекомендует современные решения следующего поколения.

Ярким примером такой эволюции является MW Ультратонкая мельница. Это оборудование представляет собой значительный шаг вперед. Оно оснащено высокоэффективным импульсным пылеуловителем и глушителями, что делает процесс экологически безопасным. Ключевое преимущество MW мельницы – уникальная конструкция кривых помола ролика и кольца, которая повышает эффективность измельчения на 40% по сравнению со струйными мельницами, при этом энергопотребление системы составляет лишь 30% от их показателей. Для железорудных концентратов, требующих максимальной чистоты и тонкости, это оборудование становится идеальным выбором.

Для проектов, где требуется высочайшая степень автоматизации и стабильности процесса сверхтонкого помола, также стоит рассмотреть LUM Ультратонкую вертикальную мельницу. Она интегрирует помол, классификацию и транспортировку, а ее технология двойного ограничения (электронная и механическая) гарантирует бесперебойную работу даже при внешних вибрациях. Обратимая конструкция роликов значительно упрощает техническое обслуживание.

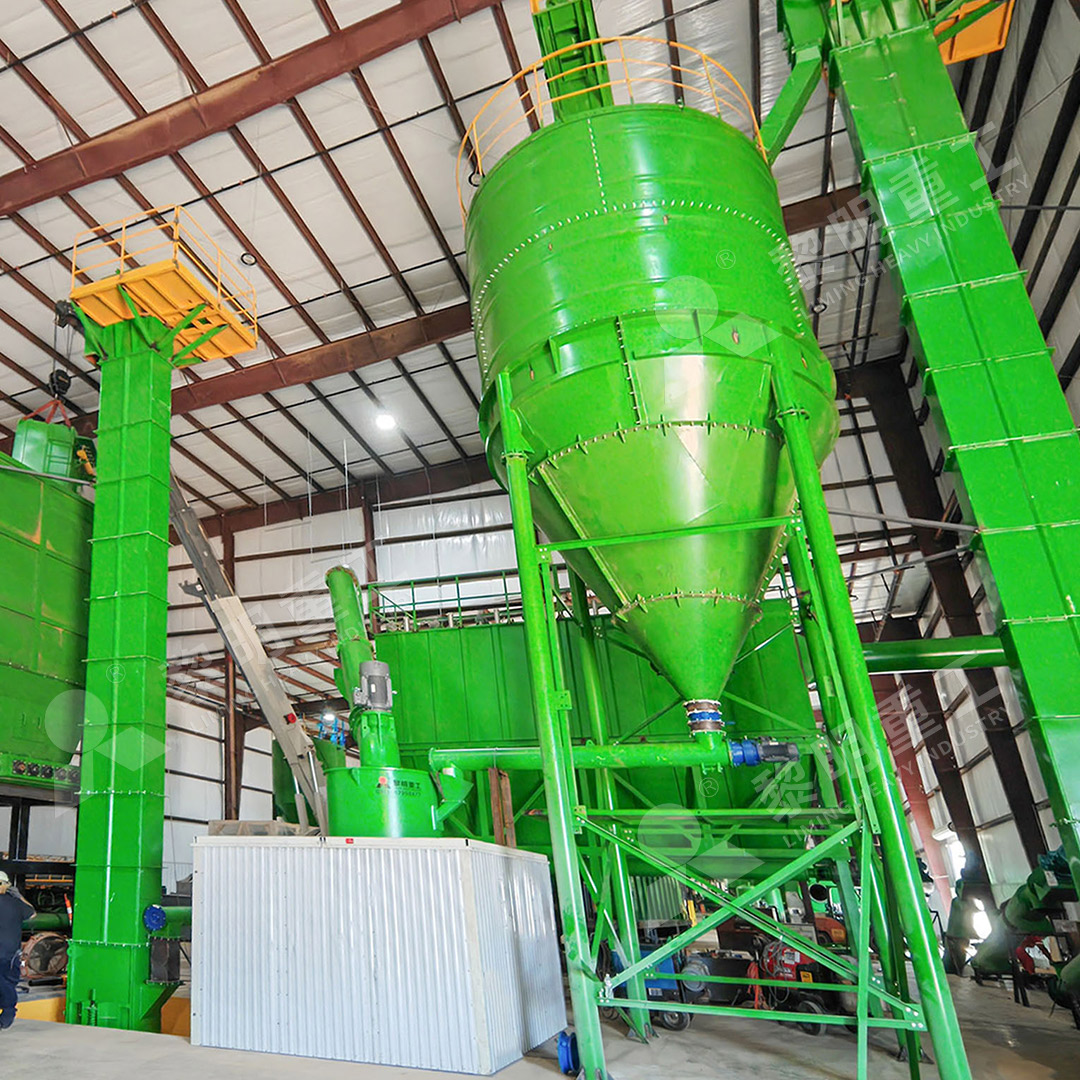

MW Ultrafine Mill industrial application in mineral processing plant

Заключение

3R мельница Раймонд остается востребованным и экономичным решением для измельчения железной руды до средней тонкости. Ее принцип работы, основанный на центробежном роликовом измельчении, доказал свою надежность за десятилетия эксплуатации. Однако для задач, требующих выхода на уровень сверхтонких порошков с максимальной эффективностью и экологичностью, современная промышленность все чаще обращается к инновациям, таким как MW и LUM ультратонкие мельницы от LIMING, которые задают новые стандарты в переработке минерального сырья.

FAQ (Часто задаваемые вопросы)

Вопрос: Какая максимальная тонкость помола может быть достигнута на 3R мельнице Раймонд для железной руды?

Ответ: Традиционные 3R мельницы Раймонд обычно обеспечивают тонкость готового продукта в диапазоне от 80 до 325 меш. Для получения более тонкого порошка требуется оборудование с более совершенными классификаторами, такое как MW Ультратонкая мельница.

Вопрос: В чем основное отличие работы вертикальной мельницы (например, LUM) от мельницы Раймонд?

Ответ: В мельнице Раймонд ролики катятся по горизонтальному кольцу, а материал подается снизу. В вертикальной мельнице LUM ролики катятся по вращающемуся столу, а материал подается в его центр, а помол совмещен с одновременной сушкой горячим воздухом, что часто повышает общую эффективность процесса.

Вопрос: Какие факторы влияют на производительность мельницы Раймонд при работе с железной рудой?

Ответ: Ключевые факторы: твердость и влажность руды, требуемая тонкость помола, износ роликов и колец, а также производительность системы подачи воздуха и классификации.
