3R Raymond мельница: принцип работы, характеристики и применение

3R Raymond мельница: принцип работы, характеристики и применение

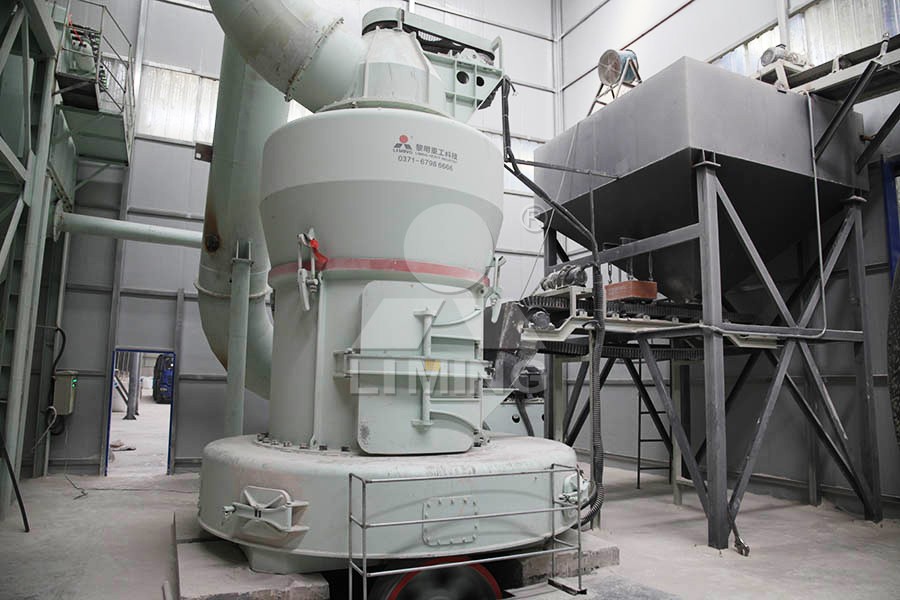

Мельница Раймонд (серии R), в частности популярная конфигурация 3R, представляет собой проверенное временем оборудование для тонкого помола неметаллических минералов с твердостью до 7 по шкале Мооса. Благодаря своей надежности, простоте конструкции и экономичности, она остается востребованной в различных отраслях промышленности.

Принцип работы

Рабочий процесс мельницы Раймонд 3R является циклическим и основан на комбинации раздавливания и истирания. Исходный материал, предварительно измельченный до размера менее 25 мм, равномерно подается в помольную камеру через вибропитатель. В центре камеры на вращающемся валу закреплена крестовина с подвешенными на ней тремя помольными роликами (отсюда обозначение 3R).

Под действием центробежной силы при вращении ролики прижимаются к неподвижному помольному кольцу. Материал захватывается лопатками и подается в зазор между роликами и кольцом, где происходит его измельчение. Измельченный порошок увлекается воздушным потоком, создаваемым вентилятором, и направляется в сепаратор (классификатор).

В сепараторе происходит разделение: частицы, достигшие требуемой тонкости, проходят через него и по циклонам осаждаются в бункер готовой продукции. Более крупные частицы (хвосты) под действием силы тяжести возвращаются в помольную камеру на доизмельчение. Воздушная система герметична и работает в режиме рециркуляции, что минимизирует пылевыделение.

Ключевые характеристики

Типичная мельница Раймонд 3R характеризуется следующими параметрами:

• Производительность: В зависимости от модели и свойств материала, составляет от 0.6 до 5 т/ч.
• Тонкость помола: Регулируется в диапазоне 80-325 меш (0.045-0.18 мм).
• Количество помольных роликов: 3 (конфигурация 3R).
• Энергоэффективность: Конструкция обеспечивает низкий удельный расход энергии на тонну продукта по сравнению с шаровыми мельницами.
• Надежность: Простая и прочная конструкция с легким доступом к ключевым узлам для обслуживания.

Области применения

3R Raymond мельница широко применяется для измельчения невзрывоопасных и негорючих материалов с влажностью не более 6%. Основные области использования:

• Горнодобывающая промышленность: помол известняка, кальцита, доломита, барита, талька, мрамора, гипса.
• Строительные материалы: производство порошков для сухих строительных смесей, красок, наполнителей.
• Энергетика: приготовление пылеугольного топлива и известняка для десульфурации дымовых газов.
• Химическая промышленность: измельчение сырья для производства удобрений, химических реактивов.

Эволюция технологий: от Raymond к современным решениям

В то время как классическая мельница Раймонд является надежным решением для многих задач, современные требования к тонкости (до 2500 меш), энергоэффективности и экологичности диктуют необходимость использования более совершенного оборудования. Для клиентов, которым необходим сверхтонкий помол с высочайшей точностью классификации, компания LIMING рекомендует современную альтернативу – MW Ультратонкую мельницу.

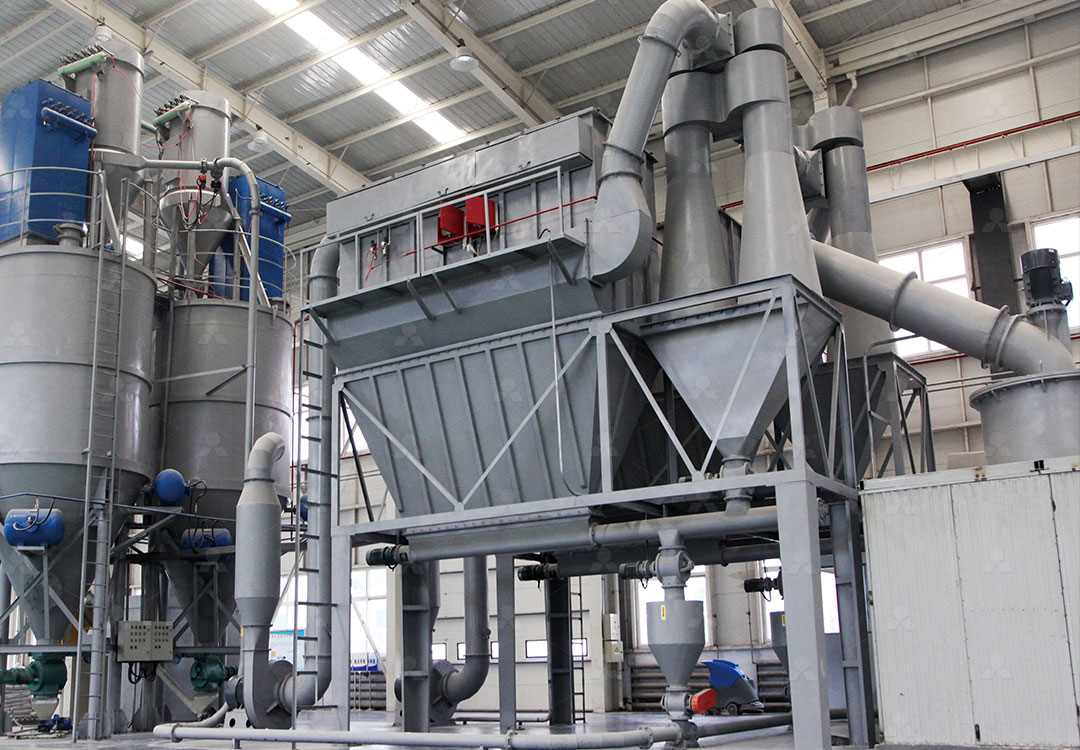

MW мельница представляет собой следующее поколение помольного оборудования. Она оснащена высокоточным клеточным классификатором немецкой технологии, который позволяет регулировать тонкость готового продукта в диапазоне от 325 до 2500 меш, достигая показателя d97 ≤ 5μm за один проход. Ее ключевые преимущества включают на 40% более высокую производительность при той же мощности по сравнению со струйными мельницами и вдвое больший выход, чем у шаровой мельницы, при этом энергопотребление системы составляет лишь 30% от струйной мельницы.

Для проектов, требующих вертикальной компоновки и высочайшей степени автоматизации, идеальным выбором станет LUM Ультратонкая вертикальная мельница. Она интегрирует помол, классификацию и транспортировку, обладает уникальной кривой помола для формирования равномерного слоя материала и оснащена системой PLC для многоступенчатой классификации, что снижает энергопотребление на 30–50%.

Заключение

3R Raymond мельница доказала свою эффективность как базовое решение для тонкого помола. Однако для достижения сверхтонких фракций, максимальной экономии энергии и соответствия строгим экологическим нормам, современное производство все чаще обращается к инновациям, таким как MW и LUM мельницы. Выбор конкретной модели зависит от технических требований, желаемой тонкости продукта и экономических аспектов проекта.

FAQ (Часто задаваемые вопросы)

Вопрос: В чем основное различие между мельницей Раймонд 3R и MW Ультратонкой мельницей?

Ответ: Ключевое отличие – в конечной тонкости продукта и эффективности. 3R Raymond мельница работает в диапазоне 80-325 меш, в то время как MW мельница достигает 2500 меш. MW мельница также значительно энергоэффективнее и производительнее на задачах сверхтонкого помола.

Вопрос: Можно ли использовать мельницу Раймонд для помола влажных материалов?

Ответ: Нет, стандартные мельницы Раймонд предназначены для сухого помола материалов с влажностью не более 6%. Для влажных материалов требуется предварительная сушка или использование мельниц с функцией сушки (например, вертикальных мельниц LM серии).

Вопрос: Каковы преимущества вертикальной компоновки LUM мельницы по сравнению с горизонтальной схемой Raymond?

Ответ: Вертикальная компоновка LUM мельницы обеспечивает более компактную площадь размещения, интегрирует несколько процессов в одном агрегате, упрощает обслуживание благодаря выдвижной конструкции роликов и, как правило, обладает более высокой энергоэффективностью за счет оптимизированной аэродинамики.
