3R3015 Мельница Раймонд: Технические характеристики и принцип работы
3R3015 Мельница Раймонд: Технические характеристики и принцип работы
Мельница Раймонд серии 3R3015 представляет собой оборудование первого поколения помольных систем от компании Liming Heavy Industry. Эта модель сохраняет все преимущества классической конструкции Раймонд, включая компактные габариты, низкие инвестиционные затраты и экономичное энергопотребление, что делает её востребованной в различных отраслях промышленности.
Технические характеристики 3R3015
Модель 3R3015 относится к категории среднепроизводительных мельниц с следующими ключевыми параметрами:
- Размер подачи материала: менее 25 мм
- Производительность: 0,6–5 т/ч
- Количество помольных роликов: 3 шт.
- Диаметр помольного кольца: 300 мм
- Высота помольного кольца: 150 мм
- Тонкость готового продукта: 80–325 меш
Принцип работы

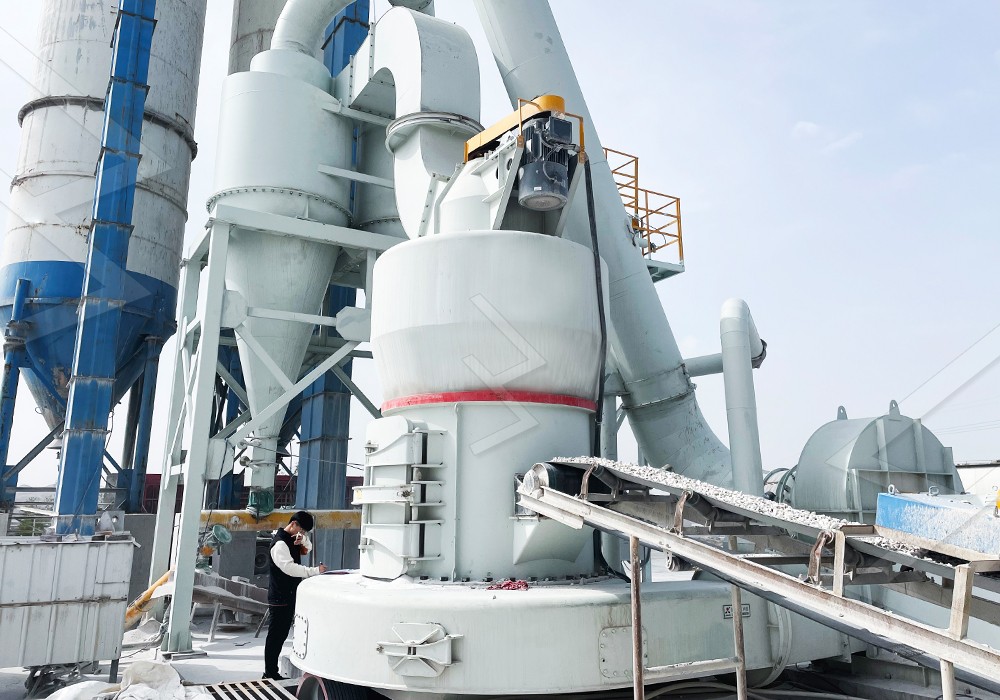

Технологический процесс измельчения в мельнице Раймонд 3R3015 осуществляется по следующей схеме:
Исходное сырье предварительно дробится щековой дробилкой до размера частиц менее 25 мм. Измельчённые материалы поступают в бункер накопитель, откуда с помощью электромагнитного вибропитателя равномерно и непрерывно подаются в помольную камеру.
В рабочей зоне под действием центробежной силы ролики отклоняются наружу и прижимаются к помольному кольцу. Лопатки захватывают материал и направляют его в зону контакта между роликами и кольцом, где происходит его измельчение.
После первичного помола материал подхватывается воздушным потоком, создаваемым вентилятором, и поступает в сепаратор для классификации. Частицы, соответствующие требуемой тонкости, направляются в циклонный коллектор и выводятся через разгрузочный клапан как готовая продукция. Более крупные фракции возвращаются в помольную камеру для повторного измельчения.
Области применения
3R3015 Мельница Раймонд находит применение в различных отраслях промышленности:
- Цементная промышленность
- Угольная энергетика
- Системы десульфуризации на ТЭЦ
- Металлургическая промышленность
- Химическая промышленность
- Производство неметаллических минералов
- Строительные материалы и керамика
Современные альтернативы
Для клиентов, которым требуется более высокая производительность и возможность получения сверхтонкого порошка, компания LIMING рекомендует современные разработки – MW Ультратонкую мельницу и LUM Ультратонкую вертикальную мельницу.
MW Ультратонкая мельница обеспечивает производительность 0,5–25 т/ч при входном размере материала 0–20 мм. Оборудование оснащено высокоэффективным импульсным пылеуловителем и системой шумоподавления, что делает производственный процесс экологически безопасным. Уникальная конструкция помольных роликов и кольца повышает эффективность измельчения на 40% по сравнению с традиционными мельницами.
LUM Ультратонкая вертикальная мельница с производительностью 5–18 т/ч представляет собой инновационную разработку, сочетающую технологии роликового измельчения и классификации порошка. Оборудование позволяет получать продукт с регулируемой тонкостью от 325 до 2500 меш и отличается энергосберегающей технологией многоступенчатой классификации.
FAQ
Каков срок службы помольных роликов в мельнице 3R3015?
Срок службы роликов зависит от абразивности перерабатываемого материала и составляет в среднем 800–1200 часов непрерывной работы.
Возможно ли регулирование тонкости помола в процессе работы?
Да, тонкость помола регулируется изменением скорости вращения ротора классификатора без остановки оборудования.
Какие меры безопасности предусмотрены в конструкции мельницы?
Оборудование оснащено системой защиты от перегрузки и аварийной остановки, а также герметичной конструкцией, предотвращающей выброс пыли в рабочее пространство.
Требуется ли специальное основание для установки мельницы?
Мельница монтируется на железобетонном фундаменте, расчет которого выполняется с учетом местных грунтовых условий и динамических нагрузок.
