4R Мельница Раймонд для помола до 1200 меш: принцип работы и характеристики

4R Мельница Раймонд для помола до 1200 меш: принцип работы и характеристики

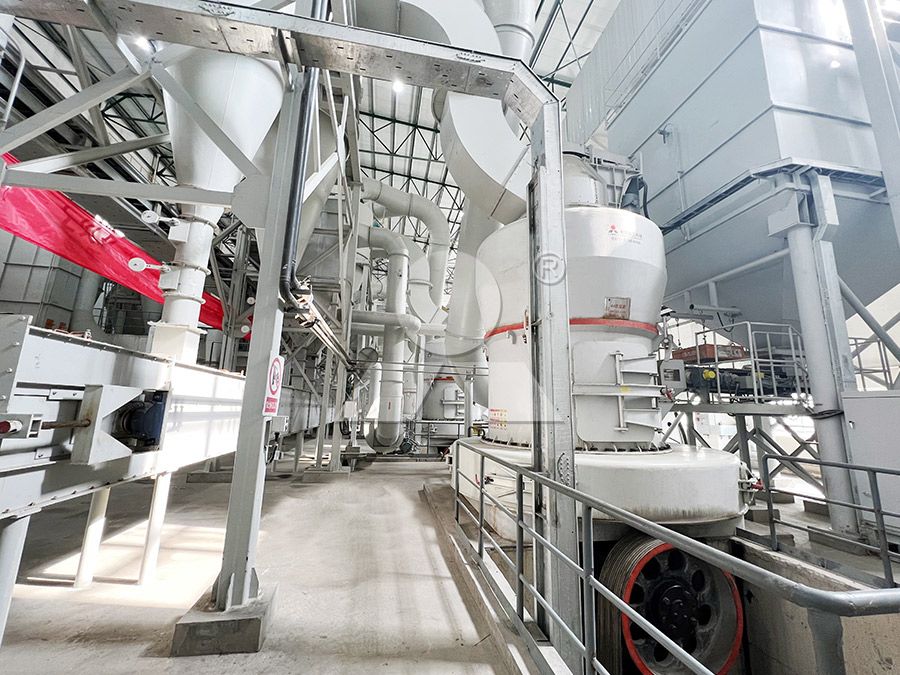

Мельница Раймонда серии R, в частности модель 4R, является проверенным решением для тонкого помола неметаллических минералов с выходной тонкостью до 1200 меш. Это оборудование первого поколения от компании Liming Heavy Industry, которое благодаря постоянным оптимизациям сохраняет свою актуальность, предлагая надежность, простоту эксплуатации и экономическую эффективность.

Принцип работы 4R Мельницы Раймонд

Работа мельницы основана на роликово-кольцевом методе измельчения. Подготовленное сырье (размером до 25 мм) подается через питатель в центральную часть вращающегося помольного стола (шлифовального кольца). Под действием центробежной силы материал перемещается к периферии, попадая в зону между четырьмя помольными роликами (конфигурация 4R) и кольцом.

Ролики, подвешенные на маятниковой системе, прижимаются к кольцу и, перекатываясь по нему, раздавливают и истирают материал. Измельченный порошок увлекается потоком воздуха, создаваемым вентилятором, и направляется в сепаратор (классификатор). Здесь происходит разделение: частицы, достигшие требуемой тонкости (до 1200 меш), проходят через классификатор и осаждаются в циклоне-сборнике как готовый продукт. Более крупные частицы возвращаются под действием гравитации в помольную камеру для повторного измельчения. Система воздушного потока герметична и работает под регулируемым давлением.

Ключевые характеристики и преимущества

Модель 4R отличается сбалансированными показателями производительности (до 5 т/ч в зависимости от материала) и тонкости помола. Ее основные преимущества включают:

• Компактность и низкие капитальные затраты: Простая и надежная конструкция требует меньше места и первоначальных инвестиций по сравнению с более сложными мельничными системами.
• Энергоэффективность: Оптимизированная кинематика роликов и эффективный сепаратор обеспечивают низкий удельный расход энергии на тонну продукта.
• Экологичность: Полностью замкнутый цикл с циклоном и рукавным фильтром минимизирует выбросы пыли, соответствуя экологическим стандартам.
• Надежность и простота обслуживания: Прочная конструкция и легкий доступ к ключевым узлам, таким как помольные ролики и кольца, сокращают время простоя.

Эволюция технологий: переход на сверхтонкий помол

В то время как 4R Мельница Раймонд отлично справляется с задачами в диапазоне 80-1200 меш, современные требования рынка часто диктуют необходимость получения более тонких и однородных порошков (1500-2500 меш и выше) с большей эффективностью. Для таких задач классическая конструкция Раймонда достигает своих технологических пределов, особенно в части точности классификации и энергозатрат.

Для удовлетворения спроса на сверхтонкий помол наша компания разработала принципиально новое поколение оборудования. Мы рекомендуем обратить внимание на MW Ультратонкую мельницу – флагманское решение для получения порошков в диапазоне 325-2500 меш.

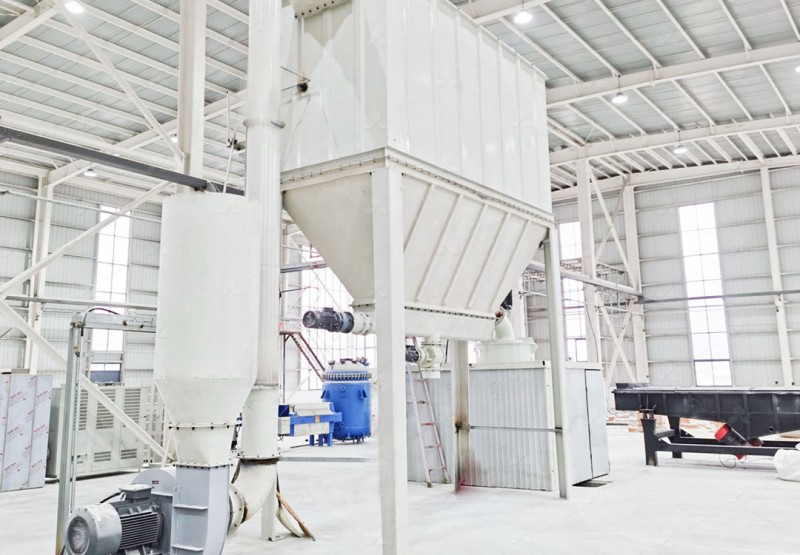

MW Ультратонкая мельница: следующая ступень эффективности

Это оборудование создано для клиентов, которым критически важны высокая тонкость, однородность частиц и экологичность производства. В отличие от мельниц Раймонда, в MW применена инновационная кривая помольного ролика и кольца, а также высокоточный клеточный классификатор немецкой технологии. Это обеспечивает на 40% более высокую производительность при той же мощности, чем у струйных и мешалочных мельниц, а энергопотребление системы составляет лишь около 30% от струйной мельницы.

Ключевые особенности MW мельницы:

• Тонкость регулируется в широком диапазоне 325-2500 меш (d97 ≤ 5 мкм).
• Отсутствие подшипников и винтов в помольной камере исключает риск загрязнения продукта и поломок от вибрации.
• Высокоэффективный импульсный пылеуловитель и система шумоподавления обеспечивают чистую и тихую работу.
• Производительность достигает 0,5–25 т/ч при входном размере материала 0–20 мм.

Для проектов, требующих вертикальной компоновки и максимальной автоматизации процессов, также стоит рассмотреть LUM Ультратонкую вертикальную мельницу, которая объединяет помол, классификацию и транспортировку в одном агрегате с выдающейся стабильностью работы.

Заключение

4R Мельница Раймонд остается надежным и экономичным выбором для многих стандартных задач тонкого помола. Однако для достижения новых уровней тонкости, эффективности и экологичности современная промышленность переходит на специализированное оборудование, такое как MW Ультратонкая мельница. Наши специалисты готовы помочь подобрать оптимальное решение, исходя из ваших конкретных требований к материалу, тонкости и производительности.

FAQ (Часто задаваемые вопросы)

1. В чем основное различие между 4R Мельницей Раймонд и MW Ультратонкой мельницей?
   Основное отличие – в максимальной достижимой тонкости и эффективности. 4R Раймонд оптимальна до 1200 меш, в то время как MW мельница стабильно работает в диапазоне 325-2500 меш с более высокой производительностью и на 30-40% меньшим энергопотреблением на тонну сверхтонкого продукта.
2. Какие материалы можно обрабатывать на 4R мельнице?
   Она подходит для невзрывоопасных и негорючих материалов с твердостью до 7 по Моосу: известняк, кальцит, доломит, тальк, барит, гипс, каолин, бентонит и др.
3. Требуется ли предварительная сушка материала?
   Да, для эффективной работы 4R Мельницы Раймонд влажность подаваемого материала не должна превышать 6-8%. В MW и LUM мельницах часто реализована функция одновременной сушки и помола.
4. Как регулируется тонкость помола в 4R мельнице?
   Тонкость регулируется изменением скорости вращения классификатора (сепаратора) и угла наклона его лопаток, что позволяет контролировать размер частиц, уносимых воздушным потоком.
