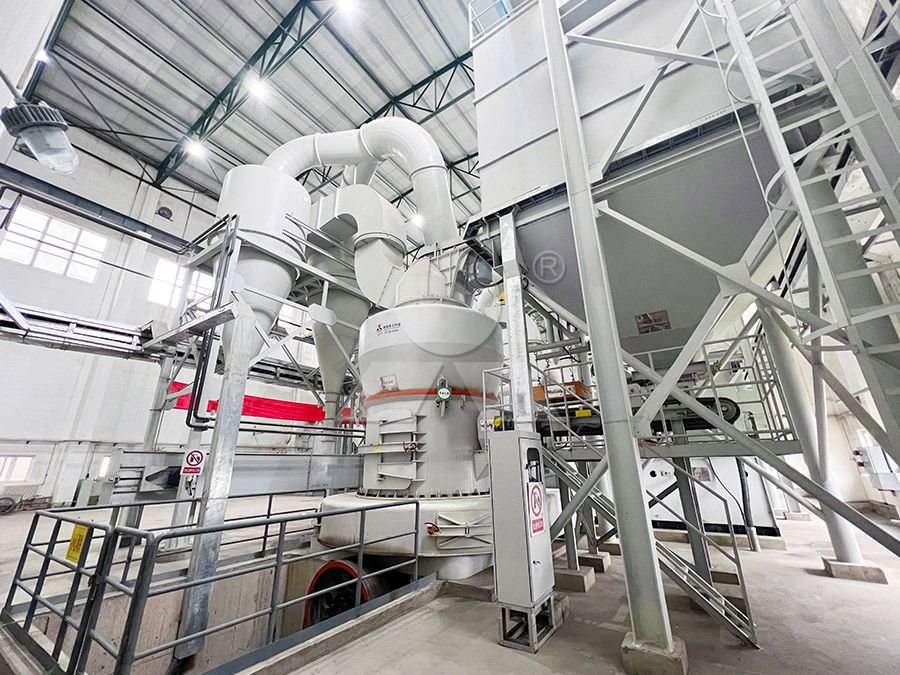

Мельница Раймонд серии 4R3220 представляет собой оборудование первого поколения компании Liming Heavy Industry для тонкого помола различных материалов. Эта модель отличается надежной конструкцией, простотой эксплуатации и обслуживания, что делает ее популярным выбором для многих производственных процессов.
Технические характеристики
Мельница 4R3220 имеет следующие основные технические параметры:
- Количество роликов: 4
- Диаметр ролика: 320 мм
- Высота ролика: 200 мм
- Внутренний диаметр кольца: 970 мм
- Производительность: 0,6–5 т/ч
- Размер подачи: менее 25 мм
- Тонкость готового продукта: 80–325 меш
- Мощность главного двигателя: 37 кВт
Принцип работы
Процесс измельчения в мельнице Раймонд 4R3220 осуществляется следующим образом:
Сырье предварительно дробится до размера менее 25 мм и подается в бункер. Из бункера материал через электромагнитный вибрационный питатель равномерно поступает в помольную камеру. В камере вращающиеся ролики под действием центробежной силы прижимаются к кольцу и измельчают материал.
После измельчения материал подхватывается воздушным потоком от вентилятора и поступает в сепаратор для классификации. Частицы, соответствующие требуемой тонкости, направляются в циклонный коллектор и выгружаются как готовая продукция. Более крупные частицы возвращаются в помольную камеру для повторного измельчения.
Области применения
4R3220 Мельница Раймонд широко применяется для измельчения различных неметаллических минералов с твердостью до 7 по шкале Мооса:
- Известняк, кальцит, доломит
- Гипс, барит, мрамор, тальк
- Угольный порошок
- Полевой шпат
Оборудование используется в цементной промышленности, угольной энергетике, металлургии, химической промышленности, производстве строительных материалов и керамики.
Преимущества
Мельница Раймонд 4R3220 обладает рядом преимуществ:
- Компактные габариты и небольшая занимаемая площадь
- Низкие инвестиционные затраты
- Энергосбережение
- Простота эксплуатации и обслуживания
- Стабильная и надежная работа
- Экологичность (система работает под отрицательным давлением)
Современные альтернативы

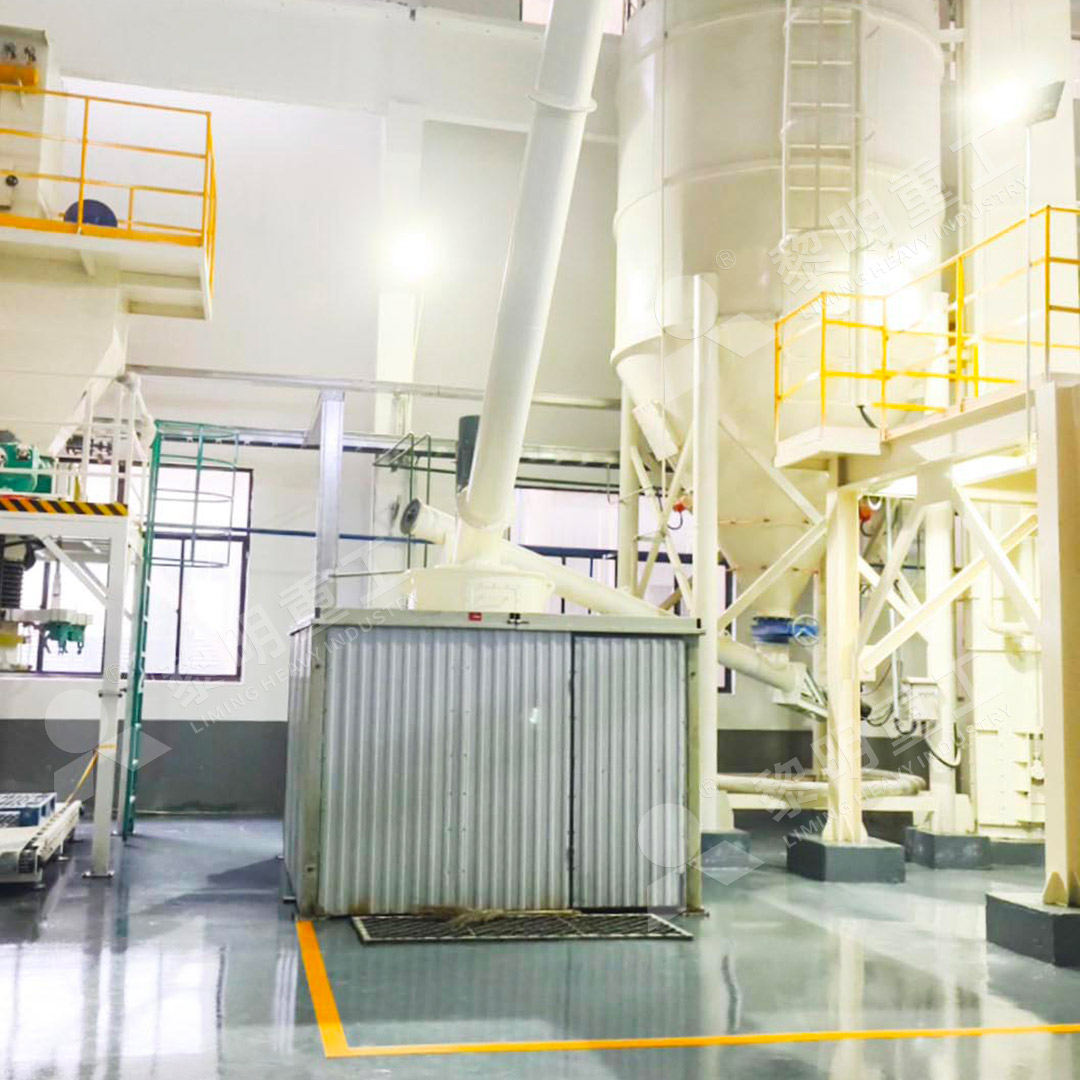

Для клиентов, которым требуется более высокая производительность и возможность получения сверхтонкого порошка, компания LIMING рекомендует современное оборудование — MW Ультратонкая мельница.
MW Ультратонкая мельница предназначена для получения сверхтонкого порошка с регулируемой тонкостью помола от 325 до 2500 меш. Оборудование оснащено высокоэффективным импульсным пылеуловителем и глушителем, что позволяет снизить запылённость и уровень шума. При одинаковой мощности и тонкости помола производительность MW мельницы на 40% выше, чем у струйных и мешалочных мельниц.
Ключевые преимущества MW Ультратонкой мельницы:
- Более высокая производительность при меньших энергозатратах
- Регулируемая тонкость помола от 325 до 2500 меш
- Отсутствие подшипников и винтов в помольной камере
- Экологичная работа с импульсным пылеуловителем
- Цифровая обработка с высокой точностью
Для задач, требующих особо тонкого помола с высокой точностью классификации, также рекомендуется LUM Ультратонкая вертикальная мельница с производительностью 5–18 т/ч и входным размером материала 0–10 мм.
FAQ
Каков срок службы помольных роликов и колец в мельнице 4R3220?
Срок службы помольных роликов и колец зависит от твердости перерабатываемого материала и составляет в среднем 800-1500 часов непрерывной работы.
Можно ли регулировать тонкость помола в процессе работы?
Да, тонкость помола регулируется изменением скорости вращения классификатора без остановки оборудования.
Какие материалы нельзя измельчать в мельнице Раймонд?
Не рекомендуется измельчать материалы с твердостью выше 7 по шкале Мооса, взрывоопасные и легковоспламеняющиеся вещества.
Как часто требуется техническое обслуживание?
Регламентное техническое обслуживание рекомендуется проводить каждые 300-400 часов работы, включая смазку подшипников и проверку износа рабочих органов.
