6R Мельница Raymond YGM4528: Технические характеристики и принцип работы
6R Мельница Raymond YGM4528: Технические характеристики и принцип работы
Мельница Raymond серии YGM4528 представляет собой усовершенствованное оборудование для помола различных неметаллических минералов с твердостью до 9,3 по шкале Мооса. Эта 6-роликовая мельница отличается высокой производительностью и стабильностью работы, что делает ее популярным выбором для промышленного производства порошков.
Технические характеристики
Модель YGM4528 оснащена шестью помольными роликами диаметром 450 мм и высотой 280 мм. Максимальный размер входного материала составляет 25 мм, а производительность варьируется от 0,6 до 5 т/ч в зависимости от характеристик обрабатываемого материала. Тонкость готового продукта регулируется в диапазоне от 80 до 425 меш.
Основной двигатель мельницы имеет мощность 132 кВт, а вентилятор — 55 кВт. Классификатор оснащен двигателем мощностью 15 кВт. Общий вес оборудования составляет approximately 22 тонны.
Принцип работы
Рабочий процесс мельницы Raymond YGM4528 начинается с подготовки сырья. Материал дробится до размера менее 25 мм и подается в бункер через элеватор. Электромагнитный вибрационный питатель обеспечивает равномерную подачу материала в помольную камеру.
В помольной камере шесть роликов, подвешенных на крестовине, прижимаются к помольному кольцу под действием центробежной силы. Материал захватывается лопатками и подается в зону между роликами и кольцом, где происходит его измельчение.
После помола материал подхватывается воздушным потоком, создаваемым вентилятором, и направляется в сепаратор. В сепараторе происходит классификация частиц: крупные частицы возвращаются в помольную камеру для повторного измельчения, а мелкие, соответствующие заданной тонкости, вместе с воздушным потоком поступают в циклонный коллектор, где осаждаются и выводятся через разгрузочный клапан.
Области применения

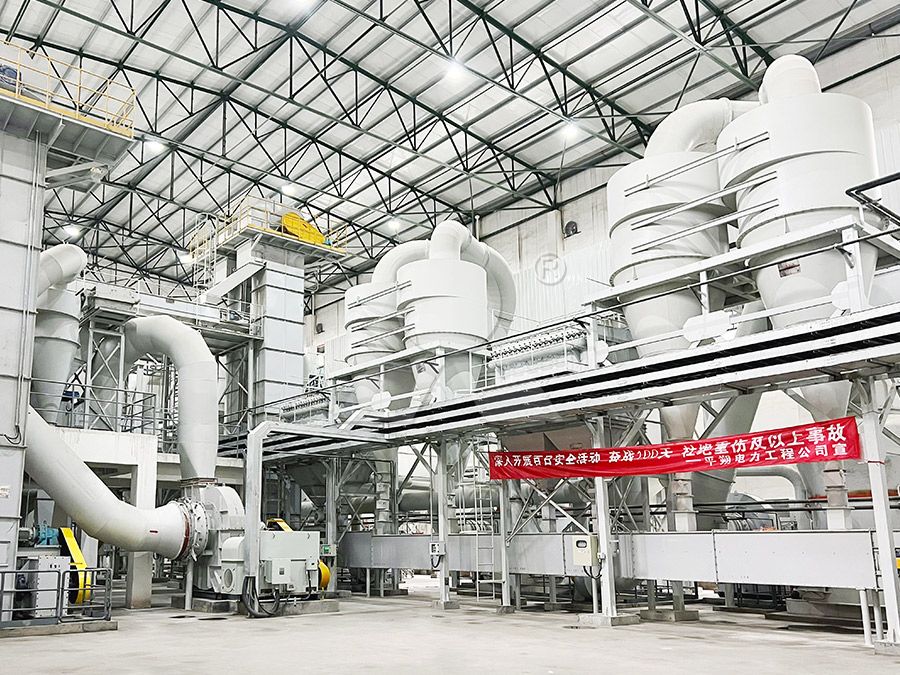

YGM4528 эффективно обрабатывает широкий спектр материалов, включая известняк, кальцит, доломит, барит, тальк, гипс, мрамор, полевой шпат и другие неметаллические минералы. Оборудование находит применение в цементной промышленности, металлургии, химическом производстве, энергетике и других отраслях.
Рекомендуемое оборудование
Для клиентов, которым требуется более тонкий помол, мы рекомендуем рассмотреть MW Ультратонкую мельницу. Это оборудование обеспечивает тонкость помола от 325 до 2500 меш с производительностью 0,5–25 т/ч. MW мельница оснащена высокоэффективным импульсным пылеуловителем и системой шумоподавления, что делает процесс экологически безопасным.
Для самых требовательных задач сверхтонкого помола предлагаем LUM Ультратонкую вертикальную мельницу с производительностью 5–18 т/ч. Это оборудование сочетает немецкие технологии классификации порошка с тайваньскими решениями в области роликового измельчения, обеспечивая высочайшее качество готового продукта.
Преимущества системы
Мельница Raymond YGM4528 отличается надежной конструкцией, простотой в эксплуатации и обслуживании. Система пылеулавливания обеспечивает экологическую безопасность, а автоматизация процесса позволяет минимизировать участие оператора.
Шестироликовая конструкция обеспечивает равномерное распределение нагрузки и повышает эффективность помола. Все critical компоненты изготовлены из износостойких материалов, что значительно увеличивает срок службы оборудования.
FAQ
Каков срок службы помольных роликов и колец?
При правильной эксплуатации и своевременном обслуживании срок службы помольных роликов и колец составляет 1-2 года в зависимости от абразивности обрабатываемого материала.
Возможно ли регулирование тонкости помола во время работы?
Да, тонкость помола регулируется изменением скорости вращения классификатора без остановки оборудования.
Какие меры безопасности предусмотрены в конструкции?
Мельница оснащена системой аварийной остановки, защитой от перегрузки двигателей и предохранительными клапанами в пневматической системе.
Требуется ли специальный фундамент для установки?
Да, для установки необходим железобетонный фундамент, способный выдержать вес оборудования и динамические нагрузки.
