R-тип мельницы Раймонд: принцип работы и преимущества

R-тип мельницы Раймонд: принцип работы и преимущества

Мельница Раймонда серии R представляет собой усовершенствованное оборудование для тонкого и сверхтонкого помола неметаллических минералов с твердостью до 7 по шкале Мооса. Благодаря многолетним инновациям и оптимизации, современные R-типы сохранили проверенную временем надежность, значительно повысив эффективность и экологичность.

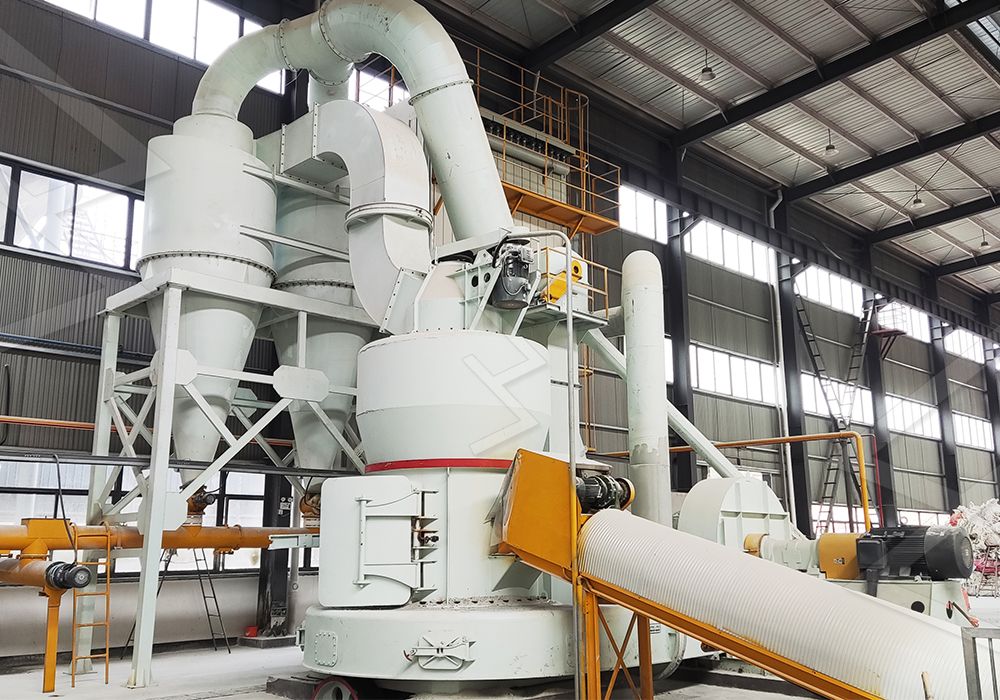

Принцип работы

Рабочий процесс можно разделить на несколько ключевых этапов:

1. Подготовка и подача материала: Исходное сырье (размером менее 25 мм) дробится до необходимой фракции, после чего с помощью элеватора и электромагнитного вибропитателя равномерно и непрерывно подается в помольную камеру.
2. Измельчение: В камере вращающиеся на центральном валу ролики под действием центробежной силы прижимаются к помольному кольцу. Подаваемый материал захватывается лопатками и поступает в зону между роликами и кольцом, где происходит его раздавливание и истирание.
3. Классификация и сепарация: Измельченный порошок потоком воздуха, создаваемым вентилятором, поднимается в сепаратор (классификатор). Здесь крупные частицы отбрасываются лопастями обратно на доизмельчение, а фракция, соответствующая заданной тонкости, проходит дальше.
4. Сбор готовой продукции: Квалифицированный порошок вместе с воздушным потоком направляется в циклонный коллектор, где осаждается и выгружается через разгрузочный клапан. Воздух очищается в системе пылеулавливания и возвращается в цикл, что обеспечивает замкнутую, безпылевую работу.

Ключевые преимущества R-типа мельниц Раймонд

• Низкие капитальные и эксплуатационные затраты: Конструкция мельницы компактна, что уменьшает площадь установки. Оптимизированный процесс помола приводит к значительной экономии электроэнергии по сравнению с шаровыми мельницами.
• Высокая эффективность и стабильность: Современные технические решения, такие как улучшенная геометрия роликов и кольца, обеспечивают более высокий выход продукта за один цикл и стабильное качество помола.
• Экологичность: Полностью герметичная система с отрицательным давлением предотвращает выброс пыли. Использование импульсных пылеуловителей и глушителей позволяет соответствовать строгим экологическим нормам.
• Простота обслуживания и надежность: Ключевые узлы, такие как ролики и кольцо, имеют повышенный ресурс. Конструкция обеспечивает легкий доступ для осмотра и замены изнашиваемых деталей.
• Гибкая регулировка: Тонкость готового продукта легко регулируется в диапазоне от 80 до 325 меш путем изменения скорости вращения классификатора.

Эволюция технологий: от классики к сверхтонкому помолу

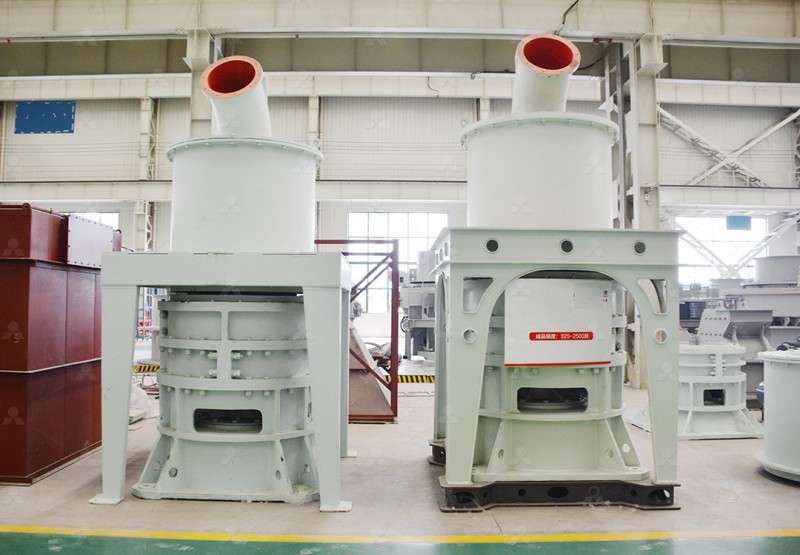

В то время как R-тип мельницы Раймонд остается отличным решением для многих задач тонкого помола, современные требования к производству сверхтонких порошков с регулируемой дисперсностью диктуют необходимость в более продвинутом оборудовании. Для клиентов, чьи проекты требуют получения порошка с тонкостью от 325 до 2500 меш (d97 ≤ 5 мкм) при максимальной энергоэффективности, компания LIMING предлагает инновационное решение — MW Ультратонкую мельницу.

Это оборудование представляет собой качественный скачок в технологии. Его уникальная конструкция с кривыми помола ролика и кольца повышает эффективность измельчения на 40% по сравнению с традиционными струйными мельницами, а энергопотребление системы составляет лишь 30% от их показателей. Важнейшей особенностью является отсутствие подшипников и винтов внутри помольной камеры, что устраняет риск поломок из-за износа уплотнений и обеспечивает возможность непрерывной 24-часовой работы. Высокоэффективный импульсный пылеуловитель и система шумоподавления делают процесс экологически безопасным.

Для задач, требующих еще более высокой степени автоматизации и уникальной технологии многоступенчатой классификации, идеальным выбором станет LUM Ультратонкая вертикальная мельница. Она объединяет помол, классификацию и транспортировку, обеспечивая высочайшую точность разделения частиц и быструю перенастройку под разные материалы. Ее обратимая конструкция с гидравлической системой значительно упрощает обслуживание.

Часто задаваемые вопросы (FAQ)

1. В чем основное отличие R-типа мельницы Раймонд от MW Ультратонкой мельницы?

R-тип оптимален для тонкого помола (80-325 меш) с высокой надежностью и низкими затратами. MW мельница предназначена для сверхтонкого помола (325-2500 меш) с высочайшей энергоэффективностью и отсутствием изнашиваемых деталей в камере помола, что критично для бесперебойного производства.

2. Какие материалы можно обрабатывать на этих мельницах?

Обе мельницы универсальны: известняк, кальцит, доломит, барит, тальк, гипс, мрамор, угольный порошок и другие неметаллические минералы с твердостью до 7 по Моосу.

3. Как обеспечивается экологичность работы мельниц LIMING?

Все мельницы, включая R-тип и MW, проектируются как полностью герметичные системы с отрицательным давлением. Они оснащаются высокоэффективными импульсными пылеуловителями и глушителями, что сводит выбросы пыли и уровень шума к минимуму, соответствующему международным стандартам.

4. Почему в MW мельнице нет подшипников в помольной камере?

Это инженерное решение исключает главный источник потенциальных отказов — износ подшипников и уплотнений из-за абразивной пыли. Смазка главного вала производится снаружи, что позволяет обслуживать оборудование без остановки процесса, гарантируя максимальную надежность и время наработки на отказ.
