Вертикальная мельница для измельчения камня: принцип работы и преимущества
Вертикальная мельница для измельчения камня: принцип работы и преимущества
В современной промышленности переработки нерудных материалов вертикальные мельницы заняли лидирующие позиции, вытесняя традиционные шаровые агрегаты. Их ключевое преимущество — способность совмещать процессы сушки, измельчения, классификации и транспортировки в едином компактном корпусе. Это решение кардинально меняет подход к организации помольных цехов.
Принцип работы вертикальной мельницы
Рабочий процесс основан на комбинации сил давления, сдвига и истирания. Исходный материал с размером частиц, как правило, до 50 мм, подаётся в центр вращающегося помольного стола. Под действием центробежной силы он перемещается к периферии, попадая в зону воздействия помольных роликов (валков).
Схематичное изображение зоны помола: 1 – помольный стол, 2 – помольный ролик, 3 – материал.
Ролики, прижимаемые к слою материала гидравлической или пружинной системой, раздавливают и перетирают частицы. Одновременно через направляющие сопла (сопловое кольцо) в камеру подаётся горячий воздух или газ. Этот поток выполняет две функции: сушит материал и транспортирует измельчённый порошок вверх, к сепаратору.
В динамическом сепараторе происходит классификация: крупные частицы под действием центробежной силы возвращаются на стол для доизмельчения, а мелкие, соответствующие заданной тонкости, уносятся потоком в циклонный коллектор или рукавный фильтр для окончательного сбора. Таким образом, цикл является замкнутым и высокоэффективным.
Ключевые преимущества технологии
Переход на вертикальные мельницы обусловлен комплексом технико-экономических benefits:
- Значительная экономия энергии: Удельный энергопотребление на помол может быть на 30–50% ниже, чем у шаровой мельницы, так как отсутствуют потери на трение тысяч стальных шаров друг о друга и о футеровку.
- Компактность и меньшие капитальные затраты: Система «всё в одном» сокращает занимаемую площадь до 50%. Возможность открытой установки (без здания) further снижает стоимость строительства.
- Высокое качество продукта: Короткое время пребывания материала в зоне помола и оперативная сепарация позволяют точно контролировать гранулометрический состав. Минимальный контакт металлических частей снижает железозагрязнение, что критично для производства высокобелых наполнителей.
- Экологичность и низкий уровень шума: Полная герметичность и работа под разрежением исключают пылевыделение. Конструкция обеспечивает низкий уровень вибрации и шума, соответствующий строгим нормам.
- Удобство обслуживания: Современные модели, такие как LUM Ультратонкая вертикальная мельница, оснащены гидравлической системой вывода роликов из корпуса. Это позволяет проводить осмотр и замену изнашиваемых частей без сложных демонтажных работ, минимизируя простой.

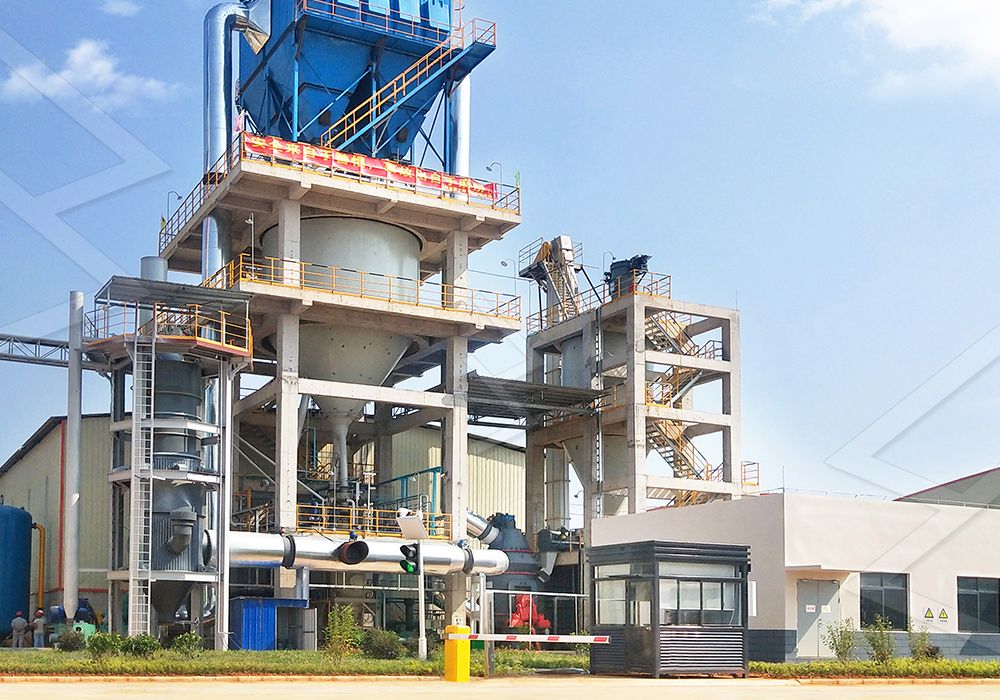

Цифровая панель управления с ПЛК для точного контроля параметров помола.
Области применения и выбор оборудования
Вертикальные мельницы универсальны и применяются для помола известняка, доломита, мрамора, талька, барита, гипса, угля, шлака и других материалов с твёрдостью до 9 по Моосу. Критически важным является правильный выбор модели под конкретную задачу, учитывая требуемую производительность, тонкость помола и свойства материала (влажность, абразивность).
Для задач, где требуется получение сверхтонких порошков в диапазоне от 325 до 2500 меш, оптимальным решением является MW Ультратонкая мельница. Её ключевая особенность — уникальная конструкция кривых помола ролика и кольца, разработанная для максимального увеличения эффективности истирания. При одинаковой мощности её производительность может быть на 40% выше, чем у струйных мельниц, а энергопотребление системы — всего 30% от их показателей. Важным инженерным решением является отсутствие подшипников и винтов внутри помольной камеры, что устраняет риски поломок из-за ослабления крепежа и позволяет осуществлять непрерывную работу.
Заключение
Вертикальные мельницы представляют собой технологический стандарт для сухого измельчения минерального сырья. Их принцип работы, сочетающий механическое воздействие и пневмотранспорт, обеспечивает недостижимую для традиционных агрегатов энергоэффективность, компактность и контроль качества продукта. Внедрение современных моделей, таких как MW и LUM, позволяет предприятиям не только оптимизировать производственные затраты, но и выходить на рынки высококачественных тонкодисперсных продуктов.

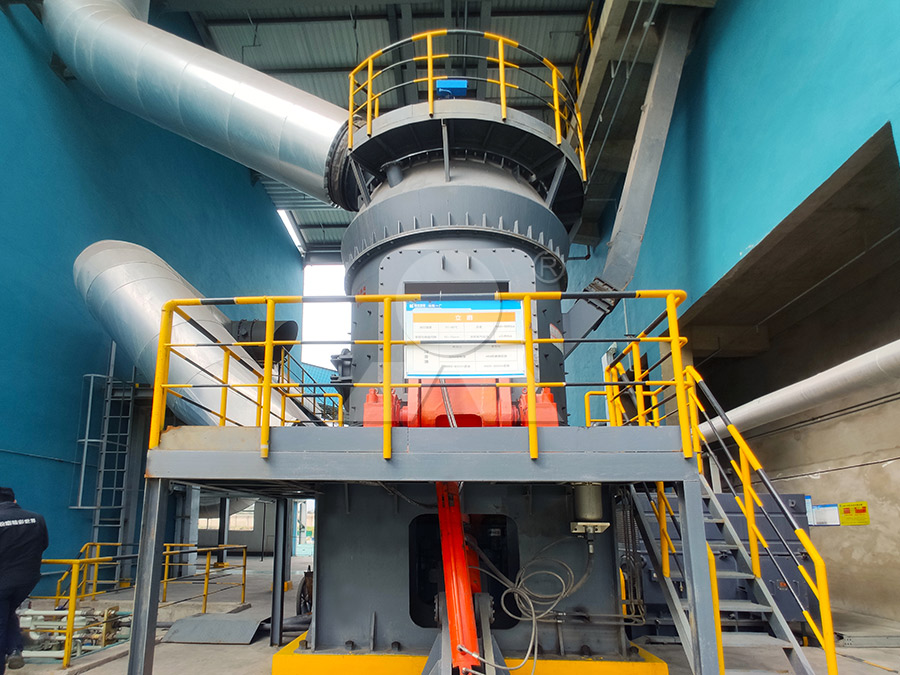

Промышленная установка вертикальной мельницы на производственной площадке.
FAQ (Часто задаваемые вопросы)
1. Какая максимальная тонкость помола achievable на вертикальной мельнице?
Современные ультратонкие модели, такие как MW, позволяют регулировать тонкость готового продукта в диапазоне от 325 до 2500 меш (d97 ≤ 5 мкм) за один проход благодаря высокоточному клеточному классификатору.
2. Как вертикальная мельница справляется с влажным материалом?
Конструкция предусматривает подачу горячего газа (до 450°C) в помольную камеру. Это позволяет одновременно сушить материал (с влажностью до 15-20%) и измельчать его, что исключает необходимость в отдельной сушильной установке.
3. В чём main преимущество вертикальной мельницы перед шаровой в контексте чистоты продукта?
Отсутствие прямого металло-металлического контакта (ролики давят на слой материала) и использование в конструкции износостойких сплавов минимизирует железозагрязнение. Это критически важно для производства наполнителей для бумаги, полимеров, красок и косметики.
4. Насколько сложно обслуживание таких мельниц?
Конструкция последнего поколения, например LUM, разработана для удобства обслуживания. Гидравлическая система позволяет дистанционно выводить ролики из рабочей зоны для осмотра или замены футеровки, что значительно сокращает время простоя.
5. Каков typical срок службы помольных элементов?
Срок службы роликов и помольного стола из высокоизносостойких сплавов может достигать 6000–8000 часов работы в зависимости от абразивности материала. Симметричная конструкция часто позволяет перевернуть изношенные элементы, удваивая их ресурс.
