Вертикальная мельница для помола гранулированного доменного шлака: принцип работы и преимущества

Вертикальная мельница для помола гранулированного доменного шлака: принцип работы и преимущества

Гранулированный доменный шлак (ГДШ) является ценным побочным продуктом металлургического производства. Его переработка в микропорошок позволяет получить высококачественную добавку для цемента и бетона, значительно улучшающую их эксплуатационные характеристики. Наиболее эффективным оборудованием для решения этой задачи являются современные вертикальные мельницы (валковые мельницы).

Принцип работы вертикальной мельницы

Технологический процесс помола шлака в вертикальной мельнице представляет собой комплексную операцию, объединяющую сушку, помол, сепарацию и транспортировку продукта.

Основными компонентами мельницы являются: приводной двигатель, редуктор, помольный стол (тарелка), помольные валки (ролики), сепаратор и система подачи горячих газов.

Подготовленное сырье (гранулированный шлак с определенной начальной влажностью) подается через шлюзовой питатель на центр вращающегося помольного стола. Под действием центробежной силы материал перемещается к периферии стола, попадая в зону между столом и помольными валками. Именно здесь происходит основное измельчение за счет раздавливания и истирания.

Одновременно через направляющий аппарат (так называемое «ветровое кольцо») в нижнюю часть мельницы подается поток горячих газов (обычно из газовой горелки или отходящих газов печи). Этот поток выполняет две ключевые функции: сушит материал и транспортирует измельченные частицы вверх, к сепаратору.

В сепараторе, расположенном в верхней части мельницы, происходит классификация частиц по размеру. Крупные фракции под действием силы тяжести или центробежной силы сепаратора возвращаются на помольный стол для доизмельчения. Тонкий продукт (микропорошок шлака), соответствующий заданной тонине помола, выносится потоком газа из мельницы и улавливается в рукавном фильтре или циклоне. Посторонние включения (например, металлические примеси), которые не поддаются измельчению, сбрасываются через специальный шлакоспуск за пределы мельницы.

Ключевые преимущества технологии

Использование вертикальных мельниц для помола шлака предлагает ряд существенных преимуществ по сравнению с традиционными шаровыми мельницами.

• Низкие капитальные и эксплуатационные затраты. Компактная конструкция «все-в-одном» позволяет значительно сократить площадь застройки и объем строительных работ. Энергоэффективность процесса раздавливания в слое материала существенно выше, чем ударно-шарового измельчения, что приводит к экономии электроэнергии до 30-50%.
• Высокая эффективность сушки. Прямой контакт материала с горячим газом внутри мельницы обеспечивает интенсивную сушку даже материалов с высокой начальной влажностью.
• Стабильное качество продукта. Короткое время пребывания материала в мельнице и эффективная сепарация позволяют легко контролировать гранулометрический состав и избежать переизмельчения, обеспечивая высокое качество микропорошка.
• Простота обслуживания и экологичность. Конструкция мельницы предусматривает возможность быстрого вывоза валков наружу для замены футеровки. Работа под разрежением и эффективная система аспирации гарантируют отсутствие пылевыделений и соответствие строгим экологическим нормам.

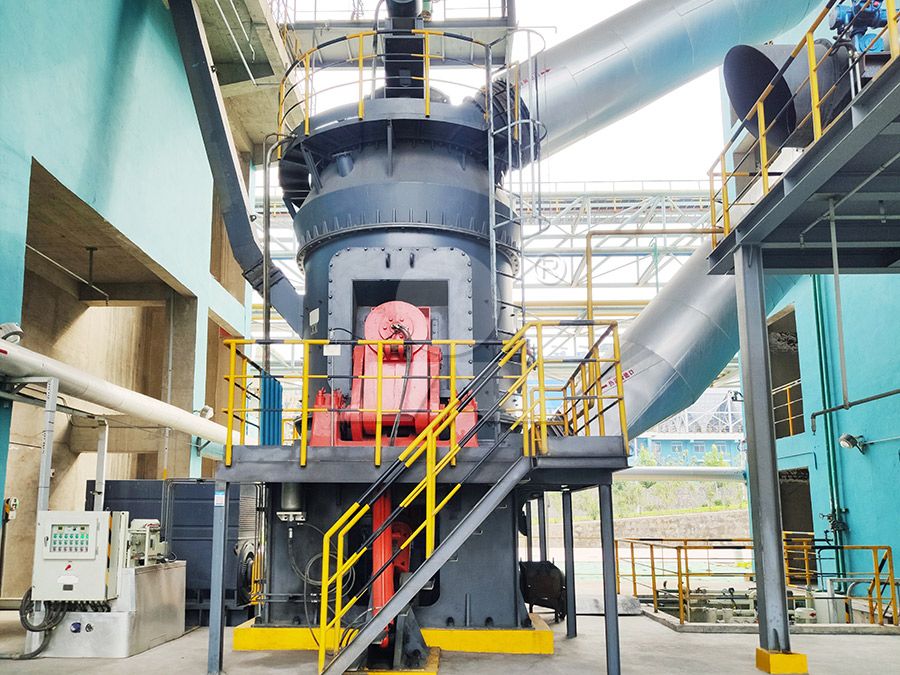

Рекомендуемое оборудование: LM Вертикальная мельница для шлака

Для эффективного помола гранулированного доменного шлака наша компания рекомендует специализированную модель – LM Вертикальную мельницу для шлака. Это оборудование спроектировано с учетом специфических свойств шлака и предназначено для получения продукта тонкостью от 82 до 325 меш (0.84-0.037 мм) с производительностью от 7 до 200 тонн в час.

Ключевые особенности LM мельницы для шлака включают:

• Специальная геометрия помольных валков и плиты, оптимизированная для измельчения абразивных материалов.
• Высокоэффективный сепаратор с возможностью регулировки, обеспечивающий точный контроль тонкости помола.
• Надежная гидравлическая система для создания оптимального давления помола.
• Автоматизированная система управления (АСУТП), обеспечивающая стабильную работу и минимальное вмешательство оператора.
• Компоновка, позволяющая осуществлять легкий доступ для технического обслуживания и замены изнашиваемых частей.

Для проектов, требующих получения сверхтонких продуктов (например, шлакового микропорошка с удельной поверхностью более 600 м²/кг), идеальным решением может стать LUM Сверхтонкая Вертикальная Мельница. Она способна обеспечить тонкость помола в диапазоне от 650 до 3250 меш, что открывает возможности для производства высокоактивных добавок.

Заключение

Вертикальные валковые мельницы представляют собой современное, экономичное и экологичное решение для переработки гранулированного доменного шлака. Их способность совмещать процессы сушки и помола, низкое энергопотребление и способность производить продукт стабильно высокого качества делают их безусловным лидером в данной отрасли. Выбор специализированного оборудования, такого как LM мельница для шлака, позволяет максимально раскрыть потенциал сырья и обеспечить рентабельность производства.

Часто задаваемые вопросы (FAQ)

Вопрос: Какова оптимальная начальная влажность шлака для помола в LM мельнице?
Ответ: LM мельница эффективно справляется с сушкой материала с влажностью до 15-20%. Однако для достижения максимальной производительности рекомендуется предварительное снижение влажности до 8-12%.

Вопрос: Каков срок службы изнашиваемых частей (валков и футеровки стола) при работе со шлаком?
Ответ: Срок службы зависит от абразивности конкретного шлака и режима работы. В среднем, для высококачественных чугунных или наплавленных деталей он составляет от 6000 до 10000 часов работы. Наши мельницы спроектированы для быстрой замены этих элементов.

Вопрос: Возможна ли работа мельницы на «холостом ходу» (без подачи материала)?
Ответ: Нет, работа без материала («холостой ход») не допускается, так как это приводит к прямому контакту валков с плитой и их быстрому износу. Система управления мельницы должна быть настроена на автоматическую остановку при прекращении подачи сырья.

Вопрос: Какие требования к температуре горячих газов на входе в мельницу?
Ответ: Температура газов на входе обычно находится в диапазоне 300-400°C, но точное значение рассчитывается исходя из влажности шлака и требуемой производительности. Система позволяет плавно регулировать температуру.

Вопрос: Как обеспечивается контроль тонкости помола готового продукта?
Ответ: Тонкость помола регулируется путем изменения скорости вращения ротора сепаратора (чаще всего с помощью частотного преобразователя). Это позволяет оперативно и точно настраивать гранулометрический состав продукта в широком диапазоне.
