Линия по производству порошка на вертикальной мельнице: оборудование, процесс и преимущества
Введение в технологии сверхтонкого помола
Современная промышленность предъявляет высокие требования к качеству порошковых материалов. Линия по производству порошка на базе вертикальной мельницы представляет собой интегрированное решение, которое объединяет процессы дробления, сушки, измельчения, классификации и транспортировки в единой замкнутой системе. Такая конфигурация позволяет достичь высокой эффективности при минимальном воздействии на окружающую среду.

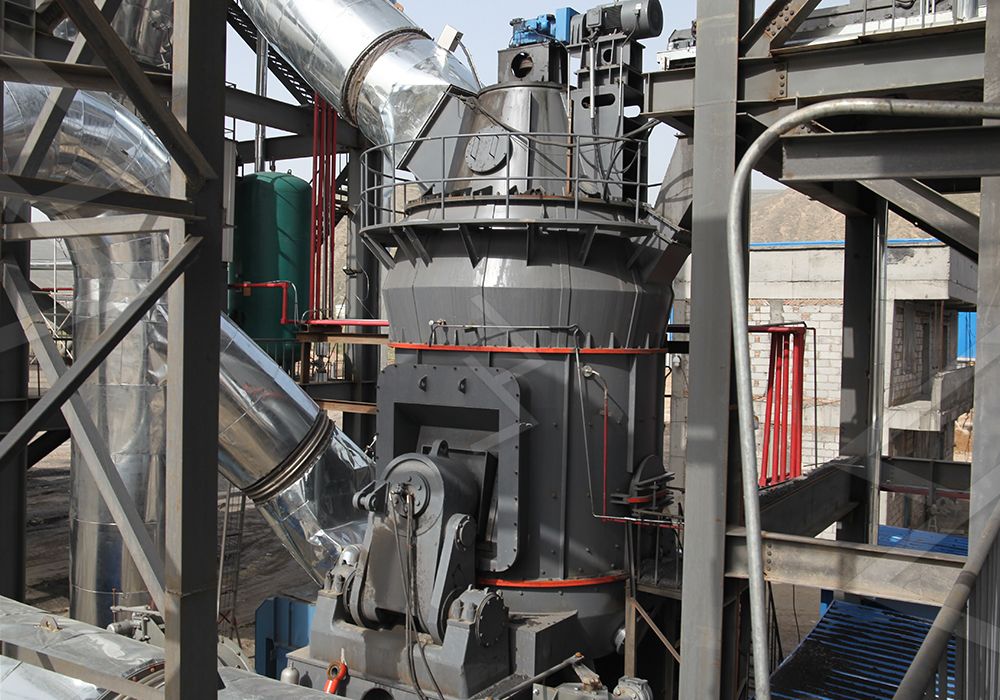

Основное оборудование линии
В состав типовой линии входят: щековая дробилка для первичного дробления, ковшовый элеватор, вибрационный питатель, бункер накопления сырья, основной агрегат — вертикальная мельница, система классификатора, циклонный коллектор, импульсный пылеуловитель, воздуходувка и система трубопроводов. Ключевым элементом является мельница, конструкция которой определяет тонкость помола и энергоэффективность всей линии.
Особого внимания заслуживает модель MW Ультратонкая мельница. Это оборудование способно принимать материал размером до 20 мм и выдавать готовый продукт тонкостью от 325 до 2500 меш. Производительность составляет от 0,5 до 25 т/ч. Внутри помольной камеры отсутствуют подшипники и винты, что исключает риск повреждения уплотнений и обеспечивает круглосуточную работу. Высокоэффективный импульсный пылеуловитель и глушитель делают работу полностью экологичной.

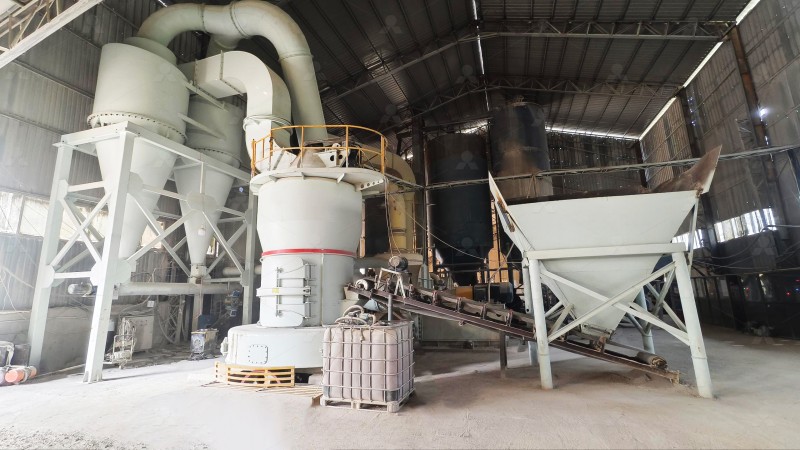

Технологический процесс производства порошка
Процесс начинается с подачи сырья. Крупные куски материала проходят через щековую дробилку, где измельчаются до необходимой фракции. Затем элеватор подает материал в буферный бункер, откуда вибрационный питатель равномерно направляет его в центральную часть помольного стола мельницы.
Под действием центробежной силы материал перемещается к краям стола и попадает под ролики. Конструкция роликов и футеровки стола в мельницах LIMING разработана так, чтобы сформировать равномерный слой материала. Это позволяет достичь высокой производительности за один цикл помола. После измельчения воздушный поток уносит частицы в классификатор. Турбина сепаратора возвращает крупные фракции на повторный помол, а готовый мелкодисперсный продукт направляется в циклонный коллектор для осаждения.
Преимущества использования вертикальных мельниц
Применение вертикальных мельниц в линии сверхтонкого помола имеет ряд неоспоримых преимуществ по сравнению с традиционными шаровыми или струйными мельницами.
Энергоэффективность
Энергопотребление вертикальных мельниц составляет всего 30% от энергозатрат струйных мельниц при той же тонкости и мощности. Это достигается за счет оптимизированной кинематики роликов и применения цифровых технологий управления. Например, модель LUM Ультратонкая вертикальная мельница оснащена системой PLC и технологией многоступенчатой классификации, что позволяет снизить энергопотребление на 30–50% по сравнению с аналогами.
Качество готового продукта
Системы классификации с клеточными сепараторами, разработанные по немецким технологиям, обеспечивают точное разделение частиц. Тонкость готового продукта достигает показателя d97≤5μm за один проход. При этом время пребывания материала в камере минимально, что исключает загрязнение продукта железом и сохраняет высокую белизну и чистоту порошка.
Простота обслуживания
Обратимая конструкция роликов в сочетании с гидравлической системой позволяет быстро выводить помольные узлы из корпуса для замены изношенных элементов. Это сокращает время простоя оборудования и снижает эксплуатационные расходы. Все ключевые детали производятся на станках с ЧПУ, что гарантирует высокую точность обработки и взаимозаменяемость запчастей.
Экологическая безопасность
Система работает под отрицательным давлением, что полностью исключает выброс пыли в атмосферу. Импульсные фильтры и шумозащитные камеры обеспечивают соответствие самым строгим международным экологическим нормам.
FAQ (Часто задаваемые вопросы)
В: Какие материалы можно перерабатывать на линии?
О: Линия подходит для измельчения известняка, кальцита, доломита, нефтяного кокса, гипса, барита, мрамора, талька, угольного порошка и других неметаллических руд. Материалы должны быть негорючими и невзрывоопасными, с твердостью до 9 по шкале Мооса и влажностью не более 10%.
В: Как регулируется тонкость помола?
О: Тонкость регулируется двумя основными способами: изменением скорости вращения ротора классификатора и настройкой давления роликов через гидравлическую систему. На мельницах MW и LUM доступна регулировка в диапазоне от 325 до 2500 меш. Для точной настройки под конкретную задачу можно установить многоголовый классификатор.
В: Какие эксплуатационные расходы у оборудования?
О: Благодаря высокой энергоэффективности и износостойким деталям, эксплуатационные расходы значительно ниже, чем у шаровых и струйных мельниц. Срок службы роликов и колец из специального сплава в 1,7–2,5 раза превышает традиционные. Компания LIMING предоставляет оригинальные запчасти и техническую поддержку для всех моделей.
В: Какой срок окупаемости линии?
О: При условии двухсменной работы (16 часов в сутки) окупаемость наступает в течение 12–18 месяцев благодаря экономии электроэнергии, высокой производительности и минимальным затратам на обслуживание. Компактные размеры установки также позволяют сократить затраты на строительство фундаментов и монтаж.
В: Какое оборудование вы рекомендуете для сверхтонкого помола с производительностью 10 т/ч?
О: Для таких задач оптимально подходит LUM Ультратонкая вертикальная мельница. При входном размере до 10 мм она обеспечивает производительность от 5 до 18 т/ч. Для крупных производств с необходимостью помола до 340 т/ч рекомендуем модель LM Вертикальная мельница, которая принимает сырье до 70 мм и отличается максимальной надежностью.
