Полная система измельчения руды: оборудование и технологический процесс

Полная система измельчения руды: оборудование и технологический процесс

Современная горнодобывающая и перерабатывающая промышленность предъявляет высокие требования к системам измельчения рудных и нерудных материалов. Полноценный технологический процесс включает не только стадию собственно помола, но и предварительное дробление, классификацию, транспортировку и пылеулавливание. Ключевым звеном в этой цепочке является выбор правильного помольного оборудования, которое определяет конечную тонкость продукта, производительность и экономическую эффективность всего предприятия.

Ключевые компоненты технологической линии

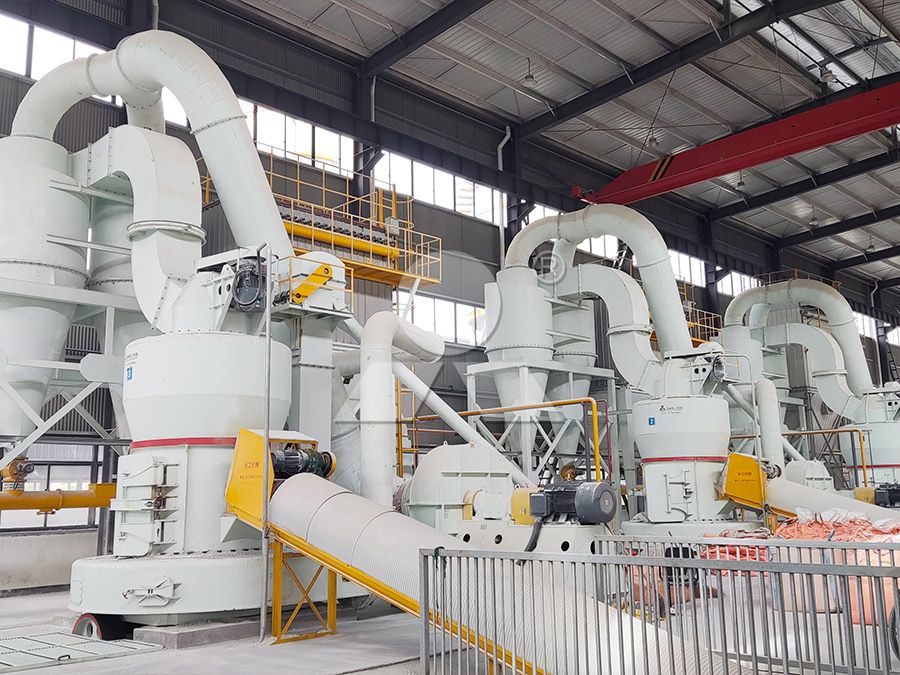

Типовая система измельчения состоит из нескольких взаимосвязанных узлов. Первичное дробление крупных кусков руды осуществляется щековыми или конусными дробилками до размера, приемлемого для подачи в мельницу (обычно 0–50 мм). Далее материал транспортируется элеватором в бункер-накопитель, откуда с помощью вибропитателя равномерно подается в помольную камеру. Сердцем системы является мельница, где происходит основной процесс измельчения. После помола воздушный поток уносит порошок в классификатор (сепаратор), где происходит разделение на фракции. Крупные частицы возвращаются на доизмельчение, а готовый продукт осаждается в циклонах и рукавных фильтрах. Замкнутая система аспирации обеспечивает экологичность производства.

Эволюция помольного оборудования: от шаровых мельниц к вертикальным комплексам

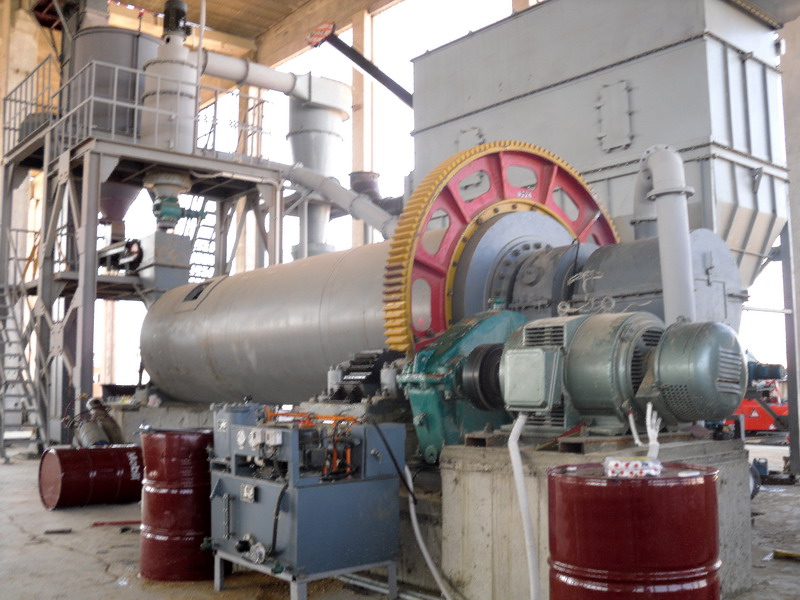

Традиционные шаровые и стержневые мельницы долгое время были основой обогатительных фабрик. Однако их существенные недостатки — высокое энергопотребление, значительные габариты, сложность получения сверхтонких фракций — стимулировали разработку более совершенных агрегатов. Мельницы Раймонда и трапецеидальные мельницы стали следующим шагом, предложив лучшее соотношение производительности и затрат для тонкого помола.

Сегодня лидерами в области переработки руд и минералов являются вертикальные мельницы и ультратонкие помольные комплексы. Они интегрируют в одном корпусе функции сушки, измельчения, классификации и транспортировки, что радикально сокращает площадь размещения и капитальные затраты. Особого внимания заслуживает технология роликового измельчения по неподвижному кольцу, которая обеспечивает высокий КПД и точный контроль гранулометрического состава.

Специализированные решения для сверхтонкого помола

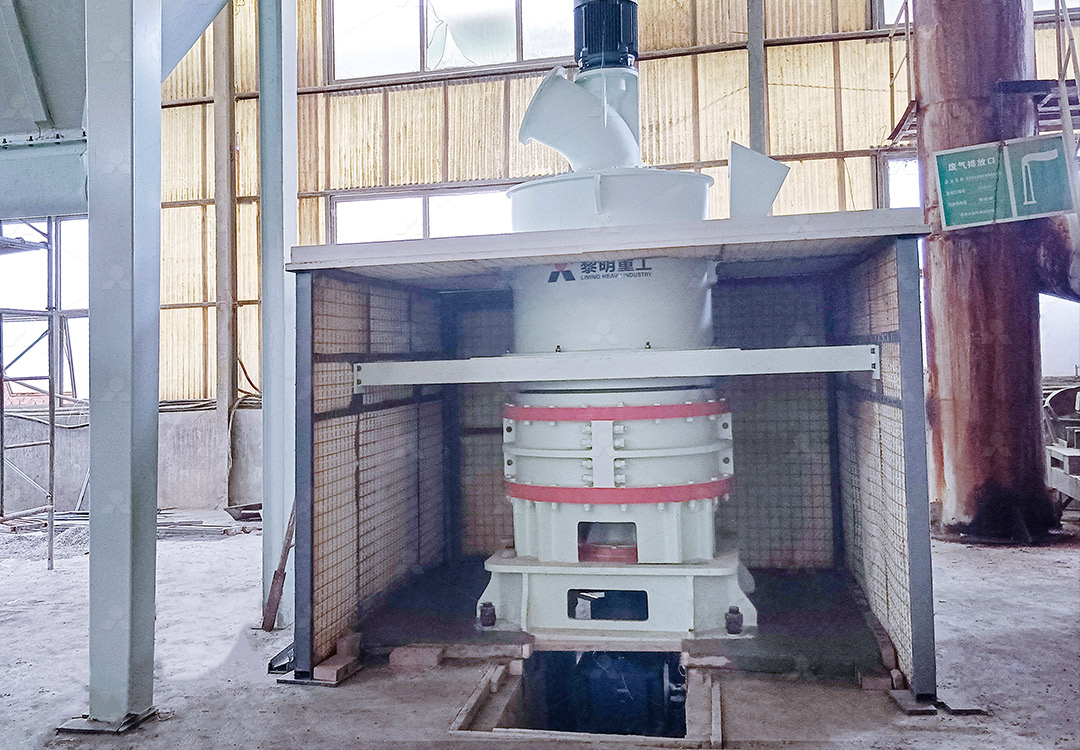

Для задач, требующих получения порошков с тонкостью от 325 до 2500 меш (d97 ≤ 5 мкм), стандартные мельницы часто неэффективны. Здесь на первый план выходят специализированные ультратонкие мельницы. Например, MW Ультратонкая мельница от компании LIMING представляет собой передовое решение для таких производств. Её ключевые преимущества — высокая энергоэффективность (потребление энергии составляет лишь 30% от струйной мельницы), отсутствие подшипников и винтов в помольной камере, что исключает риск загрязнения продукта и упрощает обслуживание, а также встроенный высокоэффективный импульсный пылеуловитель, обеспечивающий соответствие строгим экологическим нормам. Оборудование способно перерабатывать до 25 т/ч материала с входным размером до 20 мм, что делает его идеальным для проектов с высокими требованиями к чистоте и тонкости продукта в химической, фармацевтической и лакокрасочной отраслях.

Тенденции и будущее технологий измельчения

Основные векторы развития — это дальнейшая цифровизация и автоматизация. Современные мельницы оснащаются системами PLC-управления, позволяющими дистанционно контролировать давление помола, скорость вращения классификатора, температуру и другие параметры в реальном времени. Это минимизирует человеческий фактор и обеспечивает стабильность качества. Второй тренд — модульность и облегченное обслуживание. Такие конструктивные решения, как гидравлическая система вывода помольных роликов для замены футеровки без разборки корпуса, как реализовано в LUM Ультратонкой вертикальной мельнице, значительно сокращают время простоев. Третий важный аспект — адаптивность. Оборудование нового поколения должно гибко перенастраиваться под различные типы сырья (от мягкого талька до твердого кварца) и меняющиеся требования рынка к дисперсности продукта.

Заключение

Построение эффективной системы измельчения руды — это комплексная инженерная задача. Успех зависит не только от выбора отдельной мощной мельницы, но и от грамотной компоновки всех узлов, обеспечения их бесперебойной совместной работы и соответствия конечным технологическим и экономическим целям проекта. Инвестиции в современное, энергосберегающее и автоматизированное оборудование, такое как вертикальные и ультратонкие мельницы, окупаются за счет снижения эксплуатационных расходов, повышения выхода качественного продукта и минимизации экологического следа производства.

FAQ (Часто задаваемые вопросы)

1. Какой основной фактор определяет выбор типа мельницы для конкретной руды?

Ключевыми факторами являются: твердость материала по Моосу, требуемая конечная тонкость помола (размер частиц), производительность линии, влажность сырья и чувствительность продукта к переизмельчению или загрязнению железом. Для мягких материалов до 5 Мооса и тонкости 100-325 меш часто достаточно трапецеидальной мельницы. Для более твердых руд и сверхтонкого помола (свыше 325 меш) необходимы вертикальные или специализированные ультратонкие мельницы.

2. Почему современные системы измельчения являются замкнутыми?

Замкнутый цикл с сепаратором и возвратом крупной фракции (хвостов) на доизмельчение позволяет: 1) Резко повысить общую эффективность процесса, избегая переизмельчения части материала; 2) Точнее контролировать гранулометрический состав готового продукта; 3) Экономить энергию, так как мощность расходуется целенаправленно; 4) Обеспечивать полное пылеулавливание внутри системы, делая производство экологически безопасным.

3. Каковы главные преимущества вертикальных мельниц перед шаровыми?

Вертикальные мельницы занимают на 30-50% меньше площади, их энергопотребление ниже на 30-50% при аналогичной производительности. Они совмещают сушку и помол, что критично для влажного сырья. Время нахождения материала в них короче, что упрощает контроль качества и снижает риск загрязнения. Кроме того, уровень шума и вибрации у них значительно ниже.

4. Что обеспечивает «ультратонкость» помола в мельницах типа MW?

Достижение тонкости на уровне 2500 меш обеспечивается комбинацией факторов: специальная геометрия помольных роликов и кольца, создающая оптимальное давление сдвига; высокоточный клеточный или многоголовой классификатор с регулируемой скоростью вращения; многоступенчатый помол (материал последовательно проходит несколько помольных зон); мощная и точно регулируемая система аспирации, обеспечивающая необходимую скорость воздушного потока для сепарации мельчайших частиц.
