Принцип работы вертикальной мельницы для измельчения руды

Введение в вертикальные мельницы для руды

Вертикальные мельницы являются ключевым оборудованием в горнорудной промышленности для тонкого и сверхтонкого измельчения рудных материалов. Они объединяют процессы дробления, сушки, помола и классификации в одном компактном устройстве. Благодаря высокой эффективности и низкому энергопотреблению, такие мельницы широко применяются для переработки известняка, кальцита, доломита, барита, мрамора и других неметаллических руд. В данной статье мы подробно рассмотрим принцип работы вертикальной мельницы, её конструктивные особенности и преимущества.

Основные компоненты и конструкция

Типичная вертикальная мельница состоит из помольного стола, роликов, редуктора, сепаратора, системы подачи материала и пневмосистемы. Помольный стол вращается от главного двигателя через редуктор, а ролики, установленные на поворотных плитах, прижимаются к столу под действием гидравлической или пневматической системы. Материал подаётся в центр стола через шнековый питатель или вибропитатель.

В конструкции современных моделей, таких как MW ультратонкая мельница от компании LIMING, отсутствуют подшипники и винты внутри помольной камеры, что исключает риск повреждения уплотнений и обеспечивает бесперебойную работу в течение 24 часов.

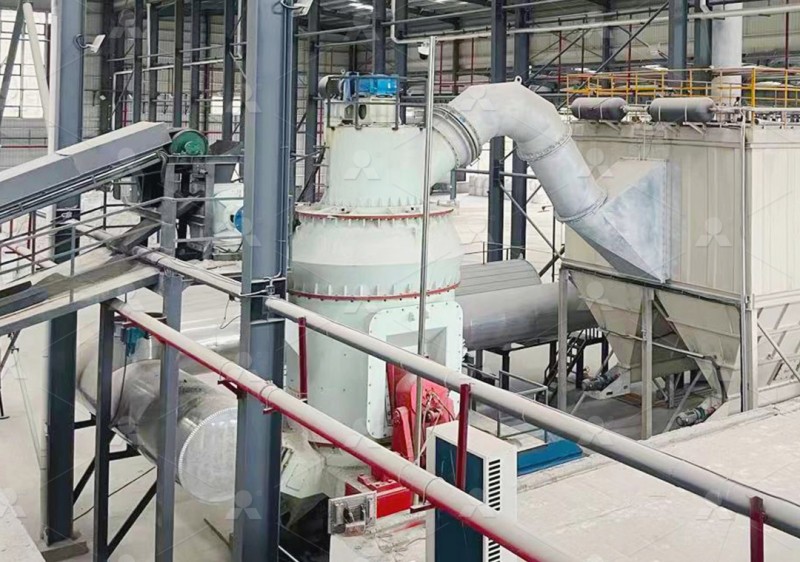

Принцип работы вертикальной мельницы

Процесс измельчения начинается с подачи сырья. Исходный материал (размером до 70 мм в зависимости от модели) предварительно дробится молотковой или щековой дробилкой, затем через элеватор и вибропитатель равномерно поступает в центральную часть помольного стола. Под действием центробежной силы материал перемещается к краям стола и попадает под ролики. Ролики катятся по дорожке кольца, раздавливая и истирая частицы. Крупные куски дробятся непосредственно, а мелкие образуют слой, внутри которого происходит межзерновое истирание.

Измельчённый материал выносится воздушным потоком, создаваемым воздуходувкой, через воздушное кольцо в сепаратор. В сепараторе (например, клеточного типа) крупные частицы отбрасываются и возвращаются на стол для повторного помола, а готовый мелкий порошок (d97 <= 5 мкм) уносится в циклонный коллектор и выгружается через разгрузочный клапан. Посторонние включения, такие как кусочки металла, под действием силы тяжести опускаются в нижнюю часть мельницы и выводятся через шлаковый выпуск.

Тонкость помола регулируется изменением скорости вращения ротора сепаратора и давлением роликов. Например, на мельнице MW ультратонкая мельница тонкость регулируется в пределах 325-2500 меш, что позволяет получать продукт высокого качества для химической, косметической и фармацевтической промышленности.

Преимущества вертикальных мельниц

Современные вертикальные мельницы, такие как MW ультратонкая мельница, обладают рядом преимуществ: производительность на 40%% выше, чем у струйных мельниц, при энергопотреблении всего 30%%; отсутствие подшипников в камере снижает риск поломок; импульсный пылеуловитель и глушители делают работу экологичной и соответствующей национальным стандартам. Цифровая обработка на станках с ЧПУ обеспечивает высокую точность основных узлов, а достаточный запас запчастей от производителя гарантирует надёжную эксплуатацию.

FAQ

Вопрос: Для каких материалов подходит вертикальная мельница?
Ответ: Вертикальные мельницы предназначены для измельчения неметаллических руд: известняк, кальцит, доломит, барит, мрамор, тальк, гипс, угольный порошок и других материалов с твёрдостью до 9 по шкале Мооса и влажностью менее 10%%.

Вопрос: Как регулируется тонкость помола?
Ответ: Тонкость регулируется изменением скорости вращения ротора сепаратора и давлением роликов. На модели MW ультратонкая мельница доступен диапазон 325-2500 меш, что позволяет достичь d97 <= 5 мкм за один проход.

Вопрос: Какое энергопотребление у мельницы?
Ответ: Энергопотребление вертикальных мельниц составляет около 30-50%% от энергопотребления струйных или шаровых мельниц. Например, MW ультратонкая мельница потребляет всего 30%% энергии струйной мельницы при той же тонкости.

Вопрос: Как обеспечивается экологичность работы?
Ответ: Мельницы оснащены высокоэффективными импульсными пылеуловителями и глушителями. Система работает под отрицательным давлением, что исключает выброс пыли, а уровень шума соответствует национальным экологическим стандартам.

Вопрос: Каков срок службы запчастей?
Ответ: Компания LIMING использует износостойкие сплавы для роликов и колец. Срок службы в 1,7-2,5 раза выше, чем у традиционных аналогов. Достаточный запас оригинальных запчастей обеспечивает бесперебойную работу оборудования.
