Принцип работы и регулировка сепаратора в мельнице Раймонда
Принцип работы и регулировка сепаратора в мельнице Раймонда
Сепаратор является ключевым компонентом мельницы Раймонда, отвечающим за классификацию измельченного материала и контроль тонкости готового продукта. Его правильная настройка напрямую влияет на эффективность помола, производительность и качество конечного порошка.
Принцип работы сепаратора

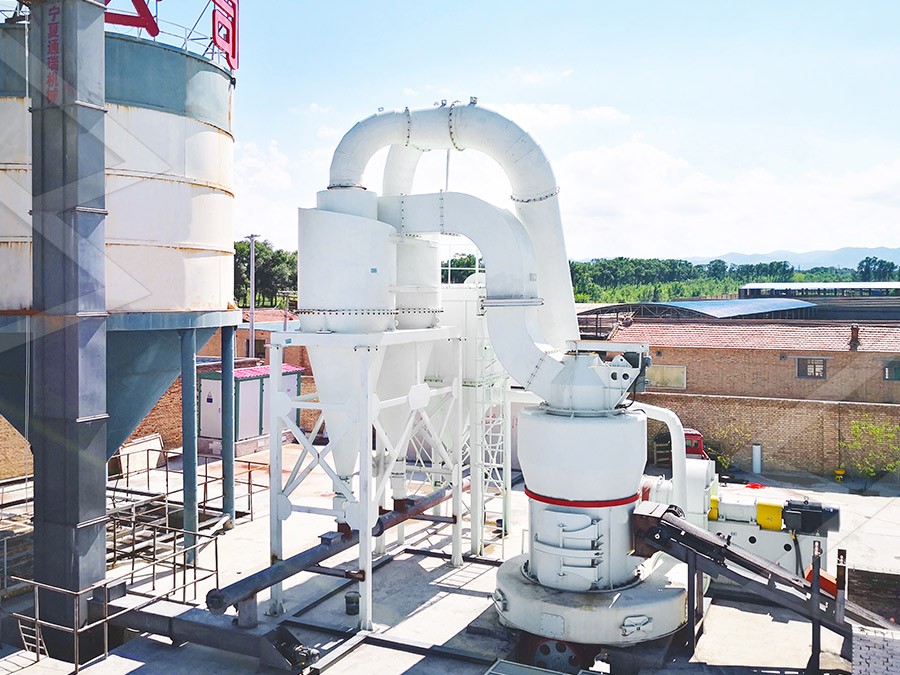

После измельчения в помольной камере материал воздушным потоком, создаваемым вентилятором, транспортируется в сепаратор. Внутри сепаратора расположен ротор с лопатками, вращающийся с регулируемой скоростью. Под действием центробежной силы и аэродинамического сопротивления происходит разделение частиц.
Крупные частицы, которые не прошли классификацию, отбрасываются к стенкам сепаратора и под действием силы тяжести возвращаются по трубе-возвратнику в помольную камеру для повторного измельчения. Мелкие (тонкие) частицы, соответствующие заданной тонине, вместе с воздушным потоком проходят через сепаратор и направляются в циклонный пылеуловитель или рукавный фильтр для сбора.
Регулировка тонкости помола
Тонкость помола регулируется primarily изменением частоты вращения ротора сепаратора.
- Увеличение скорости вращения ротора: Повышает центробежную силу, действующую на частицы. В результате более крупные частицы отбрасываются к периферии и возвращаются на домол, а через сепаратор проходят только самые мелкие. Это позволяет получить более тонкий продукт.
- Уменьшение скорости вращения ротора: Снижает центробежную силу, позволяя проходить через сепаратор более крупным частицам. Тонина помола увеличивается (продукт становится более грубым).

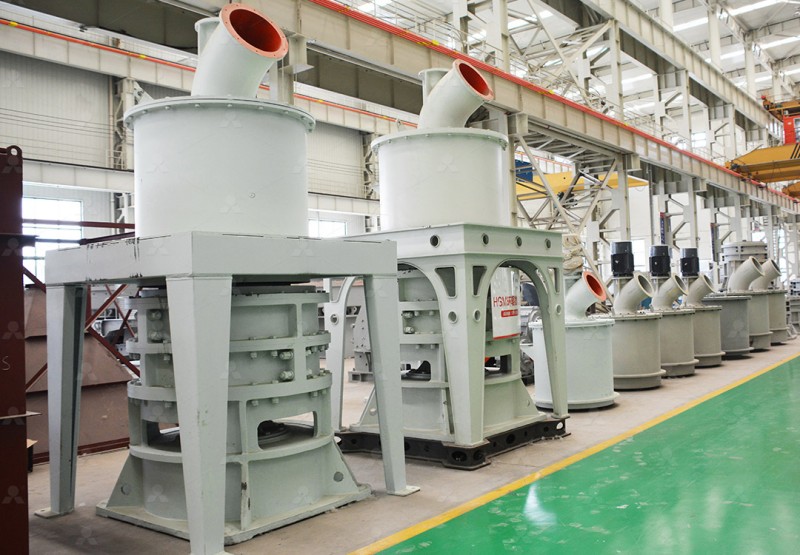

Современные сепараторы, такие как клеточный (cage-type) порошковый классификатор, используемый в нашем MW Ultrafine Grinding Mill, обеспечивают высокую точность сепарации. Благодаря немецким технологиям, этот сепаратор позволяет плавно регулировать тонкость продукта в широком диапазоне – от 325 до 2500 меш, достигая показателя d97 ≤ 5μm за один проход. Многоголовочная конструкция такого сепаратора может быть адаптирована под конкретные требования к производительности и тонине.
Дополнительные факторы, влияющие на сепарацию
Помимо скорости ротора, на эффективность работы сепаратора влияют:
- Производительность вентилятора: Определяет скорость воздушного потока, который транспортирует материал. Слишком высокий поток может «протащить» крупные частицы, а слишком низкий – привести к недостаточной производительности.
- Состояние лопаток ротора и износ уплотнений: Износ может привести к перетеканию воздуха и «короткому замыканию» потока, снижая эффективность классификации.
- Влажность и сыпучесть материала: Материалы со склонностью к агломерации могут плохо поддаваться классификации.
Практические рекомендации по регулировке
Для достижения оптимальных результатов рекомендуется:
- Начать с настройки скорости ротора сепаратора в соответствии с желаемой тониной, руководствуясь технической документацией на оборудование.
- Отрегулировать производительность вентилятора так, чтобы обеспечить стабильный поток материала без перегрузки двигателя мельницы.
- Провести отбор проб готового продукта и анализ его гранулометрического состава.
- При необходимости произвести точную подстройку параметров. Важно помнить, что изменения скорости ротора и производительности вентилятора взаимосвязаны.
Для операторов, которым требуется максимальная гибкость и автоматизация процесса, идеальным решением может стать LUM Ultrafine Vertical Grinding Mill. Эта мельница оснащена многоголовочной сепарационной технологией с системой PLC-управления, которая позволяет точно контролировать размер частиц и быстро переключаться между различными задачами производства. Пользователь может точно задавать рабочие параметры, что обеспечивает стабильное качество продукта и энергоэффективность.
Заключение
Правильное понимание принципа работы и освоение методов регулировки сепаратора – залог эффективной и экономичной эксплуатации мельницы Раймонда. Использование современного оборудования с передовыми системами классификации, такого как MW и LUM мельницы, позволяет значительно упростить этот процесс, обеспечивая высочайшее качество ультратонкого порошка при минимальных эксплуатационных затратах.
Часто задаваемые вопросы (FAQ)
Вопрос: Что делать, если тонкость помола не соответствует заданной, несмотря на регулировку скорости сепаратора?
Ответ: Проверьте степень износа помольных органов (роликов и кольца), равномерность подачи материала, а также производительность вентилятора. Возможно, причиной является износ или засорение системы.
Вопрос: Как часто требуется обслуживание сепаратора?
Ответ: Регулярный визуальный осмотр и проверка зазоров рекомендуется проводить ежесменно. Техническое обслуживание с разборкой и заменой изношенных частей (лопаток, подшипников) следует выполнять в соответствии с регламентом производителя, обычно через несколько тысяч часов работы.
Вопрос: Можно ли достичь тонкости помола выше 2500 меш на стандартной мельнице Раймонда?
Ответ: Стандартные модели могут иметь ограничения. Для получения сверхтонких порошков (до 2500 меш и выше) рекомендуется использовать специализированное оборудование, такое как MW Ultrafine Grinding Mill, которое конструктивно оптимизировано для этих целей.
Вопрос: Влияет ли давление в помольной камере на работу сепаратора?
Ответ: Да, разряжение в системе влияет на скорость воздушного потока. Важно поддерживать стабильное давление, предусмотренное конструкцией мельницы, чтобы обеспечить корректный транспорт материала и сепарацию.
