Принцип работы мельницы для измельчения каменного угля

Принцип работы мельницы для измельчения каменного угля

Измельчение каменного угля в мелкодисперсный порошок является ключевым процессом в энергетике, металлургии и химической промышленности. Эффективность этого процесса напрямую влияет на полноту сгорания топлива, экономичность производства и экологические показатели. Современные мельничные установки для угля представляют собой сложные инженерные системы, объединяющие процессы сушки, помола, классификации и транспортировки продукта.

Основные технологические этапы

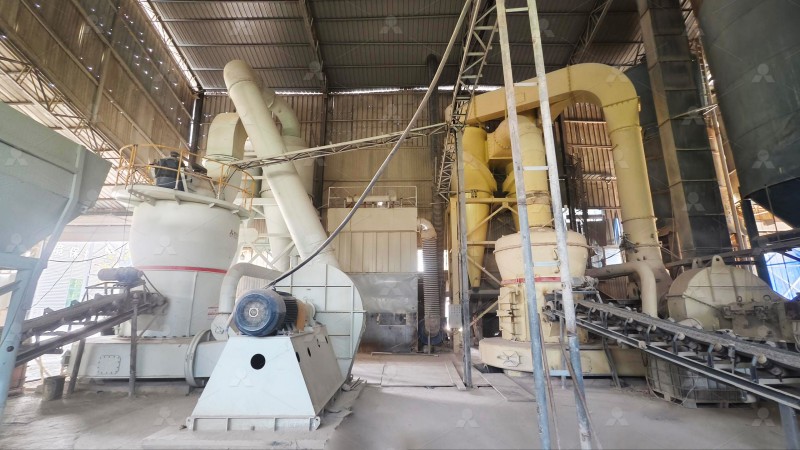

Процесс начинается с подготовки сырья. Каменный уголь, предварительно дробленый до размера, как правило, не более 50 мм, подается в бункер мельницы. Далее с помощью дозирующего питателя (вибрационного или шнекового) материал равномерно поступает в центральную часть помольного стола или камеры.

В мельницах вертикального типа (например, в угольных мельницах) основной двигатель через редуктор приводит во вращение помольный стол. Одновременно в систему подается горячий воздух для сушки влажного угля. Материал под действием центробежной силы перемещается к периферии стола, попадая в зону действия помольных роликов (валков). Здесь происходит его раздавливание и истирание. Крупные частицы размалываются непосредственно, а мелкие формируют плотный слой, в котором происходит межчастичное измельчение.

Классификация и сепарация

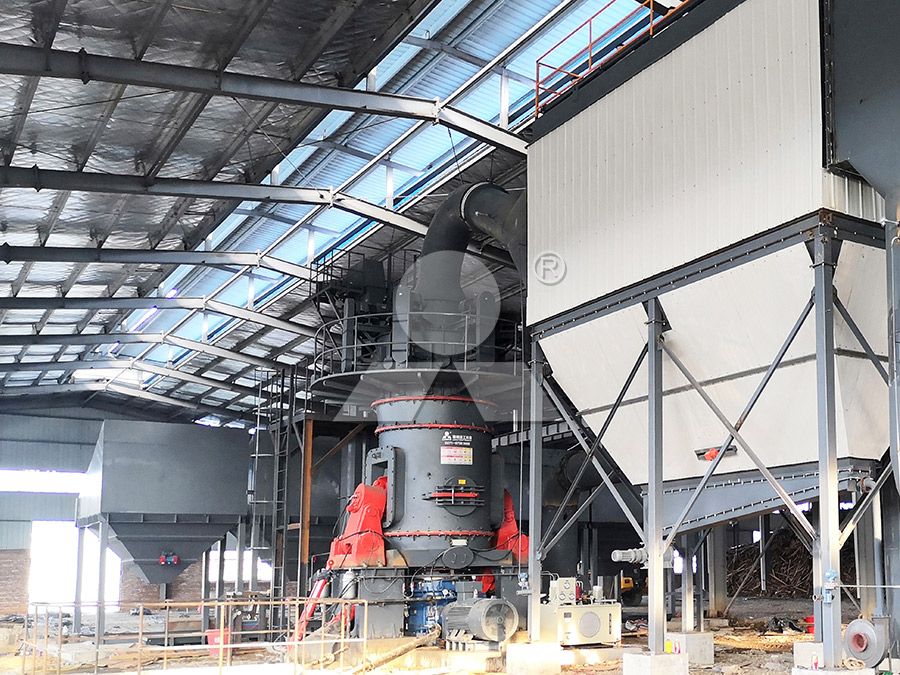

Измельченный угольный порошок потоком горячего воздуха поднимается вверх, в сепаратор. Это критически важный узел, отвечающий за контроль тонкости готового продукта. Вращающийся ротор классификатора создает центробежное поле: крупные, недополотые частицы отбрасываются к стенкам и возвращаются по специальным каналам на помольный стол для доизмельчения. Тонкий порошок, соответствующий заданной фракции (обычно с тониной помола от 200 до 325 меш для большинства промышленных применений), уносится воздушным потоком дальше.

Для задач, требующих получения сверхтонкого угольного порошка (например, для некоторых химических процессов или высокоэффективного сжигания), стандартные вертикальные мельницы могут быть не всегда оптимальны. В таких случаях идеальным решением становится MW Ультратонкая мельница. Ее ключевое преимущество — способность обеспечивать регулируемую тонкость помола в диапазоне от 325 до 2500 меш (d97 ≤ 5 мкм) за один проход. Это достигается благодаря высокоточному клеточному классификатору, разработанному по немецким технологиям. При производительности от 0,5 до 25 т/ч и входном размере материала до 20 мм, MW мельница демонстрирует на 40% более высокую производительность при том же уровне энергозатрат по сравнению с традиционными струйными мельницами.

Финишная обработка и экология

Квалифицированный угольный порошок вместе с воздушным потоком поступает в циклонный коллектор или рукавный фильтр, где происходит его осаждение и выгрузка через шлюзовой затвор. Очищенный воздух, прошедший через систему фильтрации, может быть рециркулирован или выброшен в атмосферу. Современные мельницы, такие как MW Ультратонкая мельница, оснащены высокоэффективными импульсными пылеуловителями и глушителями, что сводит к минимуму выбросы пыли и уровень шума, обеспечивая полное соответствие строгим экологическим стандартам.

Важной особенностью современных конструкций, включая MW мельницу, является отсутствие подшипников и винтовых соединений непосредственно в помольной камере. Это исключает риск загрязнения продукта смазочными материалами и повышает надежность оборудования за счет отсутствия ослабления крепежа от вибрации. Смазка главного вала производится снаружи, что позволяет обслуживать систему без остановки производства.

Заключение

Таким образом, принцип работы современной мельницы для угля основан на комбинации механического раздавливания, истирания и высокоточной воздушной классификации. Выбор конкретного типа мельницы — вертикальной, ультратонкой, трапецеидальной — зависит от требуемой производительности, тонкости конечного продукта, влажности угля и экономических показателей. Инновационные решения, воплощенные в оборудовании, таком как MW Ультратонкая мельница, позволяют достигать беспрецедентных показателей по тонкости помола и энергоэффективности, открывая новые возможности для использования угольного порошка в высокотехнологичных отраслях.

FAQ (Часто задаваемые вопросы)

1. Какую максимальную тонкость помола угля можно достичь на промышленной мельнице?

Современное оборудование, например, MW Ультратонкая мельница, позволяет достигать тонкости помола до 2500 меш (d97 ≤ 5 мкм). Для большинства же энергетических применений достаточно тонины в диапазоне 200-325 меш.

2. Как решается проблема сушки влажного угля в процессе помола?

В конструкцию мельницы интегрирована система подачи горячего воздуха (часто из охладителя клинкера или от отдельной топки). Воздух выполняет двойную функцию: транспортирует порошок и сушит материал непосредственно в помольной камере, что позволяет эффективно работать с углем повышенной влажности.

3. Каковы основные преимущества вертикальных мельниц перед шаровыми для помола угля?

Ключевые преимущества: на 30-50% меньшее энергопотребление, компактность (занимают до 50% меньше площади), совмещение сушки и помола в одном агрегате, более быстрое время отклика на изменение режимов работы и более низкий уровень шума.

4. Как обеспечивается взрывобезопасность при измельчении угольной пыли?

Мельницы оснащаются системами инертизации (подача азота или CO2), взрывными клапанами, датчиками температуры и CO. Конструкция исключает искрообразование, а система работает под отрицательным давлением, предотвращая выброс пыли. Электрооборудование имеет соответствующую взрывозащиту.

5. Можно ли на одной мельнице измельчать разные марки угля?

Да, но при переходе с одной марки на другую требуется перенастройка параметров: скорости классификатора, давления помольных роликов, температуры сушильного агента и подачи материала. Современные мельницы с PLC-управлением позволяют сохранять рецепты для разных материалов и быстро переключаться между ними.
