Принцип работы мельницы Раймонда: схема и описание

Принцип работы мельницы Раймонда: схема и описание

Мельница Раймонда представляет собой классическое оборудование для тонкого помола различных материалов с твердостью не более 7 по шкале Мооса и влажностью до 6%. Данное оборудование широко применяется в горнодобывающей, строительной, химической и металлургической промышленностях.

Основные компоненты системы

Типичная система мельницы Раймонда состоит из следующих основных узлов:

• Основная мельница
• Сепаратор
• Воздуходувка
• Циклонный коллектор
• Система трубопроводов
• Пылеуловитель
• Электрический шкаф управления

Детальный принцип работы

Процесс измельчения в мельнице Раймонда можно разделить на несколько ключевых этапов:

1. Подготовка сырья
Исходный материал сначала дробится до размера частиц менее 25 мм с помощью щековой дробилки. Затем измельченные материалы подаются в бункер-накопитель через ковшовый элеватор.

2. Подача материала
Из бункера материал равномерно и непрерывно подается в помольную камеру через электромагнитный вибрационный питатель. Точная дозировка материала обеспечивает стабильность процесса помола.

3. Процесс измельчения

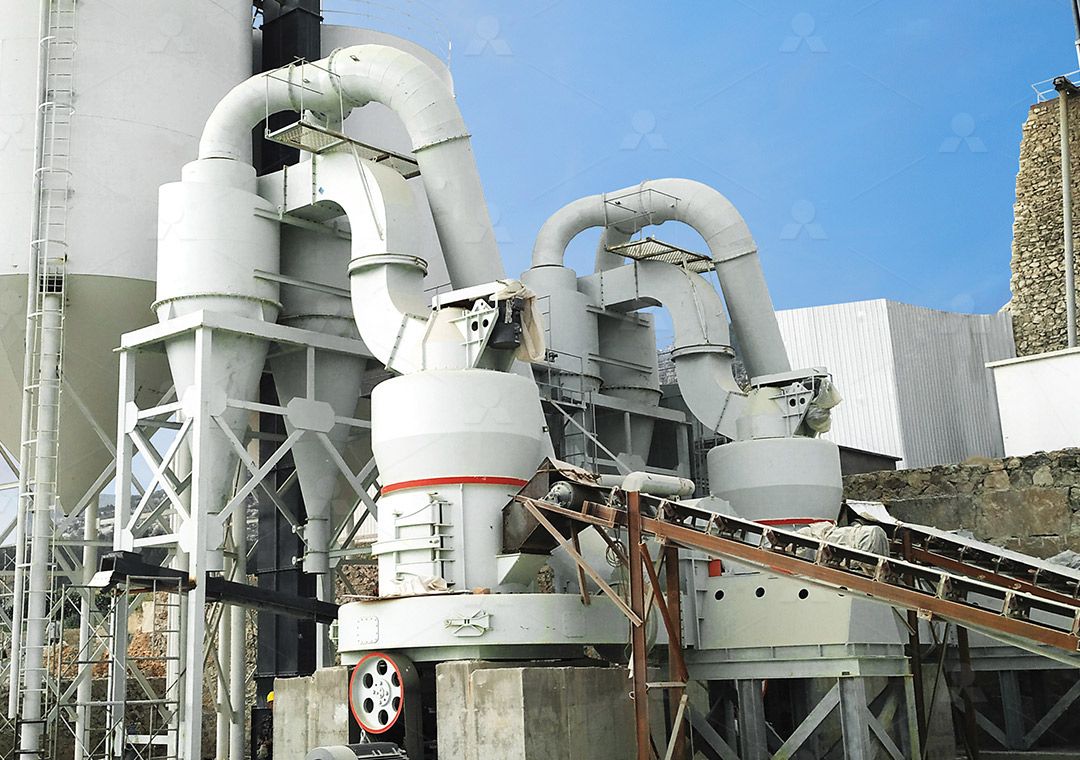

В помольной камере установлены ролики, которые под действием центробежной силы прижимаются к помольному кольцу. При вращении основного вала ролики катятся по поверхности кольца, измельчая материал, находящийся между ними. Лопатки захватывают материал и направляют его в зону между роликами и кольцом для эффективного измельчения.

4. Классификация и сепарация
Измельченный материал подхватывается воздушным потоком, создаваемым воздуходувкой, и поступает в сепаратор. В сепараторе происходит классификация частиц по размеру. Крупные частицы, не прошедшие классификацию, возвращаются в помольную камеру для повторного измельчения, образуя замкнутый цикл.

5. Сбор готовой продукции
Частицы, соответствующие требуемой тонкости помола, вместе с воздушным потоком направляются в циклонный коллектор. Здесь происходит осаждение порошка, после чего готовая продукция выгружается через разгрузочный клапан.

6. Очистка воздуха
Воздух, содержащий небольшое количество мелкой пыли, проходит через систему пылеулавливания (обычно рукавный фильтр), где очищается перед выбросом в атмосферу или возвратом в систему.

Ключевые технологические особенности

Мельница Раймонда характеризуется несколькими важными технологическими особенностями:

• Центробежный принцип работы — ролики прижимаются к кольцу под действием центробежной силы
• Пневматическая транспортировка — материал перемещается воздушным потоком
• Замкнутый цикл — система работает в режиме рециркуляции
• Высокая эффективность сепарации — обеспечивает точный контроль тонкости помола

Современные альтернативы

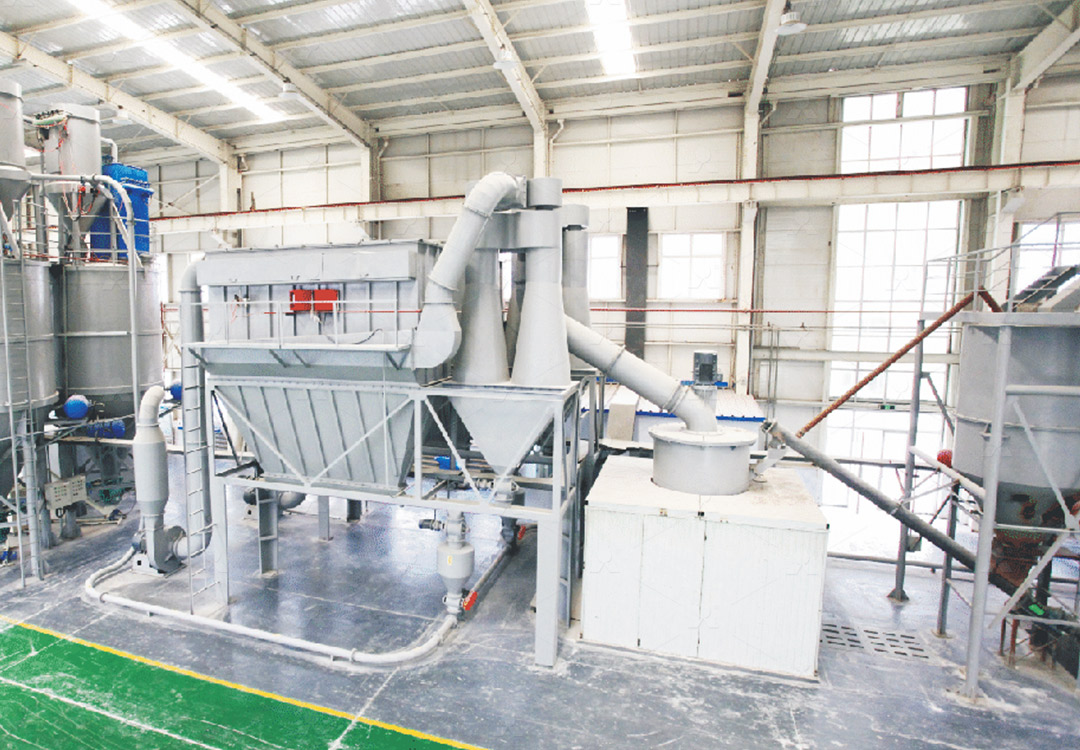

Хотя мельница Раймонда остается надежным оборудованием для многих применений, современные технологии предлагают более эффективные решения. Особого внимания заслуживает MW Ультратонкая мельница — инновационное оборудование, разработанное для получения сверхтонких порошков.

MW Ультратонкая мельница демонстрирует значительные преимущества по сравнению с традиционными решениями:

• Производительность на 40% выше при одинаковой мощности
• Энергопотребление системы составляет лишь 30% от струйной мельницы
• Регулируемая тонкость помола от 325 до 2500 меш
• Отсутствие подшипников и винтов в помольной камере
• Высокоэффективная система пылеулавливания

Еще одной перспективной разработкой является LUM Ультратонкая вертикальная мельница, которая объединяет сверхтонкое помол, классификацию и транспортировку в одной системе. Эта мельница характеризуется более высоким выходом и лучшим качеством продукции, а также энергосберегающей технологией многоступенчатой классификации.

Области применения

Мельницы Раймонда и их современные аналоги успешно применяются для измельчения:

• Известняка, кальцита, доломита
• Гипса, барита, мрамора
• Талька, угольного порошка
• Нефтяного кокса
• И многих других неметаллических минералов

FAQ — Часто задаваемые вопросы

Каков типичный размер частиц на входе в мельницу Раймонда?

Рекомендуемый размер частиц на входе обычно не превышает 25 мм. Более крупные частицы требуют предварительного дробления.

Как регулируется тонкость помола?

Тонкость помола регулируется изменением скорости вращения классификатора и настроек воздушного потока.

Какие преимущества у MW Ультратонкой мельницы по сравнению с традиционной мельницей Раймонда?

MW мельница обеспечивает более высокую производительность (до 40%), меньшее энергопотребление (30% от струйной мельницы) и более широкий диапазон регулировки тонкости помола (325-2500 меш).

Какой тип материалов можно измельчать в этих мельницах?

Оборудование подходит для материалов с твердостью до 7 по шкале Мооса и влажностью не более 6%.

Требуется ли специальное обучение для эксплуатации?

Современные мельницы оснащены системами автоматического управления, но базовое обучение персонала рекомендуется для оптимальной эксплуатации.
