Принцип работы мельницы Раймонда 5R: Детальный разбор и современные альтернативы

Введение в технологию помола Раймонда

Мельница Раймонда модели 5R является классическим представителем роликовых мельниц первого поколения, разработанных компанией LIMING Heavy Industry. Данное оборудование зарекомендовало себя как надежное решение для задач среднего и мелкого помола. Основная сфера применения включает переработку неметаллических руд, подготовку сырья для металлургии и систем десульфурации. Стоит отметить, что 5R отличается компактной компоновкой, низкими первоначальными инвестициями и умеренным потреблением электроэнергии, что делает её привлекательной для предприятий с ограниченным бюджетом.

Несмотря на появление более совершенных агрегатов, принцип работы, заложенный в мельницу 5R, остается основой для понимания процессов измельчения в валковых машинах. Далее мы подробно разберем технологический цикл и его ключевые узлы.

Основные конструктивные элементы и их функции

Помольный агрегат 5R состоит из нескольких взаимосвязанных систем. Центральным элементом является главный вал, который приводится в движение электродвигателем через редуктор. На валу установлены поворотные плиты, к которым крепятся маятниковые ролики. Вокруг них располагается неподвижное помольное кольцо. Вспомогательное оборудование включает щековую дробилку для первичного дробления, ковшовый элеватор, вибрационный питатель, а также систему воздушной классификации, состоящую из вентилятора, сепаратора и циклона-осадителя.

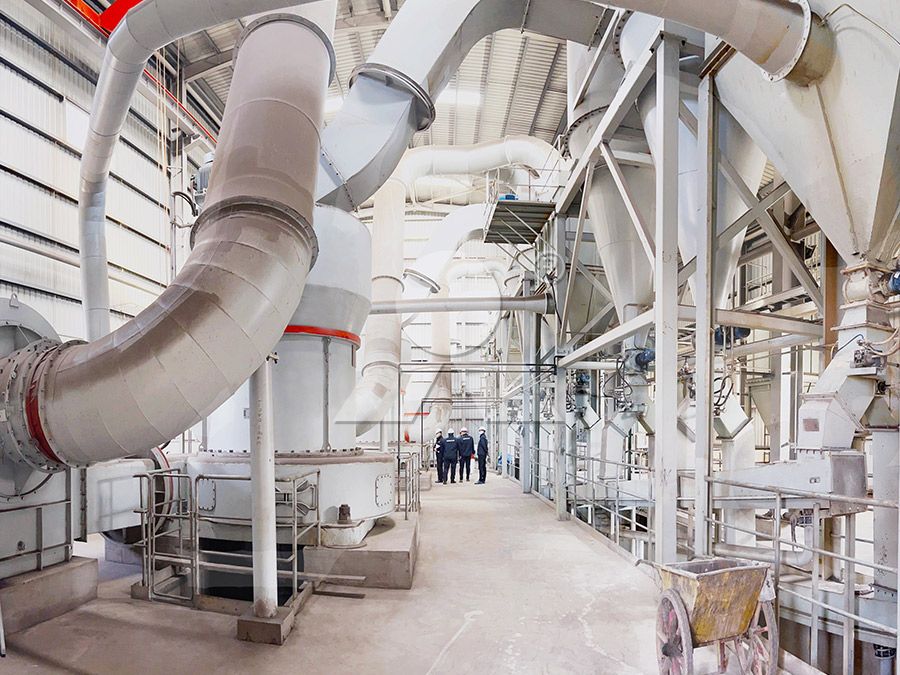

Raymond Mill 5R internal structure and roller operation

Принцип работы: пошаговый цикл

Процесс измельчения в мельнице 5R можно разделить на несколько этапов:

  1. Подготовка и подача материала: Исходное сырье размером до 25 мм измельчается щековой дробилкой. Далее материал через бункер и вибропитатель равномерно поступает в помольную камеру на центральную часть поворотной плиты.
  2. Зона измельчения: Вращающийся главный вал отклоняет ролики под действием центробежной силы. Ролики плотно прижимаются к внутренней поверхности помольного кольца. Лопатки (скребки) захватывают материал и направляют его в зазор между роликом и кольцом, где происходит дробление и истирание частиц.
  3. Пневмотранспорт и классификация: Поток воздуха от вентилятора подхватывает измельченный порошок и переносит его в сепаратор. В сепараторе крупные фракции отделяются и возвращаются обратно в камеру для повторного помола. Готовый мелкодисперсный продукт (обычно от 80 до 325 меш) попадает в циклон, где осаждается и выгружается.

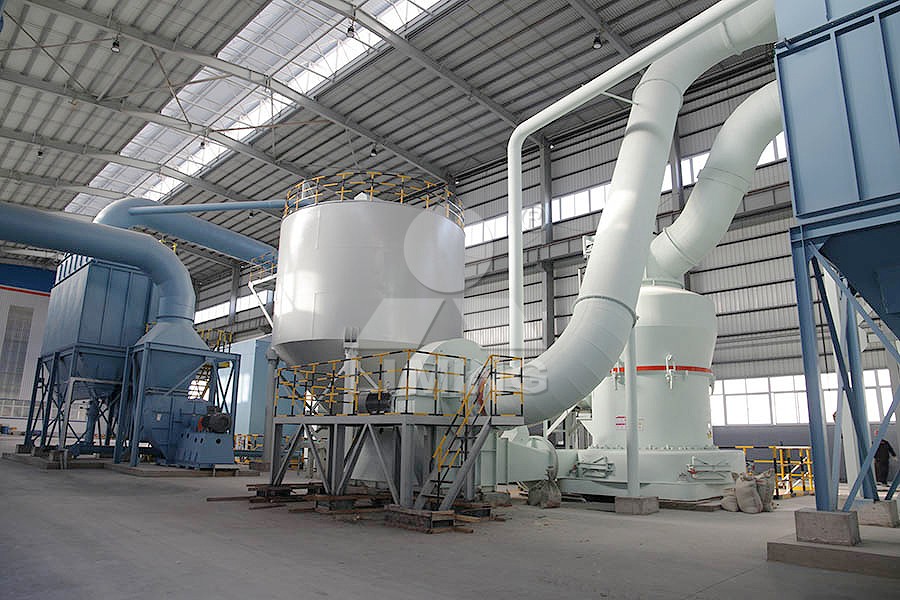

Airflow classification process in Raymond Mill

Рекомендация эксперта: Если вашему производству требуется более высокая производительность и сверхтонкий помол, обратите внимание на модель MW Ультратонкая мельница. Это оборудование способно достигать тонкости d97≤5μm и обеспечивает производительность до 25 т/ч, что на 40% выше по сравнению с традиционными струйными мельницами.

Технологические ограничения и слабые места 5R

Хотя мельница Раймонда 5R считается надежным «работягой», у нее есть ряд конструктивных недостатков. Главный минус — наличие винтовых соединений и подшипников непосредственно в помольной камере. Это создает риск ослабления крепежа и повреждения уплотнений, что приводит к незапланированным простоям для ремонта. Кроме того, традиционная конструкция роликов и кольца имеет меньший КПД по сравнению с современными криволинейными аналогами, что ограничивает максимальную тонкость и увеличивает энергопотребление.

Для поддержания стабильной работы необходимо строго соблюдать регламент смазки. При длительной эксплуатации изнашиваются лопатки скребков и футеровка кольца, что требует регулярной замены. Компания LIMING гарантирует поставку оригинальных запчастей, что минимизирует время простоя оборудования.

MW Ultrafine Mill high efficiency grinding system

Современная альтернатива: LUM Ультратонкая вертикальная мельница

Для предприятий, стремящихся к снижению эксплуатационных расходов и повышению качества продукта, компания LIMING предлагает использовать LUM Ультратонкую вертикальную мельницу. В отличие от 5R, в новом оборудовании отсутствуют подшипники в рабочей зоне, а уникальная кривая ролика и футеровки стола предотвращает повторный помол и загрязнение продукта железом. LUM позволяет регулировать тонкость в диапазоне 325-2500 меш и снижает потребление электроэнергии на 30-50% по сравнению со стандартными мельницами, что делает его идеальным решением для производства высококачественных порошков.

FAQ: Часто задаваемые вопросы

  • Вопрос: Какова максимальная тонкость помола на мельнице 5R?
    Ответ: Стандартная тонкость составляет 80-325 меш. Для получения более тонких фракций (до 2500 меш) рекомендуется использовать ультратонкие мельницы, такие как серия MW или LUM.
  • Вопрос: С какой периодичностью нужно смазывать главный вал?
    Ответ: Конструкция 5R требует смазки 1-2 раза в смену. Более современные модели, например MW, оснащены внешними смазочными станциями, что позволяет выполнять обслуживание без остановки процесса и обеспечивает работу 24/7.
  • Вопрос: Какие меры предусмотрены для снижения шума и пыли?
    Ответ: LIMING модернизирует классические модели 5R глушителями. Однако максимальная экологичность достигается на оборудовании нового поколения, таком как MW и LUM, которые комплектуются высокоэффективными импульсными пылеуловителями и шумозащитными кожухами, соответствующими строгим экологическим нормам.
  • Вопрос: Можно ли использовать 5R для помола липких или влажных материалов?
    Ответ: Нет, мельница Раймонда предназначена для невзрывоопасных материалов с влажностью не более 6-10%. Для влажного сырья рекомендуется использовать вертикальные мельницы LM, совмещающие функции сушки и помола.
  • Вопрос: Какой аналог 5R вы рекомендуете для увеличения производительности в 3-4 раза?
    Ответ: LM Вертикальная мельница. При той же площади установки, что и 5R, LM может перерабатывать до 340 т/ч, а энергозатраты снижаются на 30-40%.
