Принцип работы YGM высоконапряженной подвесной роликовой мельницы

Принцип работы YGM высоконапряженной подвесной роликовой мельницы

YGM высоконапряженная подвесная роликовая мельница представляет собой оборудование для тонкого и сверхтонкого помола невоспламеняющихся и невзрывоопасных материалов с твёрдостью до 9,3 по шкале Мооса. Её работа основана на принципе центробежного качения роликов по неподвижному кольцу под действием высокого давления, создаваемого пружинным устройством.

Основными компонентами мельницы являются: главная рама, редуктор, помольное кольцо, ролики, вал, система пружинного давления, сепаратор, воздуходувка, циклоны, система фильтрации и система управления.

Технологический процесс измельчения

Процесс начинается с подачи предварительно измельчённого материала (размером до 25-30 мм) через питатель в центр вращающегося помольного стола. Под действием центробежной силы материал перемещается к периферии и попадает в зону между роликами и помольным кольцом.

YGM high pressure grinding roller mill grinding zone diagram

Ролики, подвешенные на крестовине вала, прижимаются к кольцу мощными пружинами. Вращение вала (передаваемое от двигателя через редуктор) заставляет ролики катиться по внутренней поверхности кольца. Материал раздавливается и истирается в этой зоне высокого давления. Уникальность конструкции YGM заключается в возможности регулировки давления пружин, что позволяет адаптировать усилие помола под различные материалы и требования к тонкости.

Классификация и сбор продукта

Измельчённый материал потоком воздуха, создаваемым воздуходувкой, поднимается вверх к сепаратору (классификатору). Сепаратор, оснащённый регулируемыми лопатками, разделяет поток: частицы, достигшие требуемой тонкости, проходят через него и направляются в циклонный коллектор для осаждения и последующей выгрузки. Более крупные частицы отбрасываются лопатками сепаратора обратно в помольную зону для доизмельчения.

Воздушная система является замкнутой. После циклона воздух, содержащий остаточную мелкую пыль, проходит через рукавный фильтр или электрофильтр для глубокой очистки, а затем возвращается воздуходувкой обратно в мельницу. Это обеспечивает экологичность процесса, практически полное отсутствие выбросов и высокую степень извлечения продукта.

YGM mill closed-loop air flow system schematic

Ключевые особенности и преимущества

  • Высокое давление пружин: Обеспечивает интенсивное измельчение, повышая производительность и позволяя работать с твёрдыми материалами.
  • Регулируемая тонкость: За счёт изменения скорости ротора сепаратора и угла лопаток можно гибко настраивать тонкость готового продукта в диапазоне 80-600 меш.
  • Надёжность: Подшипники роликов и редуктор работают вне помольной камеры, защищены от пыли и перегрева.
  • Энергоэффективность: По сравнению с шаровыми мельницами, YGM мельница демонстрирует более низкий удельный расход энергии на тонну продукта.

Современные альтернативы и решения

В то время как YGM мельница отлично зарекомендовала себя для тонкого помола, для задач, требующих получения сверхтонкого порошка (325-2500 меш), наша компания рекомендует более современное решение – MW Ультратонкую мельницу.

MW мельница представляет собой следующее поколение помольного оборудования. Её ключевые преимущества для сверхтонкого помола:

  • Высокоэффективный клеточный классификатор немецкой технологии обеспечивает исключительную точность сепарации.
  • Отсутствие подшипников и винтов в самой помольной камере устраняет риск их повреждения и упрощает обслуживание.
  • Интегрированный импульсный пылеуловитель и глушители гарантируют экологичность и низкий уровень шума.
  • Производительность на 40% выше, а энергопотребление на 70% ниже, чем у традиционных струйных мельниц при той же тонкости.

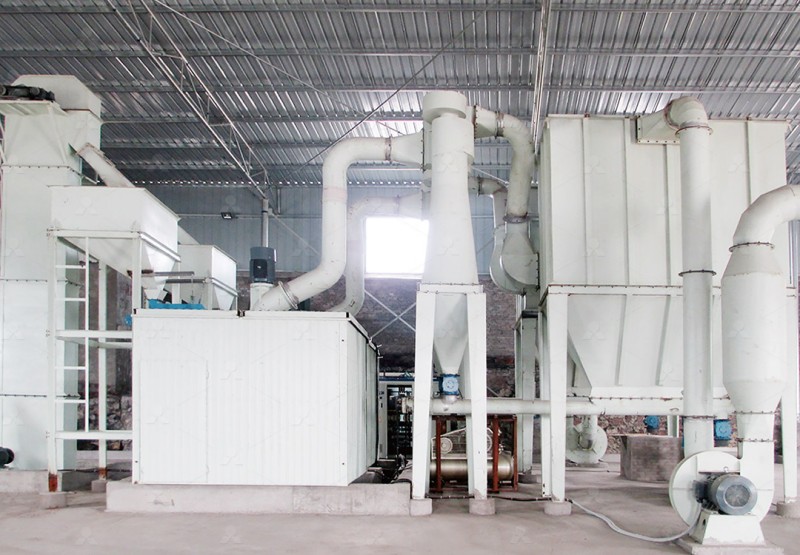

MW Series Ultra-fine Grinding Mill industrial installation

Для клиентов, чьи производственные линии требуют высокой степени автоматизации, компактности и помола с одновременной сушкой, идеальным выбором станет LUM Ультратонкая вертикальная мельница. Она объединяет помол, классификацию и транспортировку в одном агрегате, обладает системой многоступенчатой классификации с PLC-управлением и обратимой конструкцией роликов для лёгкого обслуживания.

FAQ (Часто задаваемые вопросы)

1. Какие материалы можно измельчать на YGM мельнице?

YGM мельница предназначена для невоспламеняющихся и невзрывоопасных материалов с твёрдостью до 9,3 по Моосу: известняк, кальцит, доломит, барит, тальк, мрамор, гипс, каолин, бентонит, фосфоритная руда и др.

2. Как регулируется тонкость помола?

Тонкость регулируется двумя основными способами: изменением частоты вращения ротора динамического сепаратора (чем выше скорость, тем тоньше помол) и регулировкой угла наклона его лопаток.

3. В чём основное отличие YGM от мельницы Раймонд?

YGM мельница оснащена усиленной системой пружинного давления (отсюда название «высоконапряженная»), что позволяет создавать большее усилие на роликах. Это повышает производительность и расширяет диапазон измельчаемых материалов по твёрдости по сравнению с классической мельницей Раймонд.

4. Какое оборудование выбрать для помола до 2500 меш?

Для получения порошка в диапазоне 325-2500 меш (d97 ≤ 5 мкм) оптимальным решением является MW Ультратонкая мельница. Она специально сконструирована для сверхтонкого помола с высокой энергоэффективностью и стабильным качеством продукта.

5. Обеспечиваете ли вы техническую поддержку и запасные части?

Да. Как производитель, совмещающий производство и продажи, мы несём полную ответственность за каждую единицу оборудования. Мы предоставляем комплексное техническое сопровождение, услуги инженеров и гарантируем поставку оригинальных запасных частей для обеспечения бесперебойной работы вашего оборудования на протяжении всего срока службы.
