Раймонд мельница для производства порошка — профессиональное оборудование от Liming Heavy Industry

Введение: наследие и инновации в помольном оборудовании

Мельница Раймонд, известная также как Raymond Mill, является одним из первых и наиболее узнаваемых продуктов в линейке помольного оборудования компании Liming Heavy Industry. За десятилетия развития эта технология прошла путь от простой конструкции до высокоэффективного производственного модуля. Сегодня она остается востребованным решением для переработки различных минералов, гипса, угля и других материалов с твердостью по Моосу не выше 7 и влажностью до 6%. Главные достоинства Raymond Mill — это компактность, низкие капитальные затраты и экономичность в эксплуатации.

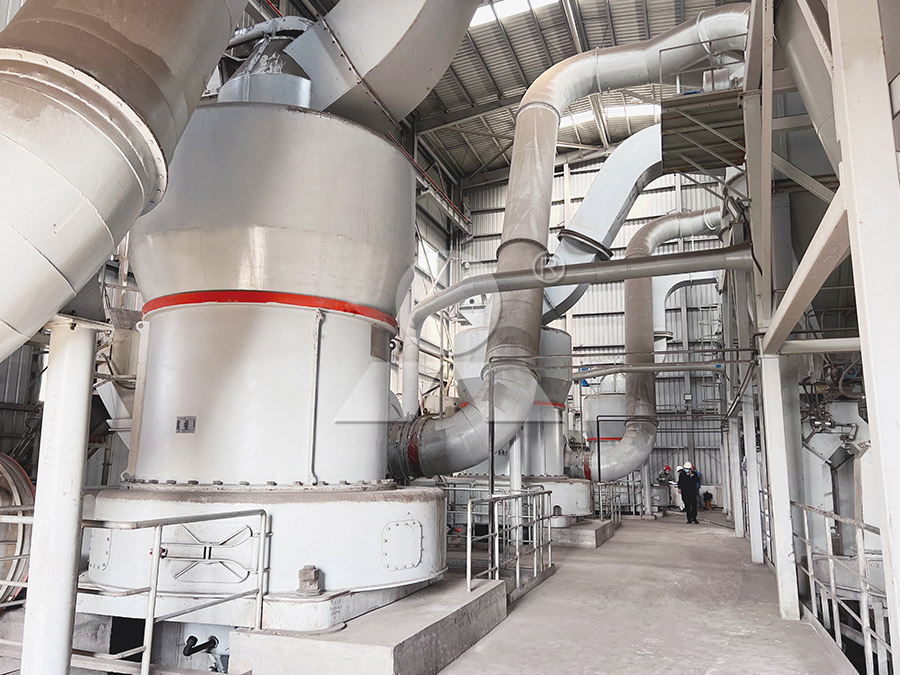

Raymond Mill industrial grinding equipment overview

Технические характеристики и область применения

Мельница Раймонд предназначена для тонкого измельчения более 280 видов негорючих и невзрывоопасных материалов. Типичные сферы использования включают подготовку угольной пыли для ТЭЦ, производство строительных смесей, переработку барита, известняка, талька, кальцита, доломита и мрамора. При размере подачи до 25 мм оборудование обеспечивает производительность от 0.6 до 5 т/ч, что делает его идеальным выбором для малых и средних производств.

Конструктивные особенности и преимущества

Оптимизированная серия R мельниц Раймонд от компании Liming включает ряд конструктивных решений, направленных на повышение надежности и эффективности. В основе работы лежит центробежный принцип: ролики отклоняются наружу, прижимаясь к неподвижному кольцу, а лопатка захватывает материал и подает его в зону измельчения. Ключевыми преимуществами являются:

  • Низкое энергопотребление: по сравнению с традиционными шаровыми мельницами, Raymond Mill потребляет значительно меньше электроэнергии на тонну готового продукта.
  • Простота обслуживания: конструкция позволяет быстро производить замену изнашиваемых деталей — роликов и колец.
  • Экологичность: система воздушного потока полностью герметична и работает в замкнутом цикле с эффективным пылеуловителем, что минимизирует выбросы пыли.
  • Регулируемая тонкость: с помощью сепаратора можно настраивать фракцию готового порошка в широком диапазоне.

Internal structure of Raymond mill grinding roller and ring

Принцип работы Raymond Mill

Сырье предварительно дробится щековой дробилкой до требуемого размера. Измельченный материал через бункер и электромагнитный вибрационный питатель равномерно подается в помольную камеру. Под действием центробежной силы ролики отклоняются к кольцу, измельчая частицы. Затем воздушный поток от вентилятора подхватывает порошок и направляет его в сепаратор. Крупные частицы возвращаются на домол, а готовый мелкий продукт осаждается в циклонном коллекторе и выгружается через разгрузочный клапан.

Рекомендуемые решения для задач повышенной сложности

Для клиентов, требующих более высокой производительности или сверхтонкого помола, компания Liming Heavy Industry предлагает современные альтернативы. Если вам необходимо получать порошок тонкостью от 325 до 2500 меш (d97≤5μm) с производительностью до 25 т/ч, обратите внимание на Мельницу сверхтонкого помола MW. Это оборудование оснащено высокоэффективным импульсным пылеуловителем, системой цифрового управления и не содержит подшипников и винтов в помольной камере, что исключает риск выхода из строя уплотнений. Благодаря новой кривой помола ролика и кольца, производительность MW на 40%% выше, чем у струйных мельниц, при энергопотреблении всего 30%% от них.

Для вертикальных решений с интеграцией сушки, помола и классификации в одном корпусе идеально подходит Вертикальная мельница LM. Она обрабатывает материалы от 0 до 70 мм и выдает производительность до 340 т/ч. LM мельница особенно эффективна для переработки шлаков, угля и цементного сырья. Площадь ее установки на 50%% меньше, чем у шаровой мельницы, а энергопотребление снижено на 30–40%%. Компактная компоновка позволяет размещать оборудование на открытом воздухе, что существенно экономит инвестиционные затраты.

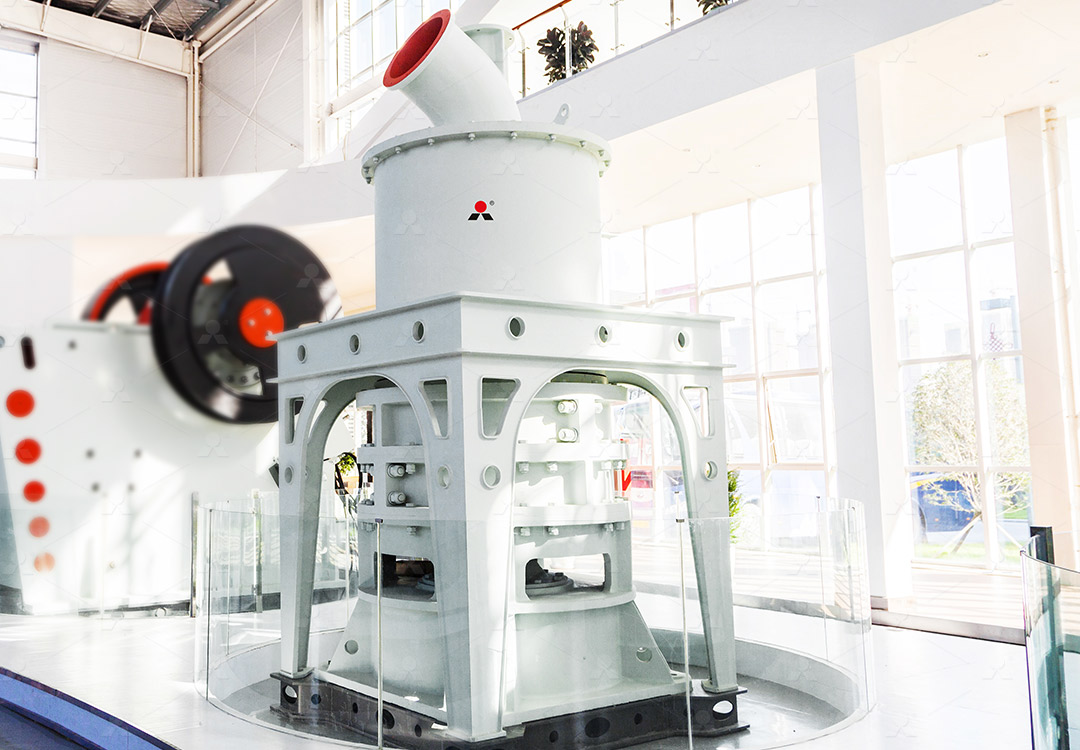

MW ultrafine mill and LM vertical mill for industrial powder production

Качество производства и сервис Liming

Все помольные установки Liming, включая Raymond Mill, производятся с использованием десятков линий станков с ЧПУ. Резка, гибка, фрезеровка и окраска выполняются в цифровом режиме, что гарантирует высокую точность узлов. Компания совмещает производство и продажи, поэтому несет полную ответственность за каждую единицу оборудования и предоставляет оригинальные запасные части для бесперебойной эксплуатации в течение 24 часов в сутки.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Чем отличается мельница Raymond Mill от шаровой мельницы?
Ответ: Raymond Mill компактнее, имеет меньшие капитальные и эксплуатационные затраты при производстве порошка средней и мелкой фракции. Шаровая мельница более универсальна для грубого помола и обогащения руд, но требует больше места и электроэнергии.

Вопрос 2: Какие материалы можно перерабатывать на мельнице Раймонд?
Ответ: Оборудование подходит для измельчения известняка, кальцита, барита, доломита, талька, гипса, угля, мрамора, бентонита и других негорючих материалов с твердостью до 7 по Моосу.

Вопрос 3: Какую тонкость помола обеспечивает оборудование?
Ответ: Стандартная тонкость регулируется в диапазоне от 100 до 325 меш. При установке дополнительного классификатора возможно достижение более высоких показателей.

Вопрос 4: Какое оборудование выбрать, если нужен сверхтонкий порошок (до 2500 меш)?
Ответ: Для таких задач мы рекомендуем применение мельницы сверхтонкого помола MW. Она специально спроектирована для получения частиц d97≤5μm за один проход с производительностью до 25 т/ч и имеет встроенную систему шумоподавления.

Вопрос 5: Сложно ли обслуживать Raymond Mill?
Ответ: Нет. Конструкция мельницы проста: в помольной камере отсутствуют подшипники и винты, смазка осуществляется без остановки оборудования через внешнее устройство. Замена изнашиваемых деталей (роликов и колец) не требует специального инструмента и занимает минимум времени.
