Реймондская мельница: принцип работы, характеристики и сферы применения

Реймондская мельница: принцип работы, характеристики и сферы применения

Реймондская мельница (Raymond Mill) представляет собой оборудование первого поколения для тонкого помола, разработанное компанией Liming Heavy Industry. Благодаря своей надежной конструкции, простоте эксплуатации и низким эксплуатационным расходам, она завоевала широкую популярность в различных отраслях промышленности на протяжении многих лет. Данное оборудование идеально подходит для измельчения невзрывоопасных и негорючих материалов с твердостью по Моосу менее 9,3 и влажностью до 6%.

Raymond mill grinding principle diagram

Принцип работы

Рабочий процесс Реймондской мельницы можно разделить на несколько ключевых этапов. Сырье, предварительно измельченное щековой дробилкой до необходимого размера (как правило, менее 25 мм), подается элеватором в бункер. Из бункерa материал равномерно и непрерывно транспортируется с помощью электромагнитного вибрационного питателя в камеру помола.

Основными рабочими органами мельницы являются размольное кольцо и ролики (валки). Под действием редуктора центральный вал приводит во вращение крестовину, на которой шарнирно закреплены ролики. За счет центробежной силы ролики прижимаются к внутренней поверхности размольного кольца. Лопатки, установленные на крестовине, подхватывают материал и подают его в зону между роликами и кольцом, где и происходит его измельчение.

После помола измельченный материал подхватывается потоком воздуха от вентилятора и поступает в сепаратор (классификатор). В сепараторе происходит разделение: частицы, достигшие требуемой тонкости (готовый продукт), вместе с воздушным потоком направляются в циклонный пылеуловитель, где осаждаются и выводятся через разгрузочный клапан. Более крупные частицы, не прошедшие сепарацию, возвращаются в камеру помола для повторного измельчения. Воздушная система является замкнутой и работает под отрицательным и положительным давлением.

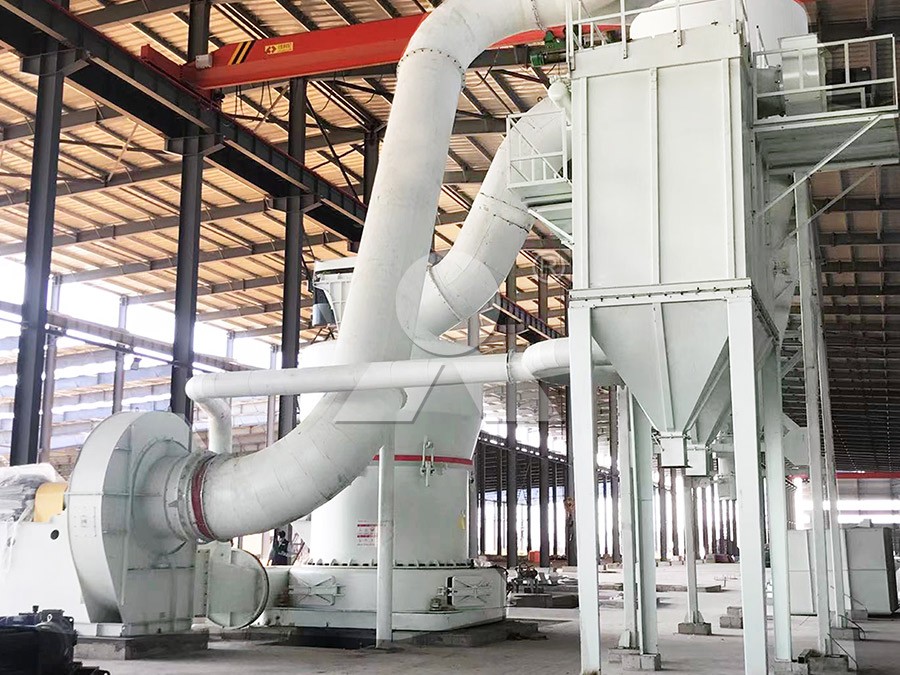

Raymond mill in industrial plant

Ключевые характеристики и преимущества

Современные модификации Реймондских мельниц, такие как оптимизированная R-серия от LIMING, обладают рядом существенных преимуществ:

  • Компактность и низкие капиталовложения: Конструкция мельницы занимает небольшую площадь, что снижает затраты на строительство фундаментов и размещение.
  • Энергоэффективность: По сравнению с шаровыми мельницами, потребление энергии значительно ниже при аналогичной тонкости помола.
  • Экологичность: Оборудование оснащается эффективными системами аспирации (циклонами и рукавными фильтрами), что минимизирует выбросы пыли в атмосферу.
  • Простота обслуживания: Конструкция обеспечивает легкий доступ к ключевым узлам, таким как ролики и размольное кольцо.
  • Надежность: Использование износостойких материалов для изготовления рабочих органов (роликов и колец) увеличивает их ресурс.

Сферы применения

Реймондские мельницы нашли широкое применение в различных отраслях промышленности для помола более 280 видов материалов. Основные сферы использования включают:

  • Горнодобывающая промышленность: помол известняка, доломита, кальцита, мрамора, талька, барита, гипса, каолина, бентонита.
  • Энергетика: приготовление пылеугольного топлива и известняка для десульфурации дымовых газов на ТЭЦ.
  • Химическая промышленность: производство порошков для красок, пластмасс, резины, косметики.
  • Строительные материалы: производство цемента, сухих строительных смесей, керамики и огнеупоров.

Для задач, требующих получения сверхтонких порошков (от 325 до 2500 меш), мы рекомендуем обратить внимание на более современное решение – MW Ultrafine Grinding Mill. Эта мельница была специально разработана для клиентов, которым необходима высочайшая тонкость помола. Она оснащена высокоэффективным сепаратором с многоярусной клеточной конструкцией немецкой технологии, который обеспечивает точную классификацию порошка. Важным преимуществом MW мельницы является отсутствие подшипников качения и винтов в самой камере помола, что устраняет риск их повреждения и повышает общую надежность агрегата. Оборудование комплектуется импульсным пылеуловителем и глушителем, что делает процесс экологически чистым и соответствует строгим международным стандартам. Производительность MW мельницы достигает 0.5-25 т/ч при размере подаваемого материала 0-20 мм.

MW Ultrafine Grinding Mill installation

Еще одной передовой разработкой нашей компании является LUM Ultrafine Vertical Grinding Mill. Эта вертикальная валковая мельница объединяет в себе функции измельчения, классификации и транспортировки, занимая при этом минимум пространства. Она идеально подходит для переработки известняка, кальцита, доломита и других нерудных материалов. Ключевой особенностью LUM мельницы является запатентованная кривая измельчения валков и футеровки, которая обеспечивает формирование стабильного слоя материала и высокий выход готовой продукции за один проход. Система управления на базе PLC позволяет точно контролировать все параметры работы, что приводит к экономии энергии на 30-50% по сравнению с традиционными мельницами.

Заключение

Реймондская мельница остается востребованным и экономически эффективным решением для многих задач среднетонкого помола. Однако современные требования к тонкости, эффективности и экологичности диктуют необходимость использования более совершенного оборудования. Наши инженеры всегда готовы помочь вам подобрать оптимальное решение, будь то проверенная временем Реймондская мельница или инновационные модели MW и LUM, чтобы максимально повысить рентабельность вашего производства.

Часто задаваемые вопросы (FAQ)

В чем основное отличие Реймондской мельницы от шаровой?

Основное отличие заключается в принципе измельчения. В шаровой мельнице материал измельчается за счет удара и истирания мелющими телами (шарами), находящимися во вращающемся барабане. В Реймондской мельнице измельчение происходит путем раздавливания материала между вращающимися роликами и неподвижным размольным кольцом. Реймондская мельница обычно более энергоэффективна для среднетонкого помола.

Какая максимальная тонкость помола achievable на Реймондской мельнице?

Стандартные модификации Реймондских мельниц позволяют достигать тонкости помола в диапазоне 80-325 меш. Для получения более тонких порошков (до 2500 меш) рекомендуется использовать специализированное оборудование, такое как MW Ultrafine Grinding Mill.

Требуется ли предварительная сушка материала перед помолом в Реймондской мельнице?

Реймондская мельница может обрабатывать материалы с влажностью не более 6%. Если влажность сырья выше, необходима предварительная сушка. В отличие от нее, некоторые современные мельницы, например, LUM Ultrafine Vertical Grinding Mill, интегрируют функции сушки и помола, что позволяет работать с более влажным материалом.

Как часто требуется замена изнашиваемых частей (роликов и размольного кольца)?

Ресурс изнашиваемых частей зависит от абразивности перерабатываемого материала. Для средних условий срок службы может составлять от нескольких месяцев до года и более. Наша компания гарантирует поставку оригинальных запасных частей для обеспечения бесперебойной работы оборудования.
