Схема конструкции роликового узла мельницы Раймонда

Схема конструкции роликового узла мельницы Раймонда

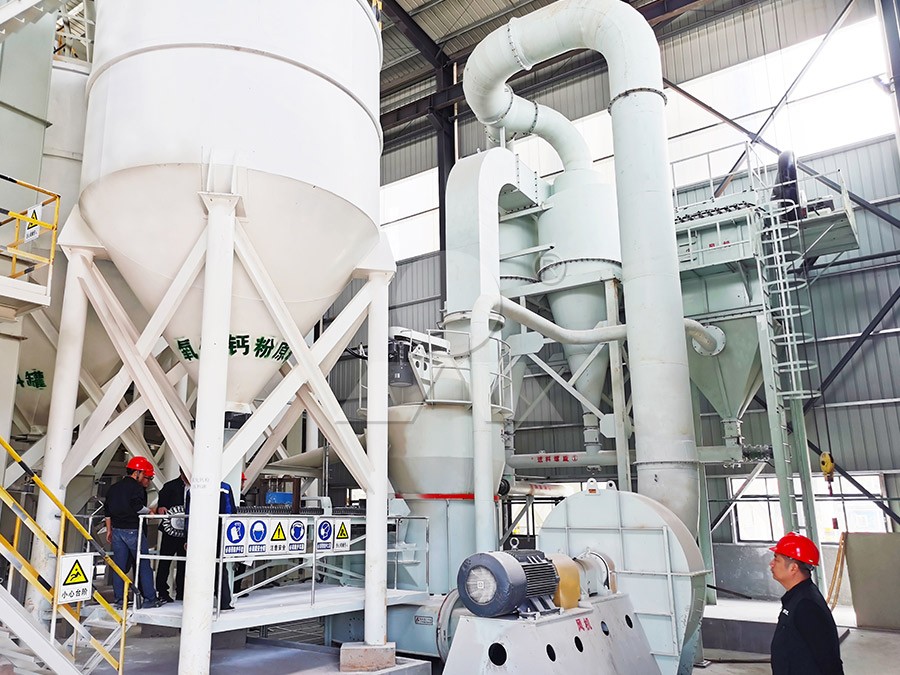

Роликовый узел является ключевым элементом мельницы Раймонда, определяющим эффективность процесса измельчения. Он состоит из нескольких основных компонентов: главного вала, траверсы (крестовины), подвесных пружин, роликов и помольного кольца. Принцип работы основан на качении роликов по внутренней поверхности неподвижного кольца под действием центробежной силы.

Ключевые компоненты и их функции

Траверса (Крестовина): Жёстко закреплена на верхней части главного вертикального вала. К её концам через подвесные устройства крепятся оси роликов. Траверса передаёт вращательное движение от вала к роликам.

Подвесная система: Включает в себя пружины или пневмогидравлические устройства. Она обеспечивает необходимое прижимное усилие ролика к помольному кольцу, а также амортизирует ударные нагрузки при попадании недробимых предметов, позволяя ролику отойти от кольца.

Помольные ролики: Обычно их три или четыре. Ролики имеют форму усечённого конуса или бочки и свободно вращаются на своих осях. Они изготавливаются из высокопрочных износостойких материалов (например, легированный чугун с отбелённым поверхностным слоем). При вращении траверсы ролики, прижимаясь к кольцу, перекатываются по его поверхности, раздавливая и истирая материал.

Помольное кольцо: Неподвижный элемент, внутренняя рабочая поверхность которого имеет профиль, сопрягаемый с профилем роликов. Кольцо также изготавливается из износостойкого материала и часто является сменным элементом.

Принцип работы и регулировки

Материал подаётся в центр помольной зоны. Под действием центробежной силы, возникающей при вращении траверсы, он отбрасывается к периферии, попадая в зазор между роликами и кольцом. Здесь происходит его измельчение. Тонкость помола регулируется двумя основными способами: изменением частоты вращения классификатора (сепаратора), расположенного сверху, и регулировкой натяжения пружин подвеса, что влияет на прижимное усилие роликов.

Эволюция технологии и современные решения

Классическая схема мельницы Раймонда доказала свою надёжность за десятилетия эксплуатации. Однако современные требования к тонкости, производительности и энергоэффективности привели к появлению более совершенных конструкций. Например, в вертикальных мельницах серии LUM применена принципиально иная схема: помольный стол вращается, а ролики, прижимаемые к нему через гидравлическую систему, остаются на месте. Это позволяет увеличить размер роликов, работать с более твёрдыми материалами и обеспечивает более удобное обслуживание благодаря возможности гидравлического вывода роликов из рабочей зоны.

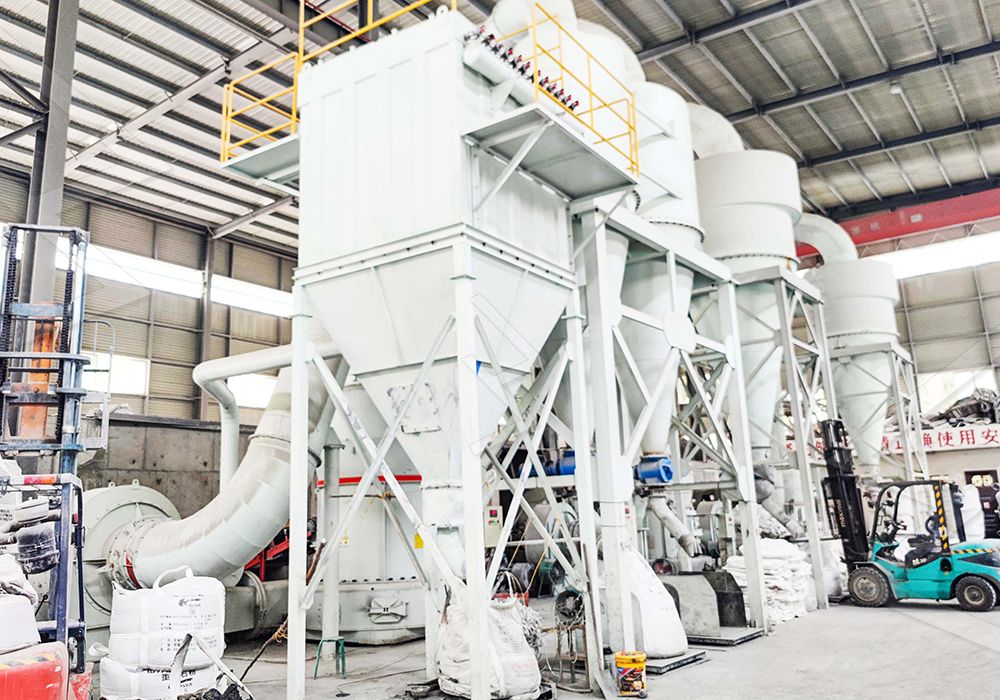

Для задач, где требуется получение сверхтонких порошков (d97 ≤ 5 мкм) с высокой производительностью, классическая мельница Раймонда может быть не оптимальна. В таких случаях рекомендуется рассмотреть MW Ультратонкую мельницу. Её конструкция, также основанная на роликово-кольцевом принципе, существенно модернизирована: используется многоуровневая система роликов и поворотных плит, а также высокоточный клеточный классификатор немецкой технологии. Это оборудование обеспечивает регулируемую тонкость помола от 325 до 2500 меш и, что критически важно, на 40% более высокую производительность при одинаковой мощности по сравнению с традиционными струйными и мешалочными мельницами. Отсутствие подшипников и винтов в помольной камере MW мельницы повышает её надёжность и упрощает обслуживание.

FAQ (Часто задаваемые вопросы)

1. Какой основной изнашиваемый элемент в роликовом узле?

Наибольшему износу подвержены рабочие поверхности помольных роликов и помольного кольца. Их срок службы зависит от абразивности перерабатываемого материала и может составлять от нескольких сотен до нескольких тысяч часов.

2. Можно ли регулировать тонкость помола на мельнице Раймонда?

Да, основная регулировка осуществляется через изменение скорости вращения сепаратора (классификатора). Более высокая скорость отсеивает более крупные частицы, возвращая их на домол, что позволяет получать более тонкий продукт.

3. В чём ключевое отличие современных вертикальных мельниц (LUM, MW) от классической схемы Раймонда?

Главные отличия: 1) Вращается помольный стол, а не подвеска с роликами. 2) Прижим роликов осуществляется через современную гидравлическую систему, а не пружины. 3) Используются более крупные ролики и интегрированные высокоэффективные классификаторы. 4) Конструкция обеспечивает более высокую производительность и энергоэффективность, особенно в сверхтонком диапазоне помола.

4. Какое оборудование выбрать для получения порошка тоньше 400 меш?

Для постоянного производства сверхтонких порошков (325-2500 меш) с высокой эффективностью рекомендуется рассматривать специализированное оборудование, такое как MW Ультратонкая мельница или LUM Ультратонкая вертикальная мельница. Они спроектированы именно для этих задач, обладают высокой точностью классификации и меньшим энергопотреблением на единицу продукции по сравнению с модернизированными классическими мельницами.
