Устройство и технология производства мельницы Раймонда
Устройство и технология производства мельницы Раймонда
Мельница Раймонда (Raymond mill) представляет собой классическое оборудование для помола неметаллических минералов средней твёрдости. Её конструкция, проверенная десятилетиями, легла в основу многих современных помольных агрегатов. Принцип работы основан на размоле материала между вращающимися роликами и неподвижным кольцом (помольной чашей) под действием центробежной силы.

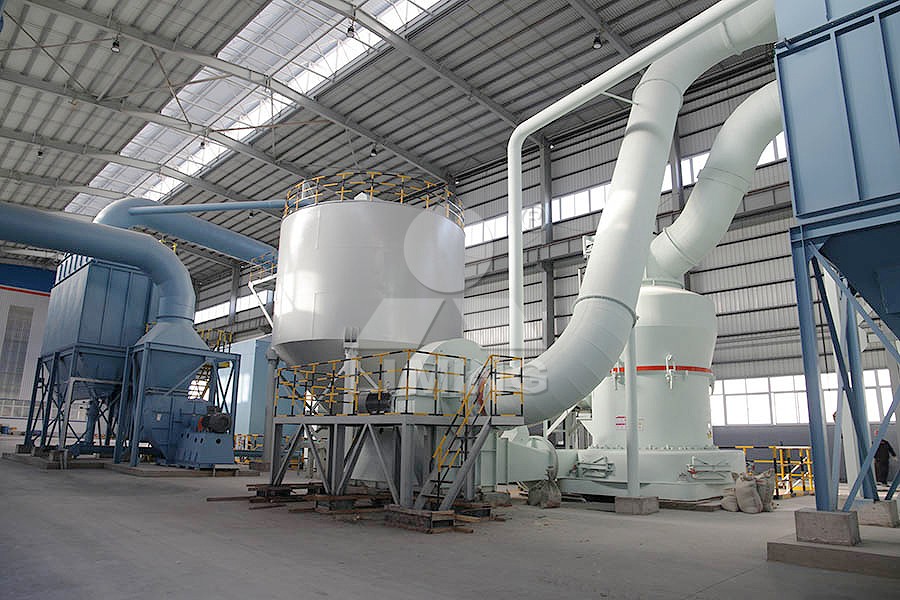

Стандартная мельница Раймонда состоит из следующих ключевых узлов: главная рама, редуктор, помольная камера с роликами и кольцом, классификатор (сепаратор), система подачи материала (питатель, элеватор), воздуходувка, циклонный коллектор и система пылеулавливания. Ролики, подвешенные на маятниковой системе, при вращении основного вала прижимаются к внутренней поверхности помольного кольца, измельчая подаваемый материал.
Технология производства современных мельниц Раймонда подразумевает использование высокоточного оборудования. Критически важные компоненты, такие как валы, ролики и помольные кольца, изготавливаются на станках с ЧПУ, что обеспечивает идеальную балансировку и минимальный дисбаланс при высоких скоростях вращения. Для изготовления изнашиваемых частей (роликов и колец) применяются биметаллические сплавы или высокохромистые чугуны, что в разы увеличивает их ресурс по сравнению с традиционной высокомарганцевой сталью.
Эволюция технологии: от классики к современным решениям
Хотя классическая мельница Раймонда остаётся востребованной для ряда задач благодаря своей простоте и надёжности, индустрия требует более эффективных решений. Современные тенденции направлены на повышение энергоэффективности, увеличение производительности и расширение диапазона регулировки тонкости помола. Именно эти задачи решают новые поколения мельниц.

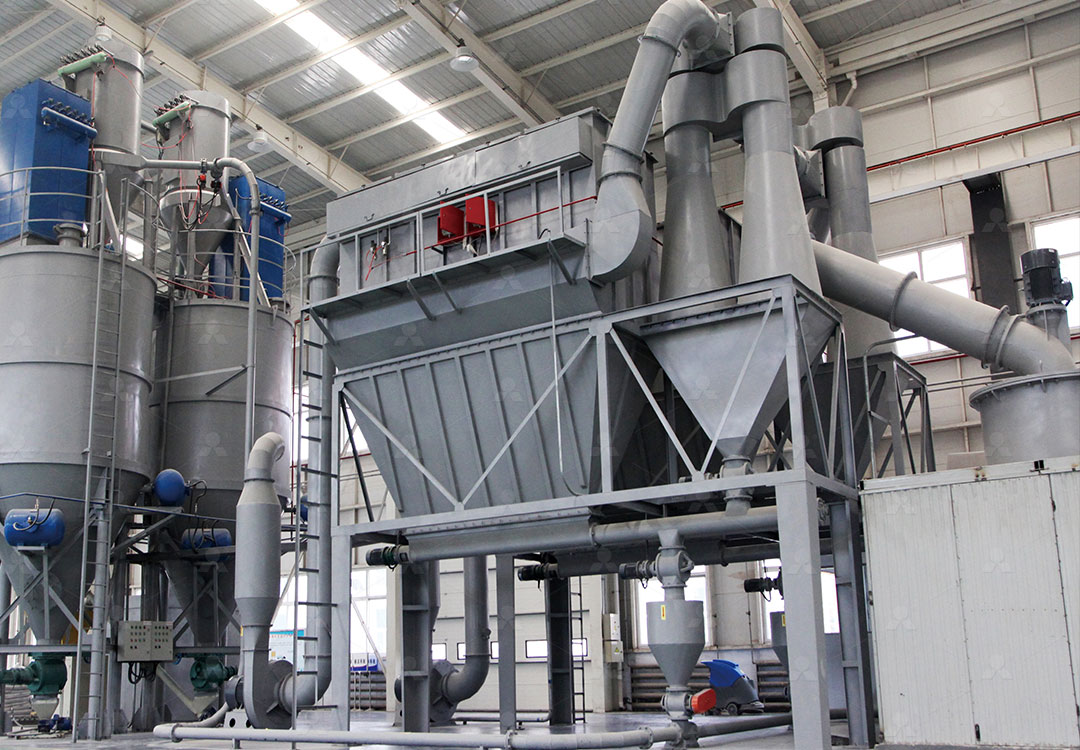

Например, для получения сверхтонких порошков с регулируемой тонкостью от 325 до 2500 меш компания LIMING предлагает современную альтернативу — MW Ультратонкую мельницу. Её конструкция лишена главного недостатка классических машин: в помольной камере полностью отсутствуют подшипники и винты, что исключает риск их повреждения и упрощает обслуживание. Высокоэффективный импульсный пылеуловитель и система шумоподавления делают процесс экологичным. Ключевое преимущество — клеточный классификатор немецкой технологии, обеспечивающий высокую точность сепарации частиц и возможность тонкой настройки гранулометрического состава продукта.
Ключевые аспекты производства и сборки
Качество конечного продукта напрямую зависит от точности сборки и контроля на каждом этапе производства. Сварные швы основных несущих конструкций проходят неразрушающий контроль. Сборка редуктора и балансировка ротора вентилятора выполняются в чистых помещениях. Особое внимание уделяется системе уплотнений, предотвращающей утечку порошка, и юстировке роликов относительно помольного кольца для обеспечения равномерного износа.
Для проектов, где требуется не только сверхтонкий помол, но и комплексная обработка материала (сушка, помол, классификация), отличным выбором является LUM Ультратонкая вертикальная мельница. Это оборудование, созданное на основе немецких и тайваньских технологий, отличается уникальной кривой помола роликовой обоймы, обеспечивающей формирование стабильного слоя материала и высокий выход продукта за один проход. Технология двойного ограничения (электронная и механическая системы) защищает мельницу от разрушительных вибраций, а обратимая конструкция с гидравлической системой делает обслуживание быстрым и безопасным.
Заключение
Мельница Раймонда стала отправной точкой для развития целого класса помольного оборудования. Её устройство и производственные технологии постоянно совершенствуются. Сегодня заказчики могут выбирать между проверенной классикой и инновационными решениями, которые предлагают более высокую производительность, экономию энергии и превосходный контроль качества конечного порошка. Выбор конкретной модели должен основываться на технических требованиях к материалу, желаемой тонкости помола и общей экономической эффективности проекта.
Часто задаваемые вопросы (FAQ)
В чём основное отличие мельницы Раймонда от современных ультратонких мельниц?
Классическая мельница Раймонда оптимальна для помола до тонкости примерно 425 меш. Современные мельницы, такие как MW или LUM, способны достигать тонкости 2500 меш и выше благодаря продвинутым системам классификации, иному принципу воздействия на материал и более точной механической обработке ключевых узлов.
Какие факторы влияют на износ роликов и помольного кольца?
Основные факторы: твёрдость и абразивность перерабатываемого материала, равномерность подачи, точность юстировки роликов, качество материала самих деталей. Использование биметаллических или высокохромистых сплавов значительно увеличивает межсервисный интервал.
Можно ли использовать одну мельницу для помола разных материалов?
Да, но при смене материала необходима тщательная очистка камеры помола и системы транспортировки порошка во избежание перекрёстного загрязнения. Также может потребоваться перенастройка классификатора и скорости воздушного потока для достижения требуемой тонкости.
Как обеспечивается экологичность работы мельницы?
Современные модели оснащаются высокоэффективными импульсными пылеуловителями, которые улавливают до 99.9% пыли. Герметичная конструкция и работа под отрицательным давлением предотвращают выбросы. Дополнительные глушители снижают уровень шума до норм, установленных санитарными стандартами.
