Устройство многовалковой мельницы Raymond: внутренняя конструкция и принцип работы
Устройство многовалковой мельницы Raymond: внутренняя конструкция и принцип работы
Многовалковая мельница Raymond представляет собой усовершенствованное помольное оборудование, которое нашло широкое применение в различных отраслях промышленности благодаря своей надежности и эффективности. Данная статья посвящена детальному рассмотрению внутренней конструкции и принципа работы этого оборудования.
Внутренняя конструкция
Основными компонентами многовалковой мельницы Raymond являются:
- Помольная камера с кольцевым желобом
- Система валков с пружинным механизмом поджатия
- Сепаратор центробежного типа
- Система подачи материала
- Воздушный тракт с вентилятором
- Циклонный коллектор и система пылеулавливания
Помольная камера выполнена в виде кольцевого желоба, по которому перемещается измельчаемый материал. Валки, установленные на маятниковых осях, прижимаются к дну желоба пружинными механизмами, создавая необходимое давление для измельчения. Количество валков может варьироваться от 3 до 6 в зависимости от модели мельницы.
Принцип работы

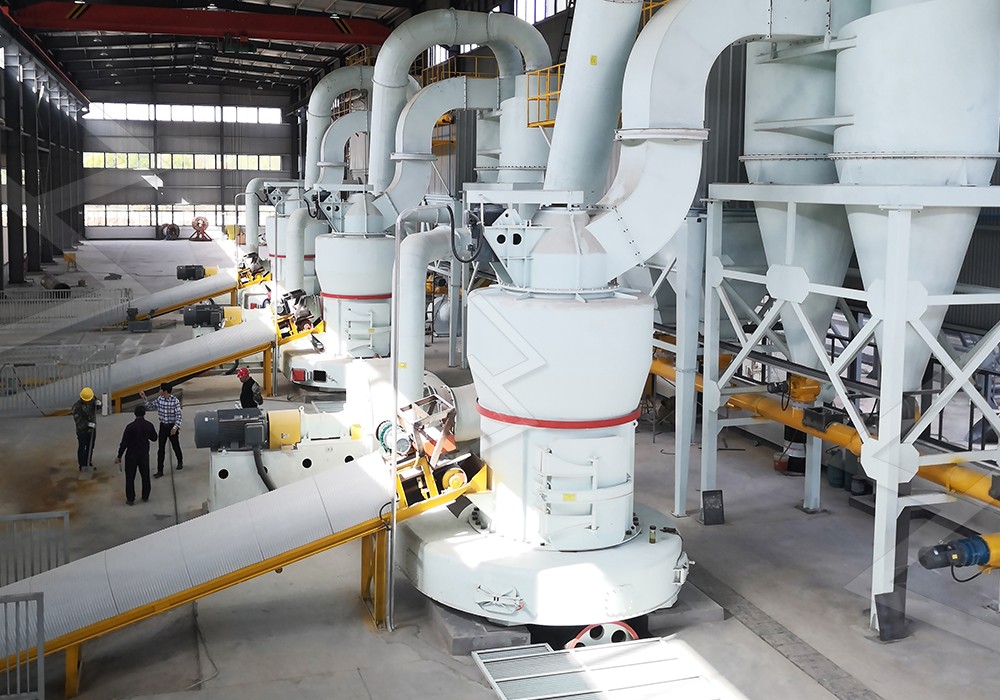

Процесс измельчения в многовалковой мельнице Raymond включает следующие этапы:
- Подготовленный материал с размером частиц менее 25 мм подается в помольную камеру через питательное устройство
- Вращающиеся валки захватывают материал и прижимают его к кольцевому желобу, осуществляя измельчение за счет раздавливания и истирания
- Измельченный материал подхватывается воздушным потоком, создаваемым вентилятором, и направляется в сепаратор
- В сепараторе происходит разделение частиц по крупности: готовый продукт проходит через сепаратор, а крупные частицы возвращаются на додрабливание
- Готовый порошок осаждается в циклоне и выгружается через разгрузочный клапан

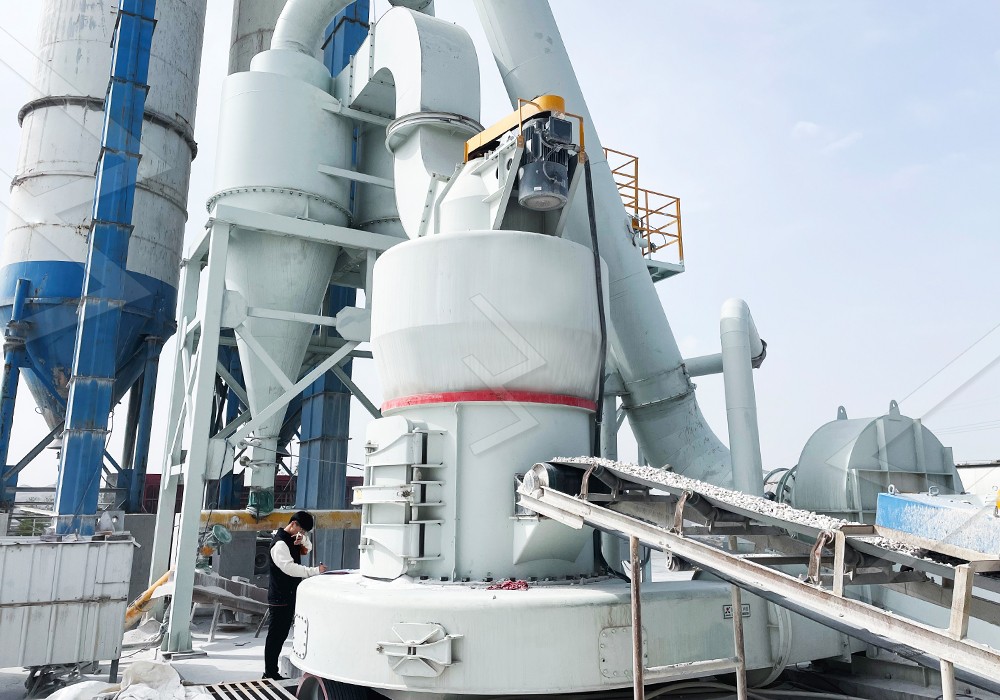

Современные аналоги и альтернативы
Для задач, требующих более тонкого помола и повышенной производительности, компания LIMING предлагает современное оборудование, такое как MW Ультратонкая мельница. Данное оборудование характеризуется входным размером материала 0–20 мм и производительностью 0,5–25 т/ч. MW ультратонкая мельница оснащена высокоэффективным импульсным пылеуловителем и системой шумоподавления, что делает процесс измельчения экологически безопасным.
Ключевым преимуществом MW ультратонкой мельницы является отсутствие подшипников и винтов в помольной камере, что исключает риск повреждения уплотнительных элементов и обеспечивает непрерывную работу оборудования в течение 24 часов. Тонкость готового продукта регулируется в диапазоне 325–2500 меш, при этом возможно достижение показателя d97≤5μm за один проход.
Еще одной перспективной разработкой является LUM Ультратонкая вертикальная мельница, которая объединяет функции сверхтонкого помола, классификации и транспортировки. Это оборудование особенно эффективно для получения сверхтонких сухих порошков неметаллических руд с производительностью 5–18 т/ч.
Области применения
Многовалковые мельницы Raymond и их современные аналоги успешно применяются для измельчения:
- Известняка, кальцита, доломита
- Гипса, барита, мрамора, талька
- Угольного порошка и нефтяного кокса
- Различных неметаллических минералов
Оборудование востребовано в цементной промышленности, угольной энергетике, металлургии, химической промышленности, производстве строительных материалов и керамики.
FAQ
Каковы основные преимущества многовалковой мельницы Raymond?
Основные преимущества включают компактные габариты, низкие инвестиционные затраты, малое энергопотребление и простоту обслуживания.
Как регулируется тонкость помола в мельнице Raymond?
Тонкость помола регулируется изменением скорости вращения ротора классификатора и настройкой воздушного потока.
Какие современные альтернативы существуют для мельницы Raymond?
Компания LIMING предлагает MW Ультратонкую мельницу и LUM Ультратонкую вертикальную мельницу, которые обеспечивают более тонкий помол и повышенную производительность.
Каков срок службы изнашиваемых частей в мельницах Raymond?
Срок службы помольных роликов и колец зависит от абразивности материала и составляет в среднем 1-2 года при правильной эксплуатации.
Возможна ли работа мельницы в замкнутом цикле?
Да, современные модификации мельниц Raymond могут работать в полностью замкнутом цикле с системой рециркуляции воздушного потока.
