Устройство подачи сырья для мельницы Раймонда

Устройство подачи сырья для мельницы Раймонда

Эффективность работы мельницы Раймонда, как и любого помольного оборудования, в значительной степени зависит от корректности и стабильности подачи исходного материала. Оптимально спроектированная система подачи сырья обеспечивает равномерную загрузку, предотвращает образование заторов, способствует достижению заданной тонкости помола и максимальной производительности агрегата.

Ключевые требования к системе подачи

Основная задача устройства подачи – обеспечить непрерывный и дозированный поток материала с размером частиц менее 25 мм в помольную камеру. Для этого используются несколько взаимосвязанных компонентов:

• Первичное дробление: Крупные куски материала предварительно измельчаются до необходимой фракции, как правило, с помощью щековой или молотковой дробилки.
• Подъём и транспортировка: Измельчённое сырьё с помощью ковшового элеватора или шнекового конвейера подаётся в накопительный бункер, расположенный над мельницей.
• Дозированная подача: Из бункера материал поступает непосредственно в мельницу через дозатор. Наиболее распространённым и эффективным решением для мельницы Раймонда является электромагнитный вибропитатель. Он обеспечивает равномерную, непрерывную и регулируемую по интенсивности подачу, что является критически важным для стабильности процесса помола.

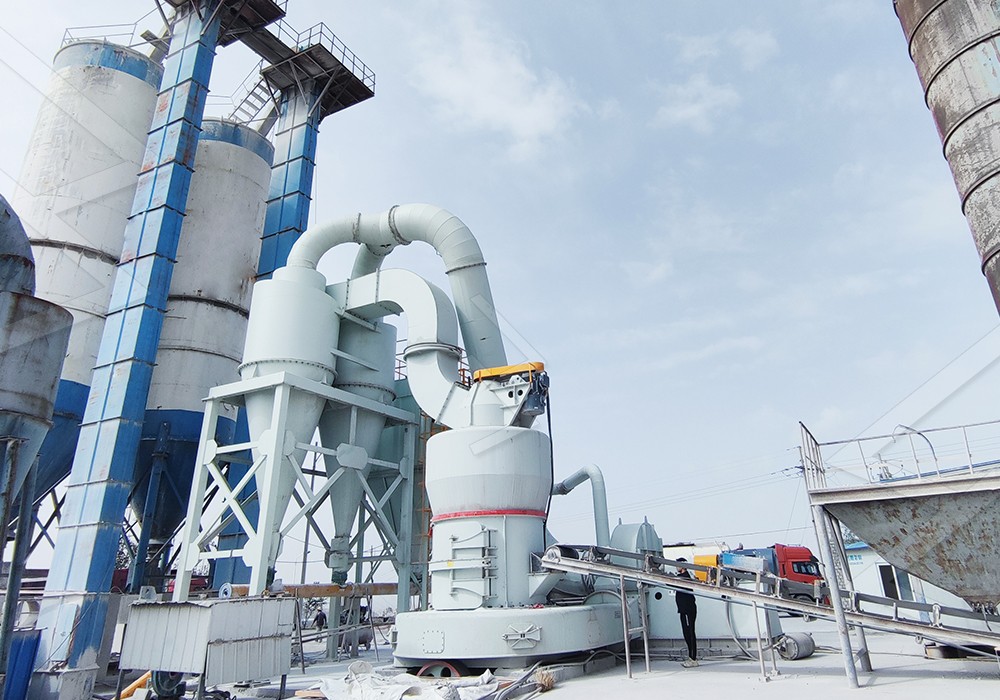

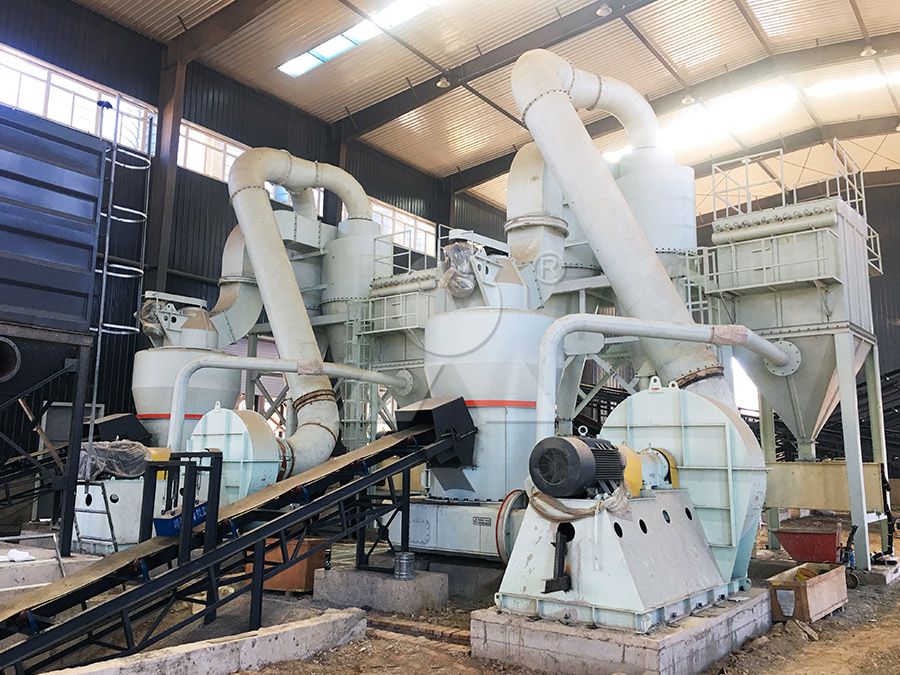

Принцип работы в составе технологической линии

Сырьё, доведённое дробилкой до размера <25 мм, поступает в бункер. Вибрационный питатель, управляемый автоматической системой контроля, извлекает материал из бункера и равномерным слоем подаёт его в загрузочный патрубок мельницы. В помольной камере (камере измельчения) вращающиеся ролики прижимаются к неподвижному кольцу под действием центробежной силы. Лопатки захватывают подаваемый материал и подводят его в зону контакта роликов и кольца, где происходит его раздавливание и истирание.

Важно, чтобы скорость и объём подачи соответствовали производительности мельницы. Избыток материала приводит к перегрузке, повышенному износу и росту энергопотребления, а недостаток – к снижению эффективности работы оборудования и «холостому» режиму роликов.

Эволюция технологий: от Раймонда к современным решениям

Классическая мельница Раймонда доказала свою надёжность для многих задач среднетонкого помола. Однако современные требования к производительности, энергоэффективности и тонкости продукта диктуют необходимость использования более совершенного оборудования. Для задач, где требуется сверхтонкий помол с высокой степенью автоматизации и экологичности, компания LIMING рекомендует рассмотреть современные аналоги.

В частности, MW Ультратонкая мельница представляет собой следующую ступень в эволюции помольного оборудования. При схожем принципе работы она обладает рядом революционных преимуществ:

• Более высокая производительность: При одинаковой мощности и тонкости помола её производительность на 40% выше, чем у струйных и мешалочных мельниц.
• Широкий диапазон регулировки тонкости: Возможность получения продукта в диапазоне от 325 до 2500 меш (d97 ≤5 мкм) за один проход благодаря высокоточному клеточному классификатору немецкой технологии.
• Повышенная надёжность: Отсутствие подшипников и винтов в самой помольной камере исключает риск поломки из-за их износа или ослабления. Смазка главного вала проводится без остановки оборудования.
• Экологичность: Встроенный высокоэффективный импульсный пылеуловитель и система глушения шума обеспечивают соответствие строгим экологическим нормам.

Для проектов, где ключевыми требованиями являются максимальная тонкость, энергосбережение и вертикальная компоновка, идеальным выбором может стать LUM Ультратонкая Вертикальная Мельница. Она интегрирует помол, классификацию и транспортировку, обладает уникальной кривой помола для формирования равномерного слоя материала и оснащена энергосберегающей системой многоступенчатой классификации, снижающей энергопотребление на 30–50%.

Заключение

Таким образом, устройство подачи сырья – это не просто конвейер, а интеллектуальный компонент помольного комплекса. Его правильный выбор и настройка напрямую влияют на результат. Переход от классических схем с мельницей Раймонда к современным решениям, таким как MW или LUM мельницы, позволяет не только оптимизировать процесс подачи и помола, но и кардинально улучшить технико-экономические и экологические показатели всего производства.

Часто задаваемые вопросы (FAQ)

Какой максимальный размер сырья можно подавать в мельницу Раймонда?

Рекомендуемый входной размер для эффективной работы мельницы Раймонда не должен превышать 25 мм. Для этого требуется обязательная стадия предварительного дробления.

Что произойдёт, если подача сырья в мельницу будет неравномерной?

Неравномерная подача приводит к колебаниям нагрузки на двигатель, снижению качества помола (неоднородность фракции), повышенному износу роликов и колец, а также к перерасходу электроэнергии.

Чем система подачи для MW Ультратонкой мельницы отличается от классической?

Хотя принцип (дробление – транспортировка – дозированная подача) остаётся общим, MW мельница, благодаря более совершенной конструкции камеры помола и классификатора, менее чувствительна к малым колебаниям в подаче. Однако для раскрытия её полного потенциала также требуется стабильная и регулируемая подача, часто организуемая с помощью точных шнековых или вибрационных питателей с интеграцией в общую систему автоматического управления (PLC).

Можно ли модернизировать систему подачи существующей мельницы Раймонда?

Да, это возможно и часто целесообразно. Модернизация может включать установку нового вибропитателя с частотным регулированием, замену элеватора или внедрение системы автоматического контроля уровня в бункере. Это позволяет повысить стабильность работы и снизить эксплуатационные затраты.
