Энциклопедия оборудования для измельчения Raymond: принцип работы и сферы применения

Введение

Оборудование для измельчения типа Raymond, известное также как мельница Раймонд, представляет собой ключевую технологию в переработке неметаллических минералов и других материалов в тонкий порошок. С момента своего появления эта технология претерпела значительную эволюцию, породив целый класс высокоэффективных помольных установок. Принцип, основанный на раздавливании и истирании материала между вращающимися роликами и неподвижным кольцом, доказал свою надежность и экономическую эффективность в различных отраслях промышленности.

Принцип работы классической мельницы Раймонд

Рабочий цикл начинается с подготовки сырья, которое дробится до размера, как правило, менее 25 мм. Затем материал через питатель равномерно подается в помольную камеру. Под действием центробежной силы вращающиеся ролики прижимаются к внутренней поверхности помольного кольца, захватывая и измельчая подаваемый материал. Размолотый порошок уносится потоком воздуха, создаваемым вентилятором, в сепаратор (классификатор). Здесь происходит разделение: частицы, достигшие требуемой тонкости, покидают систему как готовый продукт, а более крупные фракции возвращаются в камеру для доизмельчения. Система является замкнутой и работает под разрежением, что минимизирует пылевыделение.

Сферы применения

Оборудование Raymond находит применение в широком спектре отраслей благодаря своей способности обрабатывать материалы с твердостью до 9 по Моосу. Основные области использования включают:

• Горнодобывающая и перерабатывающая промышленность: измельчение известняка, кальцита, доломита, барита, талька, мрамора, гипса.
• Энергетика: приготовление пылеугольного топлива и известняка для десульфуризации дымовых газов.
• Строительные материалы: производство цемента, микрокремнезема, различных наполнителей.
• Химическая промышленность: переработка нефтяного кокса, производство красителей, катализаторов.
• Сельское хозяйство: изготовление минеральных удобрений.

Эволюция технологии: от Raymond к современным решениям

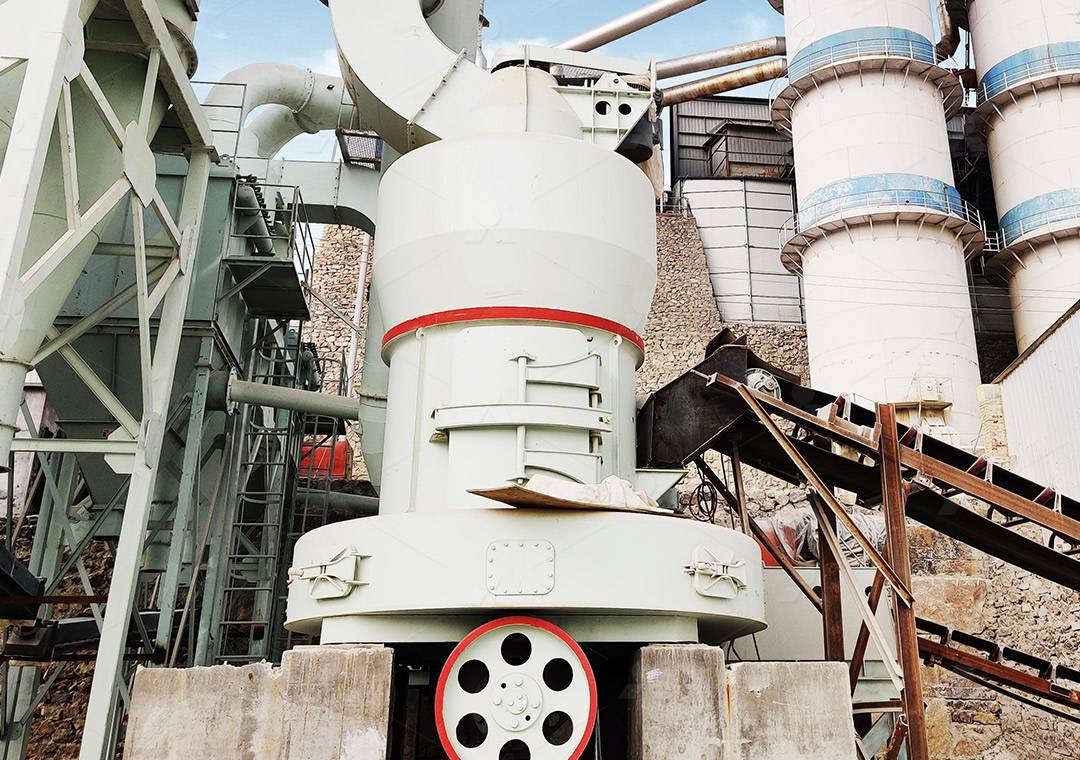

Классическая мельница Раймонд, являясь надежным решением, задала вектор развития. Современные модели, такие как MTW Европейская Трапецеидальная Мельница и LUM Ультратонкая Вертикальная Мельница, воплотили в себе decades опыта и инноваций. Например, MTW мельница отличается использованием конической передачи, дугообразного воздушного канала для снижения сопротивления и износостойких роликов с автоматической системой тонкой смазки, что значительно повышает ресурс и энергоэффективность.

Для задач, требующих получения сверхтонких порошков с высокой степенью однородности, идеальным выбором является MW Ультратонкая Мельница. Это оборудование нового поколения сочетает в себе высокоэффективный помол и прецизионную классификацию. Ключевые преимущества MW мельницы включают регулируемую тонкость помола в диапазоне от 325 до 2500 меш, отсутствие подшипников и винтов в самой помольной камере для повышения надежности, а также встроенный импульсный пылеуловитель, обеспечивающий экологичность производства. Ее производительность достигает 25 т/ч, что при значительно меньшем энергопотреблении делает ее лидером в своем классе для обработки известняка, кальцита, талька и других материалов для химической, лакокрасочной и косметической отраслей.

Критерии выбора оборудования

Выбор конкретной модели мельницы зависит от множества факторов: физико-химических свойств сырья (твердость, влажность, абразивность), требуемой производительности и тонкости готового продукта, а также общих капитальных и эксплуатационных затрат. Современные вертикальные и трапецеидальные мельницы, как правило, предлагают лучшее соотношение занимаемой площади, энергопотребления и выхода продукта по сравнению с традиционными шаровыми мельницами.

FAQ (Часто задаваемые вопросы)

В чем основное отличие мельницы Raymond от шаровой мельницы?

Мельница Raymond работает по принципу раздавливания и истирания материала роликами о неподвижное кольцо с последующей воздушной сепарацией. Шаровая мельница измельчает материал за счет ударного воздействия и истирания мелющими телами (шарами) во вращающемся барабане. Raymond мельницы, как правило, более энергоэффективны для получения порошков средней тонкости, занимают меньше места, но имеют более ограниченный диапазон по твердости обрабатываемого материала.

Каков типичный размер частиц на входе для мельниц типа Raymond?

Большинство современных мельниц, таких как MTW или MW, рассчитаны на входной размер материала от 0 до 40-50 мм. Однако для достижения максимальной эффективности и производительности рекомендуется предварительное дробление сырья до размера не более 20-30 мм.

Как обеспечивается экологичность работы современных мельниц?

Современные установки, например, MW Ультратонкая Мельница, проектируются как полностью герметичные системы, работающие под отрицательным давлением. Они в обязательном порядке комплектуются высокоэффективными рукавными фильтрами (импульсными пылеуловителями), которые улавливают до 99.9% пыли. Дополнительно могут устанавливаться глушители для снижения уровня шума.

Можно ли регулировать тонкость помола в процессе работы?

Да, в современных мельницах с динамическими или клеточными классификаторами тонкость помола регулируется плавно и оперативно путем изменения скорости вращения ротора сепаратора. Это позволяет на одном оборудовании получать продукт разной дисперсности, например, в диапазоне 325-2500 меш для MW мельницы.

Какие факторы наиболее сильно влияют на износ рабочих органов?

Основные факторы — абразивность материала и присутствие в сырье недробимых металлических включений. Современные мельницы используют ролики и кольца из специальных износостойких сплавов, а также оснащаются магнитными сепараторами на входе и механическими защитами от попадания металла.
