4R мельница для измельчения угля: принцип работы и преимущества

4R мельница для измельчения угля: принцип работы и преимущества

В современной промышленности, особенно в энергетическом и металлургическом секторах, эффективное измельчение угля является критически важным процессом. 4R мельница для угля представляет собой специализированное оборудование, разработанное для решения задач тонкого помола угольной пыли с высокой производительностью и стабильностью.

Принцип работы 4R мельницы для угля

Основной принцип работы мельницы основан на методе роликового измельчения. Уголь подается через шлюзовой питатель в центр вращающегося помольного стола. Под действием центробежной силы материал перемещается к периферии стола, где попадает в зону между вращающимся столом и роликами (валками).

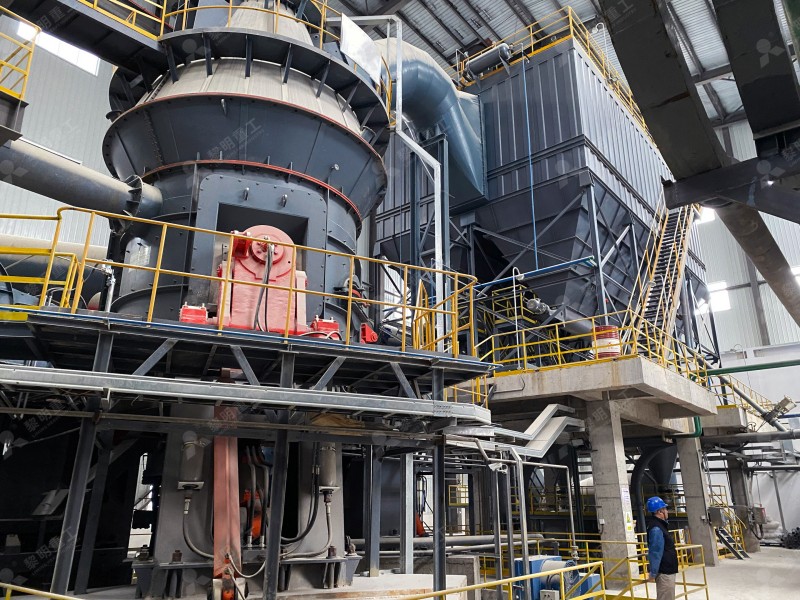

coal grinding zone in vertical roller mill

Ролики, прижимаемые к материалу гидравлической или пружинной системой, осуществляют измельчение угля путем раздавливания и истирания. Одновременно через направляющий аппарат (кольцевое сопло) в корпус мельницы подается горячий газ (обычно дымовые газы или горячий воздух), который выполняет две функции: сушка угля и транспортировка измельченного продукта.

Измельченный и высушенный угольный порошок потоком газа поднимается в верхнюю часть мельницы к сепаратору. Сепаратор (классификатор) отделяет частицы требуемой тонкости от крупных фракций. Готовый продукт выносится газом из мельницы в систему фильтров для сбора, а крупные частицы возвращаются на помольный стол для доизмельчения.

Посторонние включения (металл, камни), попавшие в мельницу с углем, как более тяжелые, отбрасываются к периферии стола и через сопловой венец попадают в шлаковый бункер, откуда удаляются специальным скребком или шнеком.

Ключевые преимущества технологии

Использование 4R мельницы для помола угля предлагает ряд существенных преимуществ по сравнению с традиционными шаровыми или барабанными мельницами:

  • Высокая энергоэффективность: Прямое давление роликов на материал требует меньше энергии, чем ударно-шаровой помол.
  • Интегрированная сушка: Возможность использования горячих газов позволяет одновременно с помолом эффективно сушить уголь с влажностью до 15-20%.
  • Компактность и модульность: Конструкция «все в одном» (дробление, сушка, помол, сепарация, транспортировка) значительно экономит пространство.
  • Легкость регулировки и стабильность качества: Быстрое изменение тонкости помола путем регулировки скорости сепаратора и давления роликов.
  • Низкий уровень шума и пыли: Закрытая конструкция и работа под разрежением минимизируют выбросы пыли и снижают уровень шума.
  • Простота обслуживания: Возможность выволакивания роликов и замены футеровки без демонтажа основных узлов.

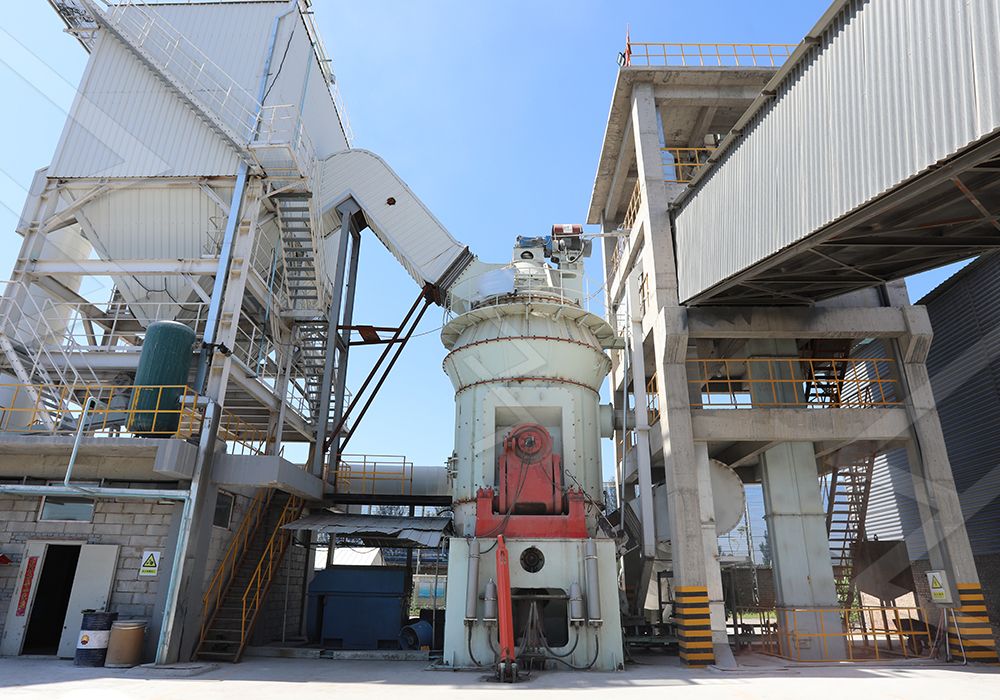

LM vertical roller mill in coal grinding plant

Рекомендуемое оборудование: LM Вертикальная Валковая Мельница

Для задач измельчения угля мы настоятельно рекомендуем нашу LM Вертикальную Валковую Мельницу. Эта модель идеально подходит для производства угольной пыли в энергетике (ТЭЦ, теплоцентрали) и металлургии (доменные печи, коксохимия).

Ключевые характеристики LM мельницы для угля:

  • Тонкость помола: 0.84-0.037 мм (R90 = 8-25%)
  • Производительность: 10-400 т/ч (зависит от влажности и абразивности угля)
  • Интегрированные функции: Сушка, помол, сепарация, транспортировка
  • Специализация: Не металлические полезные ископаемые, угольная пыль, шлак

Мельница оснащена современной автоматической системой управления (АСУ), которая обеспечивает плавный пуск, стабильную работу под нагрузкой, автоматическое поддержание оптимальных параметров помола и защиту от аварийных ситуаций. Гидравлическая система позволяет легко регулировать давление помола, а конструкция роликов и стола обеспечивает длительный срок службы даже при работе с абразивными материалами.

Для проектов, требующих особо тонкого помола или работы с специфическими марками угля, также предлагается рассмотреть MTW Европейская Трапециевидная Мельница, которая демонстрирует выдающиеся результаты в задачах подготовки угля для инжекции в доменные печи и других высокотехнологичных применений.

process flow diagram of coal grinding system

Заключение

4R мельницы для угля, в частности LM Вертикальная Валковая Мельница, представляют собой современное, высокоэффективное и экономичное решение для приготовления угольной пыли. Их преимущества в виде низких эксплуатационных расходов, высокой надежности и экологической безопасности делают их идеальным выбором для модернизации существующих и строительства новых производственных мощностей.

FAQ (Часто задаваемые вопросы)

Вопрос: Какая максимальная влажность угля допустима для помола в LM мельнице?

Ответ: LM мельница может эффективно работать с углем, имеющим влажность до 20%. При этом горячие газы, подаваемые в мельницу, должны иметь достаточную температуру для обеспечения процесса сушки.

Вопрос: Как часто требуется техническое обслуживание роликов и помольного стола?

Ответ: Срок службы изнашиваемых частей (роликов, футеровки стола) зависит от абразивности угля и обычно составляет от 6000 до 10000 часов работы. Конструкция мельницы позволяет быстро заменить эти элементы, минимизируя простой.

Вопрос: Возможно ли использование мельницы для помола других материалов, кроме угля?

Ответ: Да, LM Вертикальная Валковая Мельница является универсальным оборудованием и может использоваться для помола не металлических полезных ископаемых, гранулированного шлака и цементного клинкера.

Вопрос: Обеспечивает ли мельница стабильную тонкость готового продукта?

Ответ: Да, благодаря высокоэффективному динамическому сепаратору с возможностью плавной регулировки скорости вращения, мельница обеспечивает высокую стабильность гранулометрического состава угольной пыли (R90 = ±2%).
