4R Мельница Раймонд для помола камня: принцип работы и преимущества

4R Мельница Раймонд для помола камня: принцип работы и преимущества

Мельница Раймонда серии 4R представляет собой проверенное временем и эффективное оборудование для тонкого помола различных невоспламеняющихся и невзрывоопасных материалов с твёрдостью до 7 по шкале Мооса. Её конструкция, основанная на принципе измельчения между вращающимися роликами и неподвижным кольцом, обеспечивает стабильное получение порошка в диапазоне от 80 до 325 меш.

Принцип работы 4R Мельницы Раймонд

Рабочий цикл начинается с подготовки сырья: материал дробится до размера менее 25 мм и через элеватор подаётся в бункер. Оттуда вибропитатель обеспечивает его равномерную подачу в помольную камеру.

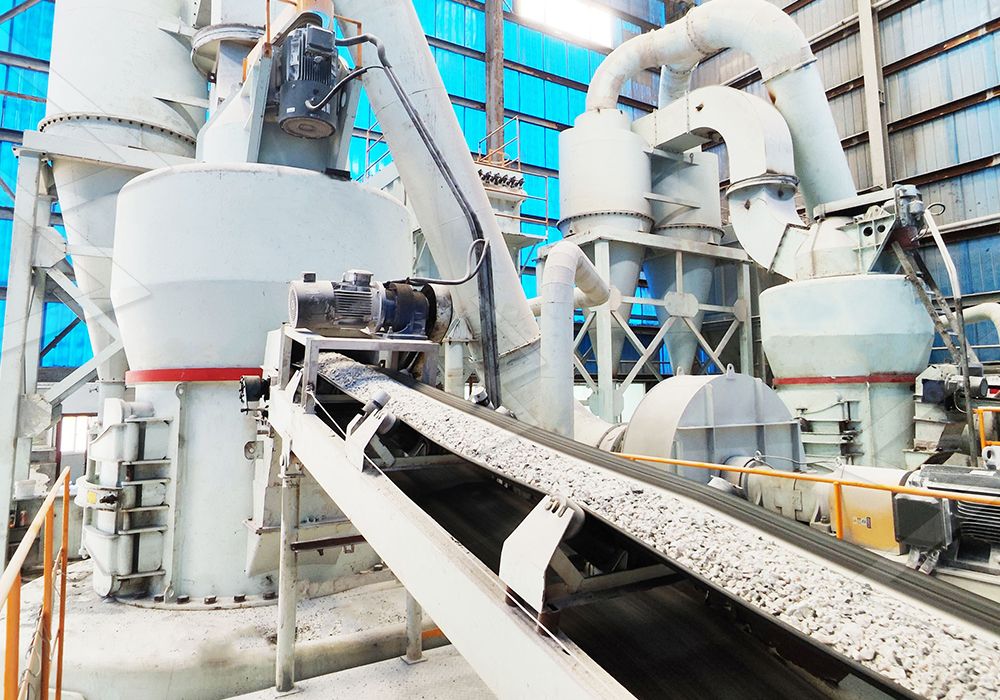

В камере установлены 4 помольных ролика (4R), которые под действием центробежной силы прижимаются к внутренней поверхности помольного кольца. Главный вал, приводимый в движение редуктором, вращает траверсу с подвешенными роликами. Материал, попадая между роликами и кольцом, подвергается раздавливанию и истиранию.

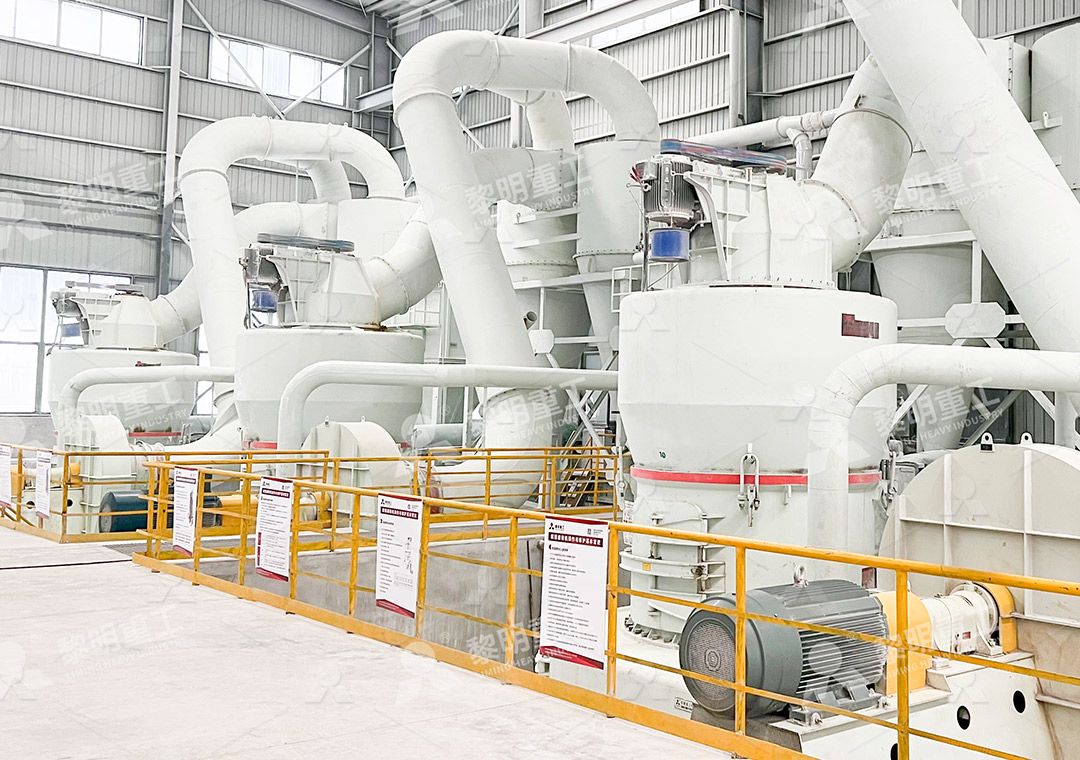

Измельчённый материал подхватывается воздушным потоком, создаваемым вентилятором, и направляется в сепаратор (классификатор). Здесь происходит разделение: частицы, достигшие требуемой тонкости, проходят через лопатки классификатора и по воздуховодам поступают в циклонный коллектор для осаждения и выгрузки. Более крупные частицы, отброшенные лопатками сепаратора, возвращаются в помольную камеру для повторного измельчения. Система воздушного потока является замкнутой и работает под разрежением, что минимизирует пылевыделение.

Ключевые преимущества конструкции

Мельница Раймонд 4R от компании LIMING, благодаря многолетним усовершенствованиям, обладает рядом конкурентных преимуществ:

• Компактность и низкие капитальные затраты: Конструкция объединяет помол, классификацию и транспортировку в одном агрегате, занимая минимум площади.
• Энергоэффективность: По сравнению с шаровыми мельницами, данная модель демонстрирует значительно более низкое удельное энергопотребление на тонну готового продукта.
• Надёжность и простота обслуживания: Продуманная конструкция с централизованной системой смазки и легкодоступными узлами увеличивает срок бесперебойной работы.
• Экологичность: Полностью герметичная система помола в сочетании с эффективным циклоном или рукавным фильтром обеспечивает соответствие строгим экологическим нормам по выбросам пыли.
• Стабильное качество продукта: Возможность оперативной регулировки скорости классификатора позволяет точно контролировать тонкость помола.

Эволюция технологии: от Раймонда к современным решениям

В то время как классическая мельница Раймонд остаётся отличным выбором для многих задач тонкого помола, современные требования к сверхтонким порошкам (325-2500 меш) и максимальной энергоэффективности привели к разработке более совершенного оборудования. На основе опыта, накопленного при производстве мельниц Раймонд, инженеры LIMING создали новое поколение мельниц для сверхтонкого измельчения.

Для клиентов, чьи производственные задачи требуют получения порошка высочайшей тонкости с минимальными эксплуатационными расходами, мы настоятельно рекомендуем рассмотреть MW Ультратонкую мельницу. Это оборудование представляет собой качественный скачок в технологии. Его ключевые отличия включают:

• Более высокая производительность при меньшем энергопотреблении: Инновационная кривая помольного ролика и кольца повышает эффективность. При одинаковой мощности и тонкости выход продукта может быть на 40% выше, чем у струйных мельниц, а энергопотребление системы составляет лишь около 30% от их показателей.
• Расширенный диапазон регулировки тонкости (325-2500 меш): Высокоточный клеточный классификатор немецкой технологии позволяет достигать показателя d97 ≤ 5 мкм за один проход.
• Повышенная надёжность: В помольной камере полностью отсутствуют подшипники и винты, что устраняет риск поломки из-за их износа или ослабления. Смазка главного вала производится снаружи без остановки оборудования.
• Экологичность: Стандартная комплектация высокоэффективным импульсным пылеуловителем и глушителями обеспечивает чистую и тихую работу, соответствующую самым строгим стандартам.

Для проектов, где критически важны максимальная автоматизация и стабильность процесса сверхтонкого помола, идеальным решением является LUM Ультратонкая вертикальная мельница. Она интегрирует последние технологии роликового измельчения и классификации, предлагая многоступенчатую систему сепарации, технологию двойного ограничения для защиты от вибраций и удобную гидравлическую систему для обслуживания роликов.

Часто задаваемые вопросы (FAQ)

Какие основные материалы можно измельчать на 4R Мельнице Раймонд?

Она отлично подходит для помола известняка, кальцита, доломита, барита, талька, гипса, каолина, бентонита, мрамора и других неметаллических руд с аналогичной твёрдостью.

В чём основное различие между мельницей Раймонд и MW Ультратонкой мельницей?

Мельница Раймонд оптимальна для тонкого помола (до 325 меш). MW Ультратонкая мельница предназначена для получения сверхтонкого порошка (до 2500 меш) и обладает значительно более высокой энергоэффективностью и производительностью в этом диапазоне благодаря передовой конструкции помольного узла и классификатора.

Требуется ли специальный фундамент для установки этих мельниц?

Да, для обеспечения устойчивости и гашения вибраций необходимо сооружение железобетонного фундамента в соответствии с предоставляемыми нами чертежами фундамента. MW и LUM мельницы также требуют надежного фундамента, их компактная конструкция облегчает планировку.

Предоставляет ли LIMING запасные части и техническую поддержку?

Да, как производитель, совмещающий производство и продажи, компания LIMING несёт полную ответственность за оборудование. Мы гарантируем поставку оригинальных запасных частей и комплексное техническое сопровождение на всех этапах эксплуатации.
