4R Raymond Mill: Технические характеристики и модель

4R Raymond Mill: Технические характеристики и модель

Мельница Раймонд 4R представляет собой усовершенствованное оборудование для тонкого помола различных материалов с твердостью не более 7 по шкале Мооса и влажностью до 6%. Эта модель является одним из наиболее востребованных решений в горнодобывающей, строительной и химической промышленности благодаря своей надежности и эффективности.

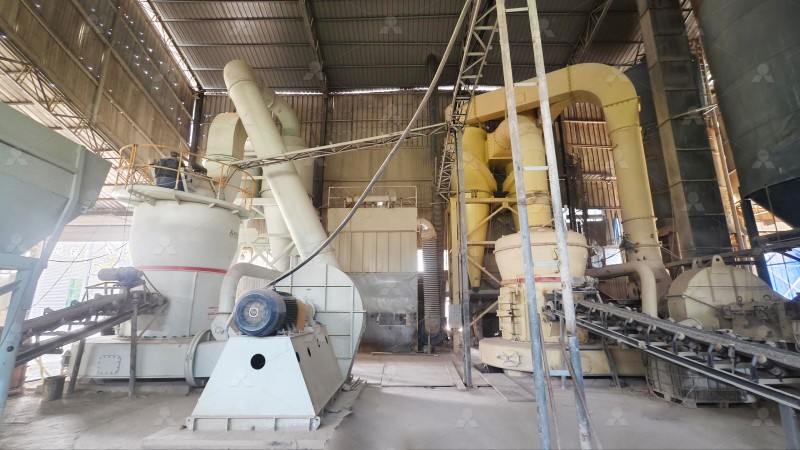

4R Raymond Mill diagram

Основные технические характеристики 4R Raymond Mill

Модель 4R Raymond Mill характеризуется следующими ключевыми параметрами:

  • Количество роликов: 4 шт.
  • Диаметр ролика: 320 мм
  • Высота ролика: 160 мм
  • Диаметр кольца: 970 мм
  • Высота кольца: 160 мм
  • Максимальный размер подачи: ≤25 мм
  • Производительность: 0,6–5 т/ч
  • Тонкость готового продукта: 80–325 меш
  • Мощность главного двигателя: 37 кВт

Конструктивные особенности

4R Raymond Mill отличается продуманной конструкцией, которая включает четыре помольных ролика, равномерно распределенных вокруг помольного кольца. Такая компоновка обеспечивает стабильное давление на материал и равномерный износ рабочих органов. Все вращающиеся части тщательно сбалансированы, что минимизирует вибрацию и обеспечивает плавную работу оборудования.

Система передачи мощности реализована через коническую зубчатую передачу, которая отличается высокой надежностью и эффективностью. Смазка критических узлов осуществляется автоматически, что снижает требования к техническому обслуживанию.

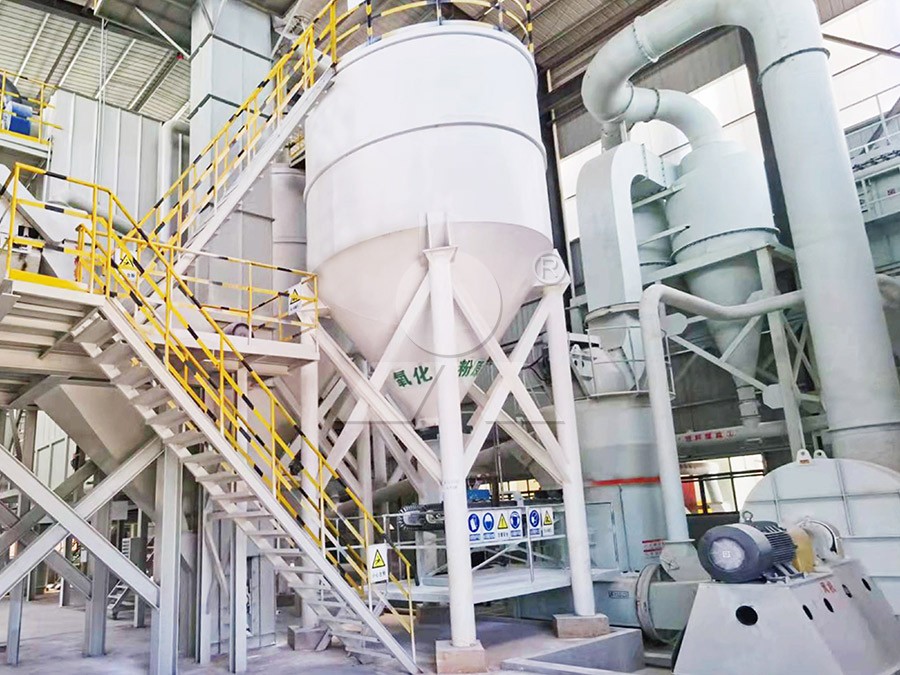

Raymond Mill working principle

Принцип работы

Рабочий процесс 4R Raymond Mill начинается с подачи материала через питатель в помольную камеру. Под действием центробежной силы ролики прижимаются к помольному кольцу, измельчая материал между этими элементами. Лопатки захватывают материал и направляют его в зону помола.

После измельчения материал потоком воздуха от вентилятора транспортируется в сепаратор, где происходит классификация частиц по размеру. Квалифицированный продукт направляется в циклонный коллектор для осаждения, в то время как крупные частицы возвращаются в помольную камеру для доизмельчения.

Области применения

4R Raymond Mill успешно применяется для помола различных материалов:

  • Известняк, кальцит, доломит
  • Барит, гипс, тальк
  • Мрамор, каолин, бентонит
  • Фосфатная руда, оксид железа
  • Уголь, кокс

Оборудование широко используется в цементной промышленности, энергетике, металлургии, химическом производстве и других отраслях.

Преимущества 4R Raymond Mill

Среди основных преимуществ данной модели можно выделить:

  • Компактная конструкция и малая занимаемая площадь
  • Низкое энергопотребление по сравнению с аналогами
  • Высокая эффективность помола
  • Простота эксплуатации и обслуживания
  • Стабильность работы и надежность
  • Экологичность благодаря герметичной системе

Рекомендуемое оборудование

Для клиентов, которым требуется более тонкий помол и повышенная производительность, мы рекомендуем рассмотреть MW Ультратонкую мельницу. Это современное оборудование позволяет получать порошок с тонкостью от 325 до 2500 меш при производительности 0,5–25 т/ч. Конструкция мельницы исключает наличие подшипников и винтов в помольной камере, что повышает надежность и снижает требования к обслуживанию.

Также для сверхтонкого помола неметаллических минералов отлично подходит LUM Ультратонкая вертикальная мельница, обеспечивающая тонкость продукта до 2500 меш при производительности 5–18 т/ч. Ее уникальная конструкция с обратимыми роликами значительно упрощает техническое обслуживание.

MW Ultrafine Mill

Часто задаваемые вопросы (FAQ)

Какой максимальный размер материала можно подавать в 4R Raymond Mill?

Максимальный размер подачи составляет 25 мм. Для более крупных материалов требуется предварительное дробление.

Какая тонкость помола достигается на 4R Raymond Mill?

Оборудование позволяет получать продукт с тонкостью от 80 до 325 меш.

Требуется ли специальный фундамент для установки мельницы?

Да, для обеспечения стабильной работы необходимо предусмотреть железобетонный фундамент соответствующей прочности.

Как часто требуется техническое обслуживание?

Регулярное техническое обслуживание рекомендуется проводить каждые 300-500 рабочих часов, капитальное — каждые 2000-3000 часов.

Какие материалы можно измельчать на 4R Raymond Mill?

Оборудование подходит для помола невзрывоопасных и негорючих материалов с твердостью не более 7 по шкале Мооса.
