5R4121 Мельница Раймонд: Технические характеристики, принцип работы и сфера применения

Введение

Мельница Раймонд серии 5R4121 представляет собой классическое оборудование для тонкого помола различных негорючих и невзрывоопасных материалов с твердостью по Моосу менее 7 и влажностью до 6%. Эта модель зарекомендовала себя как надежное и эффективное решение в различных отраслях промышленности благодаря своей проверенной конструкции и стабильной работе.

Технические характеристики

Мельница 5R4121 оснащена пятью шлифовальными валиками диаметром 410 мм и высотой 210 мм. Вращение главного привода осуществляется через редуктор с определенным передаточным отношением, обеспечивающим оптимальную скорость вращения шлифовального кольца. Производительность машины варьируется в зависимости от физических свойств обрабатываемого материала и требуемой тонкости помола, обычно составляя от 8 до 9.5 тонн в час. Тонкость готового продукта может регулироваться в диапазоне от 44 до 613 микрон (от 325 до 30 меш).

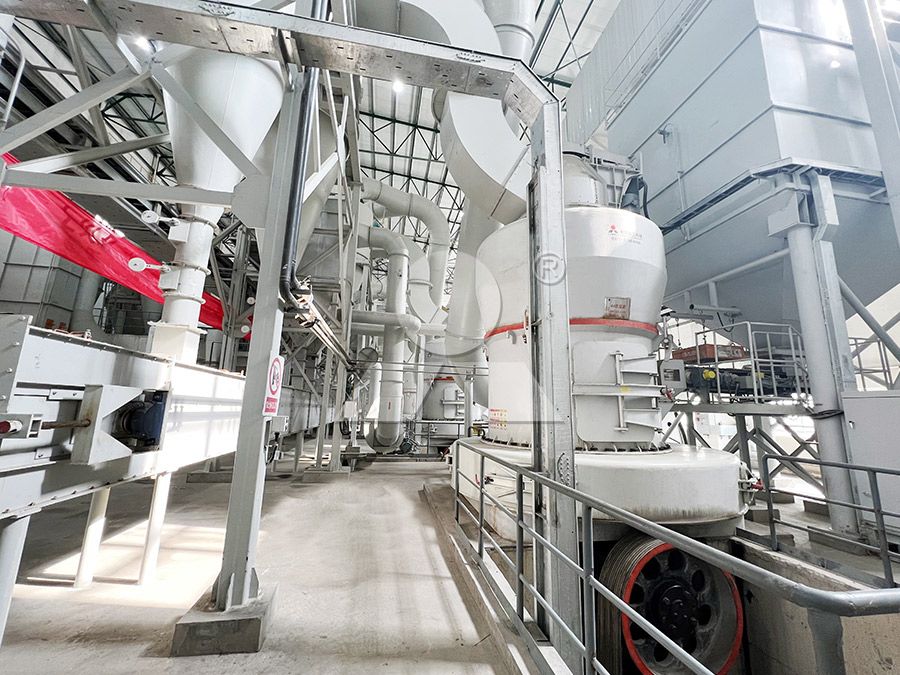

Принцип работы

Рабочий процесс мельницы Раймонд можно описать следующим образом: подготовленное сырье, прошедшее первичное дробление до необходимого размера (как правило, не более 30 мм), равномерно подается питателем в центральную часть вращающегося шлифовального кольца. Под действием центробежной силы материал перемещается к периферии, попадая в зону между валками и кольцом.

Валки, подвешенные на крестовине и прижимаемые к материалу пружинами или гидравлической системой, осуществляют измельчение за счет раздавливания и истирания. Одновременно с процессом помола через направляющий аппарат в нижнюю часть мельницы подается поток горячего воздуха, который выполняет две функции: сушка материала и транспортировка измельченных частиц.

Мелкие частицы увлекаются воздушным потоком вверх, к сепаратору (анализатору), который представляет собой ротор с лопатками. Сепаратор классифицирует частицы по размеру: крупные фракции возвращаются на додрабливание, а удовлетворяющие заданным параметрам тонкости проходят через сепаратор и по пневмопроводу направляются в циклон-разгрузитель или рукавный фильтр для отделения от воздушного потока и сбора. Готовый продукт выводится через шлюзовой затвор.

Сфера применения

5R4121 Мельница Раймонд находит широкое применение в горнодобывающей, строительной, химической и металлургической отраслях для переработки более 280 видов материалов, включая:

• Карбонат кальция (мрамор, известняк, кальцит)
• Кварц, полевой шпат
• Тальк, барит, гипс
• Керамика, шлак
• Активированный уголь и другие минералы

Она идеально подходит для средних и малых производственных линий, требующих стабильного качества продукта и простоты в эксплуатации.

Современные альтернативы и рекомендации

В то время как мельница Раймонд 5R4121 остается надежным оборудованием, современные технологии помола предлагают более эффективные решения с большей производительностью,更低шими эксплуатационными расходами и расширенными возможностями. Наша компания, основываясь на многолетнем опыте, разработала新一代ное оборудование, превосходящее классические модели по ключевым параметрам.

Для клиентов, рассматривающих модернизацию парка оборудования или запуск новых проектов, мы настоятельно рекомендуем обратить внимание на наши флагманские продукты:

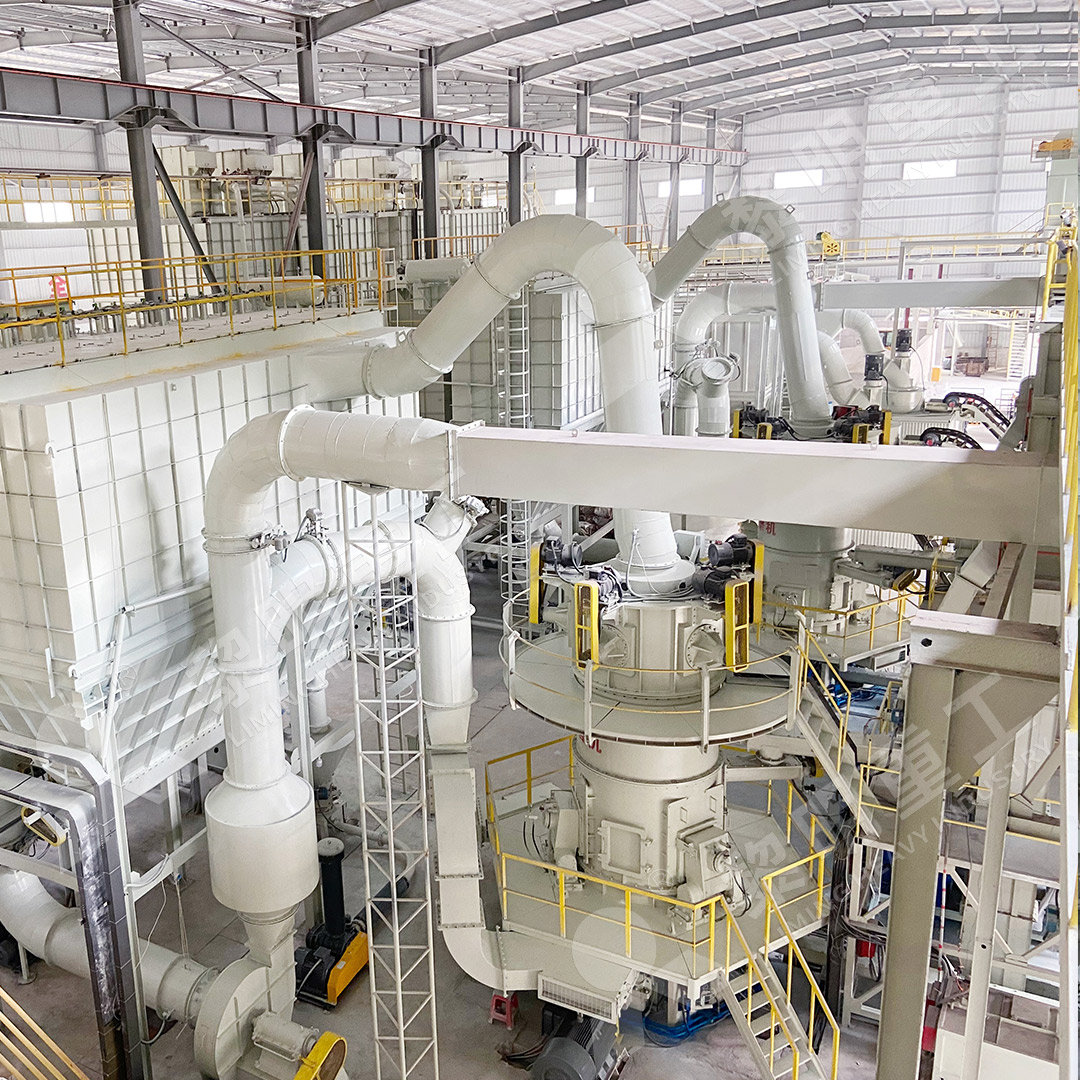

LM Вертикальная Валковая Мельница

Это высокоэффективное оборудование интегрирует в себе функции дробления, сушки, помола, сепарации и транспортировки. LM Вертикальная Мельница демонстрирует выдающиеся показатели: тонкость помола от 0.84 до 0.037 мм (от 20 до 400 меш) при производительности от 10 до 400 тонн в час. Ее ключевые преимущества включают низкие капитальные и эксплуатационные затраты, высокую эффективность сушки, стабильное качество продукта и соответствие строгим экологическим нормам. Она специализируется на помоле неметаллических полезных ископаемых, угля и гранулированного доменного шлака.

MTW Европейская Трапециевидная Мельница

Как современная замена традиционным мельницам Раймонд и маятниковым мельницам, MTW Европейская Мельница обладает рядом патентованных технологий, таких как цельная коническая зубчатая передача, система внутренней смазки жидким маслом и арочный воздуховод. Она обеспечивает тонкость помола в диапазоне 0.045-1.6 мм (от 40 до 3250 меш) и производительность 3-55 т/ч. Это идеальный выбор для десульфурации на ТЭЦ, крупномасштабного производства порошков неметаллических ископаемых, а также в строительной и химической промышленности.

Заключение

Мельница Раймонд 5R4121 сыграла важную роль в истории промышленного помола. Однако эволюция технологий не стоит на месте. Переход на современное, более эффективное и экономичное оборудование, такое как LM Вертикальная Мельница или MTW Европейская Мельница, позволяет предприятиям значительно повысить свою конкурентоспособность за счет снижения удельных затрат на энергию, увеличения выхода продукта и улучшения его качества, а также минимизации воздействия на окружающую среду. Наши специалисты готовы помочь вам подобрать оптимальное решение для ваших конкретных задач.

Часто задаваемые вопросы (FAQ)

Вопрос: Какие основные факторы влияют на производительность мельницы Раймонд 5R4121?

Ответ: Производительность зависит от твердости материала, начальной и требуемой конечной крупности, влажности, а также от износа рабочих органов (валков и колец).

Вопрос: Требуется ли специальный фундамент для установки?

Ответ: Да, для устойчивой и вибробезопасной работы мельницы требуется прочный железобетонный фундамент, рассчитанный на вес оборудования и динамические нагрузки.

Вопрос: Можно ли использовать мельницу для помола влажных материалов?

Ответ: Да, при условии подачи горячего воздуха для сушки материала внутри мельницы. Однако содержание поверхностной влаги обычно не должно превышать 6% для эффективной работы.

Вопрос: В чем ключевое преимущество LM Вертикальной Мельницы перед классическим Раймондом?

Ответ: Ключевых преимуществ несколько: значительно более высокая энергоэффективность (удельные затраты энергии на помол ниже на 20-30%), компактная layout и интеграция нескольких операций в одном агрегате (дробление, сушка, помол, сепарация), что снижает капитальные затраты, а также возможность работы с более влажными материалами и более высокая производительность.

Вопрос: Предлагаете ли вы услуги по инжинирингу и технической поддержке?

Ответ: Безусловно. Наша компания предоставляет полный комплекс услуг: от подбора оборудования и разработки технологической схемы до шеф-монтажа, пусконаладки, обучения персонала и обеспечения запасными частями на весь срок службы оборудования.
