60-мешковая мельница Raymond 3R: технические характеристики и принцип работы

60-мешковая мельница Raymond 3R: технические характеристики и принцип работы

Мельница Raymond серии 3R, особенно модель, способная производить порошок с тонкостью помола до 60 меш (около 250 микрон), является проверенным решением для тонкого измельчения неметаллических минералов. Эта машина, основанная на классической конструкции Раймонда, сочетает в себе надежность и эффективность.

Raymond 3R mill internal structure diagram

Ключевые технические характеристики

Типичная мельница Raymond 3R характеризуется следующими параметрами:

  • Тонкость помола: Регулируется в диапазоне примерно 60-325 меш.
  • Производительность: Зависит от характеристик материала, обычно составляет от 0,5 до 5 тонн в час.
  • Размер подаваемого материала: Рекомендуется не более 25-30 мм.
  • Основной двигатель: Мощность подбирается в зависимости от конфигурации, обеспечивая достаточное усилие для вращения шлифовального кольца.
  • Конструкция: Оснащена тремя шлифовальными валками (3R), которые равномерно распределены вокруг центрального вала.

Принцип работы

Процесс помола в мельнице Raymond 3R можно разделить на несколько ключевых этапов:

  1. Подача материала: Предварительно измельченное сырье подается через питатель в центральную часть шлифовальной камеры, на вращающийся стол (шейдер).
  2. Центробежное распределение: Под действием центробежной силы, создаваемой вращающимся столом, материал равномерно распределяется towards the grinding ring.
  3. Помол: Материал попадает в зону между шлифовальными валками и шлифовальным кольцом. Валки, подвешенные на крестовине и прижимаемые центробежной силой, раздавливают и истирают частицы материала о кольцо.
  4. Классификация и сепарация: Измельченный порошок подхватывается потоком воздуха, создаваемым вентилятором, и поднимается вверх к сепаратору (классификатору). В сепараторе крупные частицы отделяются и возвращаются на додоработку, а мелкие, соответствующие заданной тонкости, проходят дальше.
  5. Сбор продукта: Окончательный продукт вместе с воздушным потоком направляется в циклонный пылеуловитель, где происходит его осаждение и выгрузка через шлюзовой затвор. Очищенный воздух может рециркулировать или выводиться через фильтр.

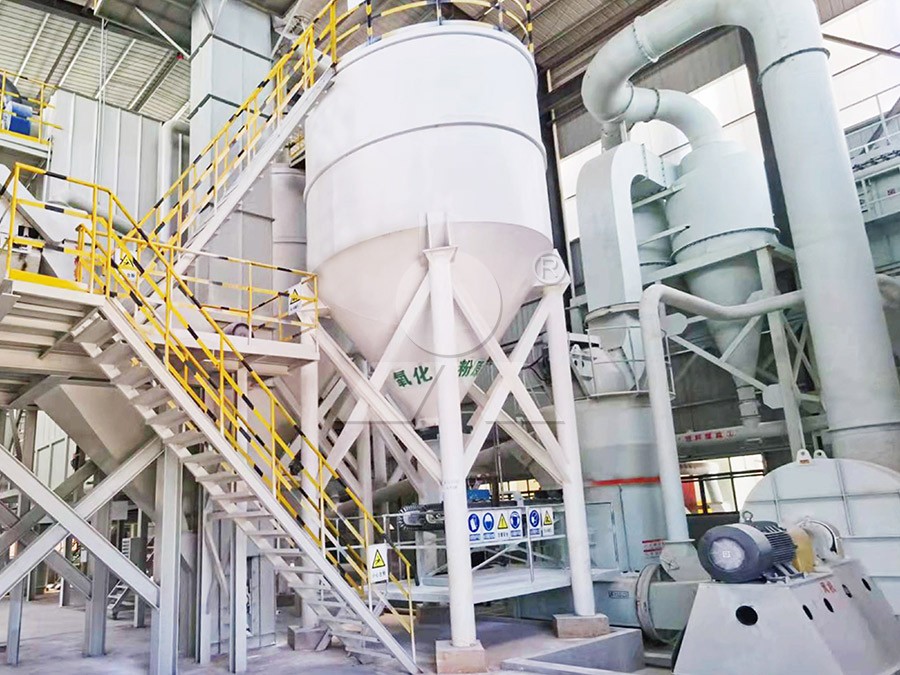

Raymond 3R mill in operation

Эволюция технологий помола

В то время как мельницы Raymond остаются популярными для многих применений, современные требования к более высокой производительности, энергоэффективности и возможности получения сверхтонких порошков (до 2500 меш и выше) привели к разработке более совершенного оборудования.

Для клиентов, чьи производственные задачи выходят за рамки возможностей классических мельниц Raymond, наша компания рекомендует рассмотреть современные решения, такие как MW Ultrafine Grinding Mill. Эта мельница специально разработана для получения сверхтонких порошков с высокой точностью классификации.

MW Ultrafine Grinding Mill обладает рядом преимуществ:

  • Тонкость помола регулируется в широком диапазоне от 325 до 2500 меш.
  • Производительность достигает 25 т/ч, что значительно выше, чем у традиционных машин.
  • Энергопотребление системы может быть на 30-40% ниже по сравнению со струйными мельницами.
  • Конструкция без подшипников качения и винтов в помольной камере повышает надежность и позволяет осуществлять круглосуточную работу.
  • Оснащение импульсным пылеуловителем делает процесс экологически чистым.

Еще одной передовой разработкой является LUM Ultrafine Vertical Grinding Mill. Эта вертикальная валковая мельница интегрирует процессы помола, классификации и транспортировки, занимая при этом минимальную площадь. Она идеально подходит для задач, требующих высокой степени автоматизации и стабильного качества продукта.

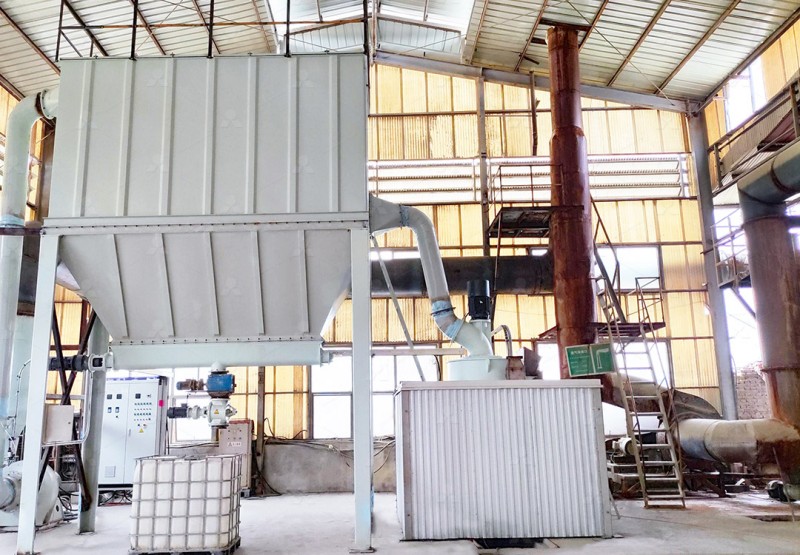

Application of ultrafine powder in industry

Заключение

Мельница Raymond 3R с тонкостью помола 60 меш продолжает оставаться востребованной на рынке благодаря своей простой и надежной конструкции. Однако для современных высокотехнологичных производств, где ключевыми факторами являются энергосбережение, экологичность и возможность получения сверхтонких порошков, более целесообразным выбором становятся инновационные модели, такие как MW и LUM мельницы. Наши специалисты всегда готовы помочь подобрать оптимальное оборудование, исходя из ваших конкретных требований к материалу, тонкости и производительности.

Часто задаваемые вопросы (FAQ)

Вопрос: Какие материалы можно измельчать на мельнице Raymond 3R?
Ответ: Мельница подходит для помола неабразивных и среднеабразивных неметаллических материалов с твердостью до 7 по Моосу, таких как известняк, кальцит, доломит, тальк, барит и гипс.

Вопрос: В чем основное преимущество MW Ultrafine Grinding Mill перед мельницей Raymond?
Ответ: Основные преимущества — это возможность получения более тонкого продукта (до 2500 меш), значительно более высокая производительность при сопоставимом энергопотреблении, а также повышенная надежность конструкции, позволяющая работать 24/7.

Вопрос: Требуется ли специальный фундамент для установки этих мельниц?
Ответ: Да, для стабильной работы и гашения вибраций требуется заливка железобетонного фундамента в соответствии с предоставляемыми нами чертежами и спецификациями.

Вопрос: Как осуществляется контроль тонкости готового продукта?
Ответ: Тонкость продукта регулируется изменением частоты вращения ротора сепаратора (классификатора). Современные модели, такие как MW и LUM, оснащены системами PLC, которые позволяют точно и легко настраивать этот параметр.
