Shanghai Raymond Mill: Принцип работы и технические характеристики
Введение в технологию измельчения
Оборудование для тонкого помола играет crucial роль в современных промышленных процессах, где требуется получение материалов с заданной дисперсностью. Среди разнообразия мельничного оборудования особое место занимают конструкции, разработанные компанией LIMING, сочетающие передовые инженерные решения с проверенной надежностью.
Принцип работы мельницы Raymond

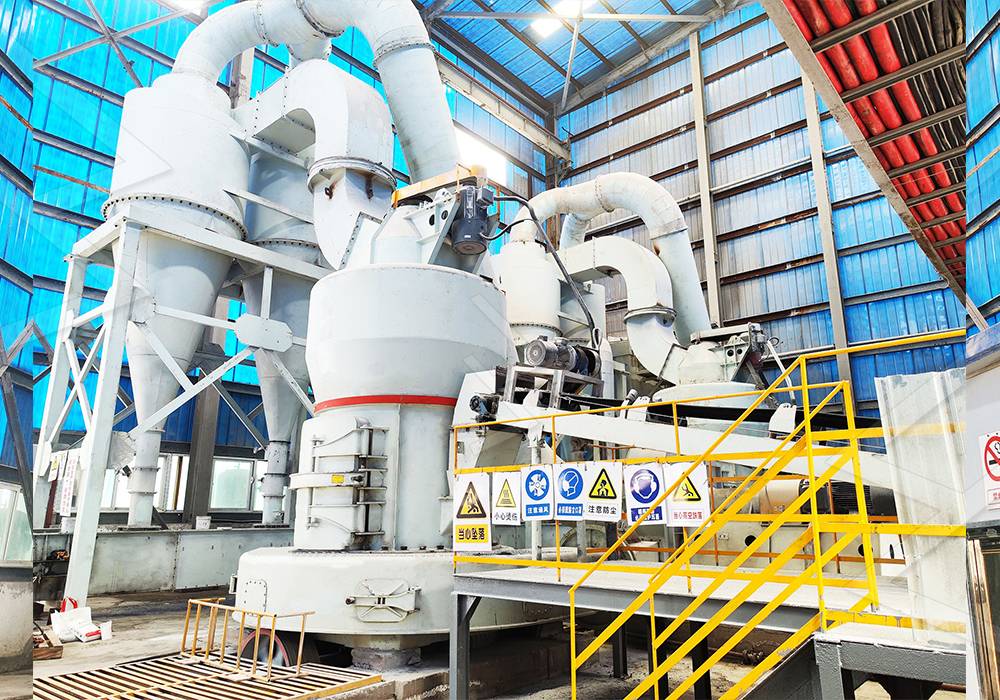

Классическая мельница Raymond представляет собой вертикальную конструкцию с кольцевым рабочим органом и роликовой системой измельчения. Технологический процесс начинается с подготовки сырья: материал дробится до размера менее 25 мм, после чего подается в бункер-накопитель.
Через электромагнитный вибрационный питатель материал равномерно поступает в помольную камеру, где происходит его преобразование в порошок. Под действием центробежной силы ролики отклоняются наружу и прижимаются к кольцу, создавая необходимое усилие для измельчения. Лопатки захватывают материал и направляют его в зону контакта между роликом и кольцом, где происходит его механическое разрушение.
После измельчения материал подхватывается воздушным потоком от вентилятора и поступает в сепаратор для классификации. Частицы, соответствующие требуемой тонкости, направляются в циклонный коллектор и выводятся как готовая продукция, в то время как крупная фракция возвращается в помольную камеру для доизмельчения.
Технические характеристики и преимущества
Современные модификации мельниц Raymond серии R демонстрируют производительность от 0,6 до 5 т/ч при размере подачи менее 25 мм. Ключевые преимущества оборудования включают:
- Низкое энергопотребление благодаря оптимизированной аэродинамике
- Минимальные капитальные вложения по сравнению с альтернативными решениями
- Компактные габариты, позволяющие экономить производственные площади
- Экологичность работы с минимальным пылевыделением
- Стабильность технологических параметров готового продукта
Современные альтернативы: MW Ультратонкая мельница
Для задач, требующих получения сверхтонких порошков с регулируемой дисперсностью, компания LIMING предлагает инновационную разработку — MW Ультратонкую мельницу. Это оборудование предназначено для клиентов, которым необходимо получать порошки с тонкостью от 325 до 2500 меш, при этом показатель d97≤5μm достигается за один проход.
Конструктивные особенности MW мельницы включают:
- Новую конструкцию кривых помола ролика и кольца, повышающую эффективность измельчения на 40% compared to струйных и мешалочных мельниц
- Отсутствие подшипников и винтов в помольной камере, исключающее риск повреждения уплотнительных частей
- Высокоэффективный импульсный пылеуловитель и систему шумоподавления
- Внешнюю систему смазки, позволяющую обслуживание без остановки оборудования
Производительность MW Ультратонкой мельницы составляет 0,5–25 т/ч при входном размере материала 0–20 мм. Оборудование находит применение при обработке известняка, кальцита, доломита, нефтяного кокса, гипса, барита, мрамора, талька, угольного порошка и других материалов.
LUM Ультратонкая вертикальная мельница для сложных задач
Еще одной перспективной разработкой компании является LUM Ультратонкая вертикальная мельница, самостоятельно разработанная на основе многолетнего опыта производства мельничного оборудования. В ней применены новейшие технологии роликового измельчения и классификации порошка.
Ключевые преимущества LUM мельницы:
- Уникальная кривая помола роликовой обоймы и футеровки стола для формирования равномерного слоя материала
- Энергосберегающая технология многоступенчатой классификации с экономией энергии 30–50%
- Технология двойного ограничения для стабильной работы при внешних воздействиях
- Обратимая конструкция с гидравлической системой для упрощения обслуживания
Области применения
Оборудование для тонкого помола находит применение в различных отраслях промышленности:
- Химическая промышленность и производство красок
- Косметическая и фармацевтическая отрасли
- Производство пищевых добавок
- Цементная промышленность и строительные материалы
- Металлургия и переработка минерального сырья
- Энергетика и экологические технологии
Часто задаваемые вопросы (FAQ)
Каков типичный срок службы мельниц Raymond?
При соблюдении регламента технического обслуживания и использовании оригинальных запасных parts срок службы составляет не менее 10-15 лет. Критически важные элементы, такие как ролики и кольца, требуют замены в зависимости от интенсивности эксплуатации и абразивности материала.
Возможно ли регулирование тонкости помола в процессе работы?
Да, современные модификации мельниц, включая MW и LUM серии, позволяют оперативно регулировать тонкость помола в диапазоне от 325 до 2500 меш без остановки оборудования через изменение скорости вращения классификатора и других параметров.
Какие меры безопасности предусмотрены в оборудовании?
Все мельницы оснащены системами защиты от перегрузок, датчиками температуры и вибрации, а также механическими и электронными системами ограничения, предотвращающими аварийные ситуации. Герметичная конструкция исключает пылевыделение в рабочую зону.
Обеспечивается ли техническая поддержка и поставка запасных частей?
Компания LIMING, совмещающая производство и продажи, несет полную ответственность за каждую изготовленную единицу оборудования и предоставляет комплексное техническое сопровождение, включая поставку оригинальных запасных частей из достаточного резервного фонда.
